Усилитель на лампах 6п14п+6н1п

[Гость kresh]

А как соединить последовательно? какой контакт с каким?

[Гость kresh]

Они как-бы уже изначально соединены (вроде последовательно) 5 с 5'... Или я не пров?

[Гость snake1979]

Приветствую! Короче говоря, напишите свой электронный адрес. Пришлю схему удвоения напряжения с этим трансформатором. Сейчас просто физически выложить не могу. Объясню что и как делать.

Сегодня собрал блок питания на этом трансе с удвоением напряжения. Получил 320 В на выходе.

[Гость snake1979]

Обещанная схема блока питания с несимметричным удвоением напряжения с трансформатором ТС-200К.

Причем, 220 В подавал на контакты 1-1', а контакты 3-3' замкнул. При этом и получалось, согласно этой схеме, 275 В анодного и 6,3 В накального напряжения. А 320В получилось, когда замыкал контакты 2-2', при этом и накал был около 8 В.

Изменено 16 Апреля, 2010 в 13:57 пользователем snake1979

[Гость kresh]

и получалось, согласно этой схеме, 275 В анодного и 6,3 В накального напряжения. А 320В получилось, когда замыкал контакты 2-2', при этом и накал был около 8 В.

А можно поподробнее? а то я в схемах не силён...

[Гость snake1979]

Я делал так: вынул трансформатор ТС-200К из блока питания. См. приложенную схему - объясняю по ней.

Далее собрал схему удвоения напряжения, которая состоит из: выпрямительного столба КЦ401В (можно использовать диоды на ток не менее 2А и напряжение 400В), конденсаторов С7-12, С7-13 - электролиты по 150 мкФ согласно схеме (я использовал по 220 мкФ/350В), дросселя Др7-1 и двух электролитов С7-15, С7-17 по 80 мкФ, которые стоят на выходе (эти кондеры тоже можно увеличить и заменить одним, скажем на 350 мкФ/450В). Конденсаторы С7-12, С7-13 соединены, как вы заметили, последовательно. С их средней точки, согласно приложенной схеме можно снять напряжение 150В, но нам оно не требуется. Поэтому цепочку из дросселя Др1-2, конденсаторов С7-18, С7-14 убираем.

Параллельно кондерам С7-12, С7-13 ставим выравнивающие резисторы по 300 кОм к каждому. Заодно они будут играть роль разрядных. Такой же "разрядник" лучше поставить и параллельно выходным электролитам.

Теперь, что касается транса. Снова смотрим на приложенную схему: замыкаем контакты 6' и 7' на одной половинке трансформатора и соединяем их с анодами пары диодов выпрямительного столба КЦ401В. Контакт 7 другой половинки транса соединяем с катодами другой пары диодов столба, а контакт 6 - со средней точкой соединенных последовательно конденсаторов С7-12, С7-13. Контакты 8 и 8' замыкаем, а контакты 5 и 5' уже замкнуты. Накальные обмотки 11-12 соединяем между собой параллельно, как на схеме.

Контакты 2-2' замыкаем перемычкой. Переменное напряжение 220В подаем на контакты 1-1'.

На входе схемы поставьте предохранитель на 2 А. Такие же лучше поставить и на выходе вторичных обмоток перед выпрямителем, как на схеме.

На выход всей схемы (кондеры С7-15, С7-17 с обязательно подключеным к ним резистором на 300 кОм) повесьте измерительную головку вольтметра, чтобы следить за напряжением, а за одно и разрядкой конденсаторов фильтра. После выключения от сети, пока не увидите 0В на шкале, не вздумайте ничего трогать и тем более паять в схеме!!! И вообще, помните, что техника безопасности при работе с ламповой аппаратурой должна быть превыше всего. Жизнь дороже! Так что 10 раз подумайте, а потом делайте.

У меня получилось вот так:

Изменено 16 Апреля, 2010 в 21:13 пользователем snake1979

[Гость snake1979]

Ну, как дела? Получилось что-нибудь с блоком питания?

[Гость kresh]

конденсаторы ищу

[Гость snake1979]

Можно использовать, для начала, те кондеры, которые были в блоке питания телевизора.

[Гость snake1979]

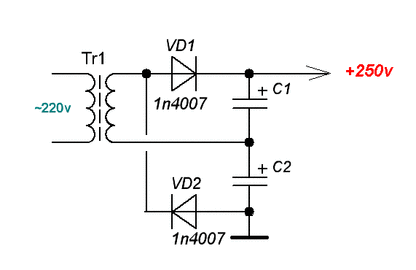

О! Схемку нарисовал тут, на днях. Т.к. сам делаю себе подобное))

Изменено 28 Апреля, 2010 в 13:17 пользователем snake1979

[Гость kresh]

спасибо, сейчас пока отложил это всё, некогда.

[Kozak20013]

Ну очень благодарен! Прямо то что доктор прописал, и так вовремя! Вчера за 100 рублей купил работающий телевизор ламповый, как раз чтобы блок питания из него выдернуть. И никак не мог сообразить как включить первичную обмотку! Спасибо Вам! Собираюсь собрать именно вашу схему.
