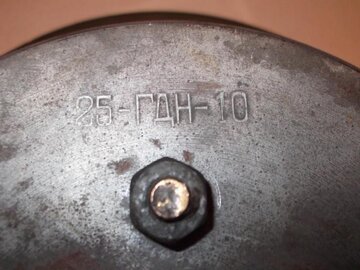

Фотографии и описание редких динамических головок

Рекомендованные сообщения

Гость avgur

Предлагаю размещать в этой Теме фотографии(желательно качественные) редких,малоизвестных динамических головок с описанием.Пожалуй начну с 2ГД-22.Хотя форумчанен "svjatoslav" уже их размещал,решил сделать фото более качественно.

2ГД-22

Головка динамическая

Частота основного резонанса, Гц - 100.

Полоса воспроизводимых частот - 100...10000 Гц.

Неравномерность АЧХ, дБ - 15.

Сопротивление, Ом - 12,5.

Чувствительность, дб/Вт1/2*м - 90 Дб

Габариты-280*82мм

Высота-77мм

Масса-0,45кг

post-208-1266579048_thumb.jpg post-208-1266579055_thumb.jpg post-208-1266579060_thumb.jpg

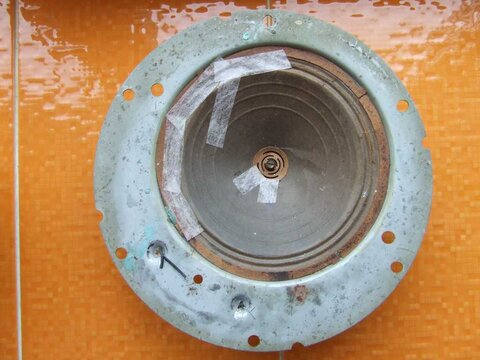

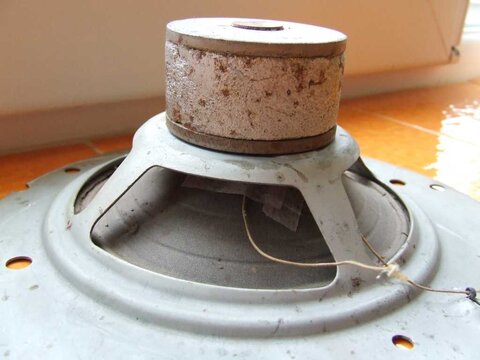

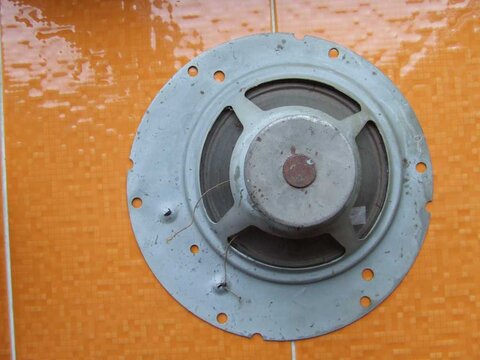

Динамик 1928 года,так значилось на шильдике радиоточки,из которой он был извлечен.Магнитная система АЛЬНИКО,требует реставрации(находится в процессе реставрации).

post-208-1266580864_thumb.jpg post-208-1266580872_thumb.jpg post-208-1266580880_thumb.jpg

Изменено пользователем avgur

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость вкн

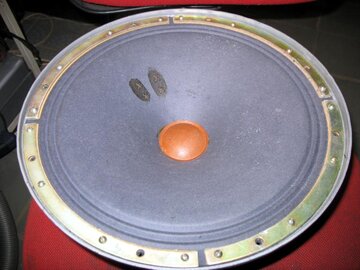

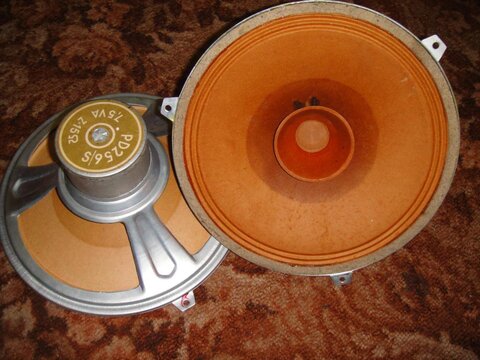

Эх! У меня на антрессоле вот такие живут!

Чувствительность дикая, 15 Ом, 8"- по гофру.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пройдусь по буржуинским динамикам, и наши не забуду, которые проходили через мои руки.

Начну с динамиков фирмы Tannoy.



5" динамики с магнитным экранированием. Сняты из мультимедийной акустики. Диапазон частот 80-22000Гц. ВЧ излучатель находится в центре диффузора НЧ. Диффузор НЧ выступает как бы рупором для ВЧ динамика. У этих динамиков ВЧ секция беспроводная. Энергия отбирается от основной НЧ катушки по типу трансформатора и передается на ВЧ излучатель. Отдельных проводов на ВЧ и фильтров не требуется.







6.5" Tannoy 1678 из студийных мониторов System 600 - У этих динамиков тоже ВЧ излучатель находится в центре диффузора НЧ. Но в отличие от более дешевых младших братьев эти динамики имеют отдельный ВЧ излучатель закрепленный поверх магнитной системы НЧ. Соответственно нужен и разделительный фильтр.

Диапазон частот 40-25000Гц. Fs=40, Qts=0.28 Vas~20л







Добавлено после раздумий:

Динамики Stromberg Carlson из серии Slim line 12" Рядом с ними ВЧ динамики этой же фирмы.

Отличительная особенность всех динамиков этой фирмы - малиновый цвет бумаги диффузора. Корзины динамиков серии Slim Line полировались и хромировались до зеркального блеска. Видимо предполагалось, что их будут ставить на щиты и в ОЯ поэтому внешний вид корзины тоже имеет значение. Резонансная частота низкочастотных динамиков ~50-60Гц добротность Qts=1.2.

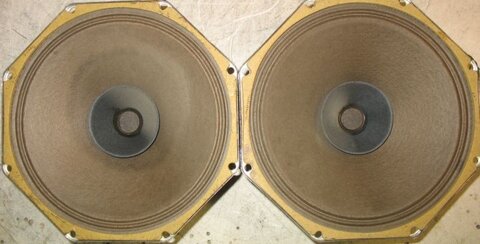

Еще пара восьмигранников восьмидюймового размера от Philips Широкополосные AD3801

P=6W Res=75Hz Freq=18000 Imp=5 Om Size 19.4x19.4cm





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

К месту или нет: _https://www.hilberink.nl/speaker.htm#chassis , но я уже устал "брызгать" кипятком!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Продолжу.

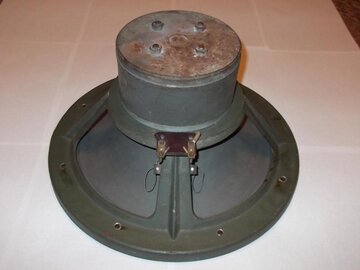

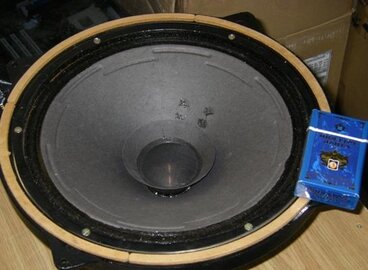

Динамики Lafayette SK-58 - 12" Коаксиальные, 20Вт. ВЧ динамик расположен в небольшой чашке установленной по центру диффузора НЧ динамика. Под колпаком магнитная система с кобальтовым магнитом и разделительный конденсатор. Частота раздела фильтра первого порядка 5 кГц. Есть переменный резистор, которым можно подстроить уровень верхней середины и ВЧ.

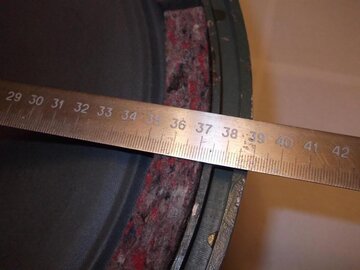

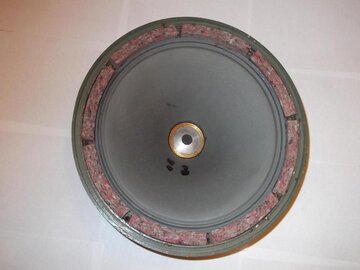

Полоса воспроизводимых частот 30-15000Гц (по паспорту) Fs=34Гц Qts=0.34 Подвес диффузора у этого динамика сделан из замши. Других, серийно выпускавшихся динамиков с таким подвесом я не знаю.





Японские Corall (под торговой маркой Calrad, видел эти же динамики под маркой Olson). По характерной форме корзины и красно коричневому тканевому подвесу перепутать с другими динамиками трудно. 8" 6Вт - Очень высокая чувствительность. Имеют мощный кобальтовый магнит и звуковую катушку ∅ 2" К сожалению по вине наших почтарей из посылки я их извлек вот в таком вот плачевном виде :smile: Измерять резонансную частоту и другие параметры из за повреждений оказалось невозможным.











Добавлено после раздумий:

СЧ-ВЧ рупора Foster 25N03 - Фирма Foster у нас больше известна по ее японскому отделению выпускающему динамики под маркой Fostex



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

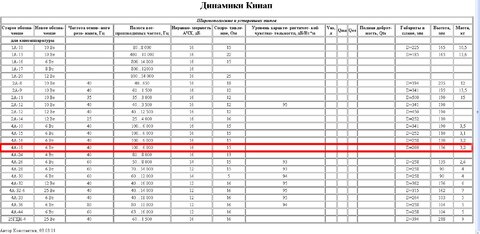

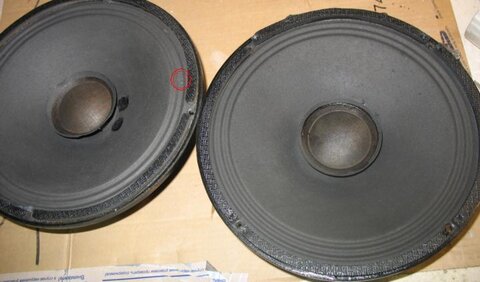

Кинапы. Параметры кинотеатральных динамиков в таблице ниже.
