Гость 21280207 Опубликовано 10 Января, 2010 в 09:47 Жалоба Поделиться Опубликовано 10 Января, 2010 в 09:47 (изменено) Подскажите пожалуйста схему ушного усилителя на лампах 6Н16Б и 6Н17Б. По возможности обойтись только этими лампами. Наушники Beyerdynamic DT 770 250 ом. SRPP или OTL. Изменено 10 Января, 2010 в 10:02 пользователем 21280207 Ссылка на комментарий Поделиться на другие сайты Поделиться

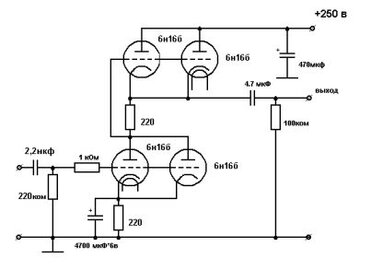

Гость 21280207 Опубликовано 21 Января, 2010 в 12:30 Жалоба Поделиться Опубликовано 21 Января, 2010 в 12:30 (изменено) Скажем так: Изменено 21 Января, 2010 в 12:43 пользователем 21280207 Ссылка на комментарий Поделиться на другие сайты Поделиться
TANk Опубликовано 21 Января, 2010 в 18:26 Жалоба Поделиться Опубликовано 21 Января, 2010 в 18:26 Конденсатор на выход я бы поставил побольше - микрофарад на 100. Его уже можно зашунтировать пленкой, бумагой, слюдой вобщем делать бутерброды по вкусу. Конденсатор на входе не нужен. Лишняя совершенно деталь, которая к тому же тоже влияет на звук. Конденсатор в катодах нижних ламп тоже подбирать в виде бутерброда по вкусу или даже можно вообще убрать. Располагать лампы таким образом - пара нижних - один баллон, пара верхних - другой баллон. Обмотки накала надо будет сделать 2 штуки. К одной подключаем накалы нижних ламп, к другой накалы верхних. Вот, вроде как с моей стороны других пожеланий пока не нет. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость sonicproower Опубликовано 21 Января, 2010 в 18:41 Жалоба Поделиться Опубликовано 21 Января, 2010 в 18:41 tank, извините что встреваю,а можно к этой схеме 6н1п\6н2п подогнать? Ссылка на комментарий Поделиться на другие сайты Поделиться
TANk Опубликовано 21 Января, 2010 в 19:51 Жалоба Поделиться Опубликовано 21 Января, 2010 в 19:51 На 6Н1П Можно. Все что нужно это подобрать величину катодных резисторов для конкретного типа ламп, чтобы на выходе до разделительного конденсатора было примерно половина напряжения питания. 6Н2П - не рекомендую. У нее очень высокое внутреннее (и соответственно выходное усилителя) сопротивление. Вот пример реализации этой схемы. Еще можно 6Н23П, 6Н6П https://datagor.ru/amplifiers/tubes/page,1,...naushnikov.html Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость 21280207 Опубликовано 22 Января, 2010 в 10:08 Жалоба Поделиться Опубликовано 22 Января, 2010 в 10:08 Александр! Большое спасибо за подсказку. Добавлено после раздумий: Не стоит ли уменьшить номинал выходного сопротивления до 20-30 кОм. Ссылка на комментарий Поделиться на другие сайты Поделиться
TANk Опубликовано 22 Января, 2010 в 12:04 Жалоба Поделиться Опубликовано 22 Января, 2010 в 12:04 Если стоит 100, то уменьшать или увеличивать не стоит. По сравнению с сопротивлением наушников это все равно очень много. А этот резистор нужен только для того, чтобы на втором конце конденсатора был потенциал близкий к нулю и этот конденсатор не разряжался через наушники, когда их вставляют в разъем. Если даже динамики наушников такое издевательство исмогут выдержать несколько раз, то хлопок по барабанным перепонкам будет такой, что мало не покажется. Исходя из его назначения номинал этого резистора можно выбирать в широких пределах 30-200кОм. Лишь бы в обих каналах были одинаковые. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость svjatoslav Опубликовано 23 Января, 2010 в 09:21 Жалоба Поделиться Опубликовано 23 Января, 2010 в 09:21 Александр! Большое спасибо за подсказку. Добавлено после раздумий: Не стоит ли уменьшить номинал выходного сопротивления до 20-30 кОм. Всё зависит от тока утечки выходного электролита, его можно оценить, измерив постоянку на резисторе. Александр совершенно прав. Если будет даже со 100 кОм ощутимый хлопок в наушниках, то можно спокойно уменьшить до 30, и ниже. Но ещё лучше было бы к лампам применить на выходе набор бумажных, или плёночных конденсаторов, если габариты корпуса позволят, тогда хлопка и с 300 кОм не будет. Ссылка на комментарий Поделиться на другие сайты Поделиться

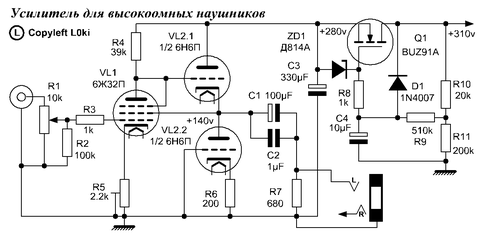

Гость l0ki Опубликовано 6 Февраля, 2010 в 03:36 Жалоба Поделиться Опубликовано 6 Февраля, 2010 в 03:36 Вот такая схема. 90 Ом выходного сопротивления. SRPP курит в углу :smile: Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость charm Опубликовано 6 Февраля, 2010 в 04:19 Жалоба Поделиться Опубликовано 6 Февраля, 2010 в 04:19 Вот такая схема.90 Ом выходного сопротивления. SRPP курит в углу :smile: Евгений, Вы говорили что 6Ж8 получше чем 6Ж32П на Ваш ух, отступили? Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость wzgick Опубликовано 6 Февраля, 2010 в 13:03 Жалоба Поделиться Опубликовано 6 Февраля, 2010 в 13:03 Вот такая схема.90 Ом выходного сопротивления. SRPP курит в углу :smile: :smile: А как она для ушек с импедансом 250 Ом? Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость l0ki Опубликовано 6 Февраля, 2010 в 13:16 Жалоба Поделиться Опубликовано 6 Февраля, 2010 в 13:16 (изменено) :smile: А как она для ушек с импедансом 250 Ом? Вполне нормально :smile: На вход можно поставить 6Ж3, 6Ж4, 6Ж7, 6Ж8, 6Ж3П, 6Ж38П естественно с соответствущей коорекцией анодной нагрузки (режим выбираем по их триодным ВАХ-ам). Изменено 6 Февраля, 2010 в 13:25 пользователем l0ki Ссылка на комментарий Поделиться на другие сайты Поделиться
