Гость bambuk Опубликовано 15 Декабря, 2009 в 22:49 Жалоба Поделиться Опубликовано 15 Декабря, 2009 в 22:49 Здравствуйте, мои познания в электронике ограничены, но собрать усилитель хочется уже давно, единственное что останавливало - отсутствие двуполярного источника питания, а трансформатор в магазине стоит как Б.У усилитель. Читая статьи наткнулся на эту - Усилитель TL082 + UTC2030 с виртуальной массой , реально ли сделать на основе копьютерного БП (есть на 250Вт) и устройства описаного в статье источник двуполярного питания? Ссылка на комментарий Поделиться на другие сайты Поделиться

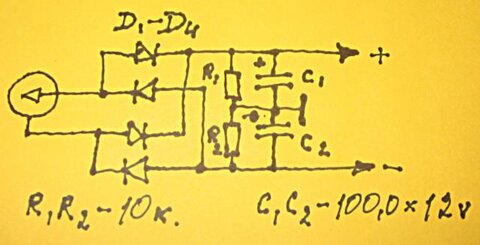

Гость sonicproower Опубликовано 15 Декабря, 2009 в 23:13 Жалоба Поделиться Опубликовано 15 Декабря, 2009 в 23:13 (изменено) реально ли сделать на основе копьютерного БП (есть на 250Вт) и устройства описаного в статье источник двуполярного питания? поправьте если не так,нашел где-то но пока не пробовал) :smile: а впрочем в статье дана хорошая схема...аналогичная) Изменено 15 Декабря, 2009 в 23:19 пользователем sonicproower Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость falconist Опубликовано 16 Декабря, 2009 в 07:20 Жалоба Поделиться Опубликовано 16 Декабря, 2009 в 07:20 (изменено) 1. Меняете диоды в канале -12 В на мощные, установив их на радиатор с изолирующими прокладками (соединяете проводничками минимальной длины), а по каналу +5 В - на маломощные. 2. Убираете цепи, формирующие "Power Good" и, возможно, защиты. 3. Добавляете фильтрующий конденсатор в канал -12 В, равный по емкости тому, что в канале +12 В. В канале +5В - равный тому, что в канале -5В Соответственно, примерно 2200 μF х 25 В и 470 μF х 16 В). Конденсаторы должны быть с низким последовательным сопротивлением (Low E.S.R.!!!). 4. Утолщаете дорожки по каналу -12 В, чтобы они выдерживали бОльший ток (напаиваете на них медные проводки иаметром 0,7...1 мм). 5. Вентилятор распаиваете между выходами +5 и -5 В. 6. Перематываете дроссель групповой стабилизации (ДГС), чтобы 12-вольтовые обмотки были намотаны толстым проводом, а 5-вольтовые - тонким. 7. Находите резисторы, идущие от 1-й ножки TL494 к +5 и +12 В и выпаиваете идущий к +5 В. Если нет резистора, идущего к +12 В, ставите его из расчета в 2,4 раза бОльший, чем стоявший к +5В. 8. Находите резистор, идущий от 1-й ножки TL494 на общий провод, подпаиваете параллельно ему переменный резистор, включенный как реостат (один из выводов и движок) на 10...22 кОм, и изменением положения движка добиваетесь выходных напряжений 15...17 В по каждому из каналов +12 и -12 В. Меняете на постоянный резистор получившегося номинала. Получаете стабилизированный БП на напряжение до 15...17 В. Больше нежелательно, т.к. у ШИМ не будет запаса по увеличению длительности импульсов для компенсации тока нагрузки. Другой вариант: п.п. 6-8 не выполняете, вместо них: 6. Убираете ДГС вообще, как класс. Вместо него ставите перемычки. 7. Убираете резисторы, идущие к 1-й ножке от +5 и +12 В вообще, вместо них ничего не ставите. Получаете нестабилизированный БП на +/- 24 В. Может, что-то забыл, но вроде бы все... P.S. Кстати, не удивляйтесь, если при питании +/- 24 В усилитель будет молчать. В этих микросхемах есть встроенная защита от превышения питающего напряжения. Навскидку по памяти - это 18 В, но могу и ошибаться. Смотрите по даташиту. Изменено 16 Декабря, 2009 в 07:24 пользователем falconist Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость bambuk Опубликовано 16 Декабря, 2009 в 14:11 Жалоба Поделиться Опубликовано 16 Декабря, 2009 в 14:11 falconist, спасибо за подробное описание, на выходных попробую разобраться с блоком на практике. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость остап Опубликовано 17 Декабря, 2009 в 17:01 Жалоба Поделиться Опубликовано 17 Декабря, 2009 в 17:01 И не забудь проверить чтоб блок питания был полумостовым, обратно-ходовой негодится:smile:. Ссылка на комментарий Поделиться на другие сайты Поделиться
alex n Опубликовано 17 Декабря, 2009 в 17:11 Жалоба Поделиться Опубликовано 17 Декабря, 2009 в 17:11 На TL494 обратноходовые не собирают. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость bambuk Опубликовано 20 Декабря, 2009 в 01:12 Жалоба Поделиться Опубликовано 20 Декабря, 2009 в 01:12 (изменено) Спасибо всем за помощь, нашел, трансформатор ОСМ 0.4, вторичка на 5 и 14 Вольт, пытки копьютерного БП откладываются на будущее. Изменено 20 Декабря, 2009 в 01:14 пользователем bambuk Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость dreamcatcher Опубликовано 15 Марта, 2012 в 12:07 Жалоба Поделиться Опубликовано 15 Марта, 2012 в 12:07 (изменено) Здравствуйте, переделал БП codegen 300w согласно посту №3, получил стабилизирование напряжение на плече +12 = +15, на плече -12 не стабилизированое -24, как стабилизировать напряжение -15?, ломаю голову уже неделю. в обоих плечах стоят диоды fr302, дросель, конденсатор 1000μF, 25в Изменено 15 Марта, 2012 в 12:07 пользователем dreamcatcher Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость dreadlokon Опубликовано 6 Сентября, 2013 в 07:29 Жалоба Поделиться Опубликовано 6 Сентября, 2013 в 07:29 Здраствуйте. Хочу переделать блок питания POWER MAN IW-P350 для питания усилителя на LM1875 . Поэтому надо двухполярное питание 20-24 Вольта. Не совсем понял как это сделать. Единственное понял что блок тот что слева внизу(по схеме) весь не нужен а остальные переделки без понятия как осуществить вот схема _https://tehnomir.ucoz.lv/_pu/0/53193955.jpg или другой ее вариант _https://www.qrz.ru/schemes/contribute/power/ua4nx/pic1_big.gif Ссылка на комментарий Поделиться на другие сайты Поделиться
Chugunov Опубликовано 6 Сентября, 2013 в 08:46 Жалоба Поделиться Опубликовано 6 Сентября, 2013 в 08:46 (изменено) мои познания в электронике ограничены... реально ли сделать на основе копьютерного БП ...источник двуполярного питания? Реально, но проблема не для начинающих. Подводных камней очень много. В итоге, проще, лучше, быстрее, надежнее сделать блок питания для УМЗЧ на обычном трансформаторе. Впрочем, ИИП может получиться легче, малогабаритнее, дешевле. Вот только добиться этого будет непросто, надо отдавать себе в этом отчет. Изменено 6 Сентября, 2013 в 08:47 пользователем chugunov Ссылка на комментарий Поделиться на другие сайты Поделиться
alex n Опубликовано 6 Сентября, 2013 в 09:26 Жалоба Поделиться Опубликовано 6 Сентября, 2013 в 09:26 Здесь есть всё по переделке БП ПК -https://forum.cxem.net/index.php?showtopic=18399 Ссылка на комментарий Поделиться на другие сайты Поделиться
Chugunov Опубликовано 6 Сентября, 2013 в 09:49 Жалоба Поделиться Опубликовано 6 Сентября, 2013 в 09:49 Здесь есть всё по переделке БП ПК-https://forum.cxem.net/index.php?showtopic=18399 Увы, нету там всего, это просто бессистемная куча информации. Двуполярный ИИП на базе БП компьютера - редкость, наверное, не спроста. Делать с нуля и без хорошего опыта такой двуполярный ИИП... Можно еще повторить отлаженную конструкцию, не требующую осциллографа и настройки, из готовых деталей без перемотки трансформаторов, но где её взять? Остаётся проблема помех, топологии и пр. В принципе, решить можно все проблемы, но это непросто, по крайней мере одних принципиальных схем наверняка недостаточно. Есть люди, которые серьёзно занимаются ИИП, но эти люди в этом разделе вопросв не задают. Хорошо, если бы они подробно рассказали о таком ИИП под вышеописанные требования, годный для УМЗЧ с учетом того, что ток потребления меняется в очень широких пределах, чтобы помехи от ИИП были минимальны, чтобы использовать доступные моточные узлы, чтобы настройка была минимальна и желательно без осциллографа. *** Я не противник такого решения, просто хочу предупредить начинающих схемотехников, что дело это не простое. Правильно спаянный выпрямитель на обычном трансформаторе заработает сразу и всегда, это нельзя сказать про ИИП. Иля я неправ? Ссылка на комментарий Поделиться на другие сайты Поделиться
