... или намотать 50 витков и рядом еще 50 и соединить паралельно ...

Это позволит уложить 2 обмотки в один слой, не увеличивая толщину намотки. Размеры каркаса в дефиците.

Ссылка на комментарий
Поделиться на другие сайты

... как он получил от БП + анодного без моста или хотя бы одного выпрямительного диода, остается загадкой... ...

Там обычный двухполярный выпрямитель. 2 одинаковые обмотки, диодный мост. Если бы мы заземлили среднюю точку соединения обмоток, то получили бы выпрямитель +/-200 вольт двухполярный.

А когда мы заземляем минус этого выпрямителя, то со средней точки обмоток снимается +200в, а с + диодного моста уже будет +400.

Так что тут все в порядке с питанием.

Ссылка на комментарий
Поделиться на другие сайты

Там обычный двухполярный выпрямитель.

Так что тут все в порядке с питанием.

Тоже об этом подумал, к тому же экономятся несколько радиодеталей. И схема с источником тока в катодах ФИ-симметрия плеч лучше. :smile:

Ссылка на комментарий
Поделиться на другие сайты

... Александр я так понял вы собираете схему Сергея Сергеева ну и как она и какой величины входной сигнал ...

Нет, я этот усилитель не собираю.

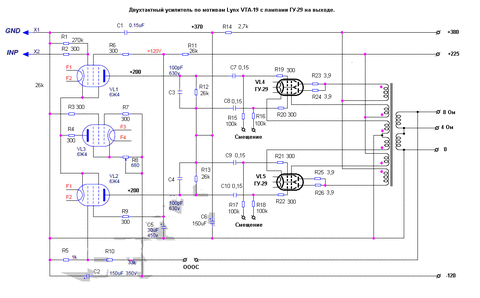

Последний мой двухтактный усилитель был на 6Ж4 и ГУ-29. Схема драйвера "с длинным хвостом" похожа на схему усилителя Комарова но сделана полностью на пентодах. Была бессовестно содрана с усилителя Lynx VTA-19. Я даже рисовать ее целиком поленился, только номиналы деталей немного под себя изменил.


Ссылка на комментарий
Поделиться на другие сайты

Вариант а;

-------------------

Sc - 8 см кв.(чистый вес)

Bm - 1,0Тл;

I - 2900 витк.-;

II - 138 витк (8Ом) ;

L ~ 45Гн;

Мн - 1,12;

-------------------

Вариант б;

-------------------

Sc - 8 см кв.(чистый вес)

Bm - 0,8Тл;

I - 3600 витк;

II - 172 витк;

L ~ 70Гн;

Мн - 1,05;

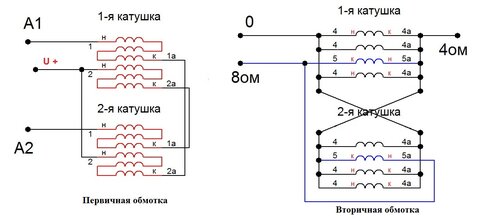

Вариант "В" по количеству витков нечто среднее между "а" и "б". Практически реализованный (тоесть это влезло на катушку).

Первичная обмотка провод 0.47.

На каждой катушке:

11 слоев по 140 витков на слой.

2 секции 5 и 6 слоев.

Вторичная обмотка провод 0.69.

Для 4-х ом 102 витка (1сл)

Для 8 Ом 147витков.

Секция вторичной обмотки состоит из 2-х параллельных слоев по 102 витка и 2 обмоток по половине слоя каждая из 45 витков, тоже соединенных параллельно. В общей сложности получается 3 слоя этим проводом.

Всего первичная обмотка содержит 3080 витков. Вторичная 147вит (8 Ом) отвод от 102 (для 4 Ом).

Активное сопротивление первичной обмотки 28+28 Ом. Сопротивление 4 соединенных параллельно катушек проводом 0.69 технической возможности измерить не имею.

Raa = 3.7кОм для нагрузки 4 Ома и 3.5кОм для нагрузки 8 ом.

Межслойная изоляция слой факсовой бумаги, межобмоточная - 2 слоя этой же бумаги.

Ссылка на комментарий
Поделиться на другие сайты

вы этот трансформатор намотали и попробовали и с какой схемой.

Работает в усилителе 4х6П3С Pwt - 50Ватт; Ra-a=3,6кОм;

I - 3600;

II - 120(4Ом)+50(8Ом);


Изменено пользователем vitivsev
Ссылка на комментарий
Поделиться на другие сайты

... Александр скажите а вы этот трансформатор намотали и попробовали и с какой схемой. ...

Намотал, а вот пробовать будет мой знакомый. Схема Манаковская из №10. От 280 витка сделан УЛ отвод пропорции по виткам соблюдены.
