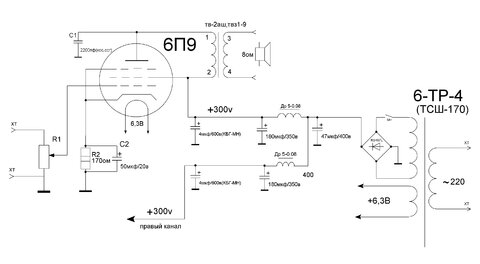

УМЗЧ на одной 6П9. Проще некуда!

[Гость sergold]

Проверил сегодня,"плохо"ей(6п15п) в этой схеме с этим режимом.Не играет совсем,возбуждение начинается сразу.Уменьшил анодное до 230,все равно "плохо",звук ужасен.Лучше найти 6П9.

Я тоже попробовал вчера. Да, тихо играет, единственный транс кот не давал возбуждение - ТВК 110 :smile: парафиненный :smile:. Работала даже на 110! вольт(: но греется ужас, или так и должно? А может на раскачку поставить 6Н3П(6Н23П)? Или всеже тут нужны другие режимы/схемные решения. Или все же в топку ее?

[Гость jusufas]

Читал, что сопротивление первички должна быть до 200ом (менше - лучше). Значит ∅ провода как мин. должен быть ~0,4мм. Думаю в ОСМ-0,16 невлезит всё. Обычно я мотаю так: первичка - 5 - 10 - 5 (слоёв), вторичка - 0,5 - 1 - 1 - 0,5. По разному соединяя вторичку - можем приспособить под разную нагрузку.

avgur:

... еще - Ri 6П9 - 80к, Ra порядка 10к...

Я непонял - может кто проясните. Всегда считал, что должно быть наоборот...

Спасибо

[Гость avgur]

Рекомендуемое приведенное сопротивление нагрузки(Ra)для 6п9 по справочнику 10ком.

Внутреннее сопротивление(Ri)80ком.



Уточнение по намотке-первичка-4000витков,вторичка-172витка(8 Ом)

1-2-1-2-1-2-1-2

1500-172-1000-172-1000-172-500-172

Анод подключать к слою 500 витков, немного лучше АЧХ в таком варианте.Лампа пентодом.

Мотать так :

1500витков-изоляция потолще-вторичка-изоляция-1000витков-изоляция-вторичка-изоляция-1000витков-изоляция-вторичка-изоляция-500витков-изоляция-вторичка. Изоляцию в каждой прокладке = фторопласт, толщиной 0.05, но в три-четыре слоя, до получения общей толщины не менее 0.2мм, больше - лучше .

Секционировать слои еще больше не надо,ёмкость будет сильно мешать.У нас лампа пентодом!

Лучше использовать ОСМ 0,25.Сечение больше-отдача по низам выше,а еще лучше найти ОСМ 0,4.На ОСМ 0,16 может не влезть!Да и сечение меньше.А так у Вас будет ХОРОШИЙ выходник который можно будет использовать с более "серьезными" лампами,этот выходник пойдет например для Г-811.

[Гость avgur]

Я тоже попробовал вчера. Да, тихо играет, единственный транс кот не давал возбуждение - ТВК 110 :smile: парафиненный :smile:. Работала даже на 110! вольт(: но греется ужас, или так и должно? А может на раскачку поставить 6Н3П(6Н23П)? Или всеже тут нужны другие режимы/схемные решения. Или все же в топку ее?

Эта лампа(6п15п) не для этой схемы!На Аудиопортале ей вообще "дифирамбы поют".Вот пример применения этой лампочки_https://audioportal.su/amplifiers/p2_articleid/182 (Гибридный цирклотрон без ОООС класса "А").

Ламповый усилитель SE (однотактный) из доступных деталей, класс А, без обратной связи _https://www.magictubes.ru/ves/peredel2.htm

Усилитель Александра Воробъева _https://www.vegalab.ru/forum/showthread.php?t=11672

Вобщем не надо её в топку :smile:

[Гость jusufas]

Спасибо...

и за терпимость тоже - учимся

_https://audio.ring.lt/se3/se3.html

написано только по литовски. Вот мне понравилось. Думаю про подключение триодом - сетка-анод 270 ом. Вспомнил про давно намотанных два транса на 10к/8ом, завтра попробую собрать макетик.

Сегодня прочитал, что 6П9 хорошо подходит для раскачки 6С41С... Это было бы уже посерьёзней. Одна проблема - гнёзда...

Юозас

[Гость avgur]

Спасибо...

и за терпимость тоже - учимся

_https://audio.ring.lt/se3/se3.html

написано только по литовски. Вот мне понравилось. Думаю про подключение триодом - сетка-анод 270 ом. Вспомнил про давно намотанных два транса на 10к/8ом, завтра попробую собрать макетик.

Сегодня прочитал, что 6П9 хорошо подходит для раскачки 6С41С... Это было бы уже посерьёзней. Одна проблема - гнёзда...

Юозас

Английский вариант_https://audio.ring.lt/se3/se3_e.html

Триодом-советуют только для наушников.Для этого изменяются параметры вых.тр-ра.

Цитата-"Если усилитель используется только для наушников, он может быть упрощен: лампа подключена как триод, таким образом, качество звука лучше. По этой причине R3, C1, D1, не используется. Сетка и анод подключен через 270ohm резистор (резистор между 6 и 8 ножкой). Выходной трансформатор требует некоторых изменений: первичные обмотки сокращаются с 1800 до 1400витков, 0.18mm (1400 - 1400). Выходная мощность снижается, но усилитель становится более линейный.



"Я использовал очень популярные OCM-0,1 со стальным сердечником (25x40mm) . Первичная обмотка: 0,15 мм, 2 секции, 1800 витков каждый, соединенных последовательно. Вторичная обмотка: 0,5 мм, 3 секции, 57 витков каждая, соединенных параллельно. Схема намотки: (В)57-(П)1800-(П)1800-(В)57-(В)57. Слои разделены 0,1 мм трансформаторной бумаги, секции, разделены 0,2 мм трансформаторной бумаги. Трансформатор собирается с зазором 0.05mm толщины. Зазор сохраняет от перегрузок магнитным полем и искажений. . Не стоит делать фольгированный экран !!!"

Хорошая схема!Только выходной тр-р лучше сделать как выше!Гораздо лучше будет.И чтобы совсем хорошо было сделать силовик с кенотроном.

Вспомнил про давно намотанных два транса на 10к/8ом, завтра попробую собрать макетик.

Юозас

Расскажите о результатах!

[Гость jusufas]

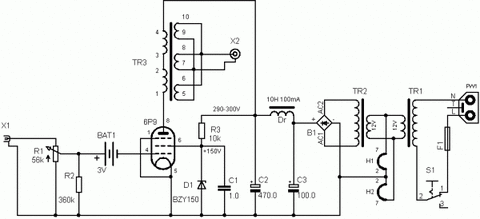

Ну в общем - мне понравилось. Пробовал несколько вариантов. Саиый, самый - с литовского портала audioring. Анодное - 300В (ТС-80 перемотал), 6 ножка - 148В, батарейка в сетку 3В, 6,3В отдельный тр. Звуком доволен (аж неожидал), громкости - слушаю на 3/10. Выходной трансформатор намотан так: II – I – II – I – II – I – II, 74(0,5мм) - 672(0,355мм) – 74 – 1344 – 74 – 672 – 74 на сердеченике Ш - 20*50. Одного незнаю - сколько должна грется 6П9 - пальцами недотронутся. Надо нести макет домой - сравнить с 6Ф5П и 6П13С (оба SE).

[Гость avgur]

Ну в общем - мне понравилось. Пробовал несколько вариантов. Саиый, самый - с литовского портала audioring. Анодное - 300В (ТС-80 перемотал), 6 ножка - 148В, батарейка в сетку 3В, 6,3В отдельный тр. Звуком доволен (аж неожидал), громкости - слушаю на 3/10. Выходной трансформатор намотан так: II – I – II – I – II – I – II, 74(0,5мм) - 672(0,355мм) – 74 – 1344 – 74 – 672 – 74 на сердеченике Ш - 20*50. Одного незнаю - сколько должна грется 6П9 - пальцами недотронутся. Надо нести макет домой - сравнить с 6Ф5П и 6П13С (оба SE).

Рад за Вас! :smile:

2688витков первички маловато.Нужно все же было не меньше 4000витков.Индуктивность первичной обмотки исходя из Ra и Ri должна быть 28Гн(при F=50Hz(-3дб)).Исходя из этого, число витков первичной обмотки 4232витка и 134витка вторичной на 8 Ом(189витков на 16 Ом и 95витков на 4 Ом).Попробуйте на будущее более серьезный(правильный) силовой тр-р подключить, будете еще больше удивлены!Чем гасили напряжение до 150в?стабилитроном или от отдельного тр-ра подавали?Да греется лампа очень сильно,если применить тумблер включения анодного питания,то подавать нужно через 2-3мин.

[Гость solya]

раздобыл ТС-180-2!помогите с перемычками для этого усилителя



[Гость unax]

раздобыл ТС-180-2!помогите с перемычками для этого усилителя



Оставьте ТС180 для усилка PP, чо такой здаровый то?! может поменьше что нибудь поставить.. и проводком 0,2 намотать.. типа ОСМ-0,063 хватит..

[Гость solya]

1.это мой первый усь

2.собираю пока из того что есть

3.хочу побыстрее послушать,так как завтра будут лампы!

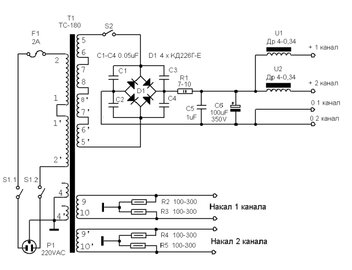

вот нашел схему перемычек,подойдёт?



[Гость unax]

А так это для питания ТС-180,

посмотрел в манул, правильно..

Вот посмотрите по обмоткам даже

ts.djvu
