Подскажите, что это за железяка такая(фото 1), маркировка- н70, 3300. звонится в обе стороны.

и вопрос второй, куда можно всунуть конденсаторы к72-8, 500пф, вывод только один, второй замкнут на корпус.

Все досталось после расформирования радиолокационной станции.

который справа, применяется в индивидуальных дозиметрах на подобии ИД-0,2 - индивидуальный дозиметр гамма- и нейтронного(тепловые нейтроны) излучения внесенный в госреестр, позволяющий измерять накопленную поглощенную дозу. В ИД-0,2 используется в качестве детектора ионизационная камера конденсаторного типа. Принцип действия прибора основан на измерении изменения потенциала (напряжения) в ионизационной камере под воздействием ионизирующего излучения, что позволяет применять прибор для индивидуального дозиметрического контроля персонала, работающего как с источниками непрерывного действия, так и импульсными источниками. Считывание значения накопленной дозы производится на шкале дозиметра через окуляр встроенного в дозиметр микроскопа.

[TANk]

Извиняюсь что не в тему, просто не знаю где сапросить, с какой стороны ноги считаются?

А у Гугеля спросить не пробовали?

_https://ovchin.-мы не распространяем ссылки на [народ.ру]-/radio/k174un7.html

_https://www.chipinfo.ru/dsheets/ic/174/un7.html

Нарисованы и корпуса и нумерация выводов.

На вашем рисунке первый вывод будет правым верхним. Дальше нумерация пойдет против часовой стрелки.

[Гость yurkov]

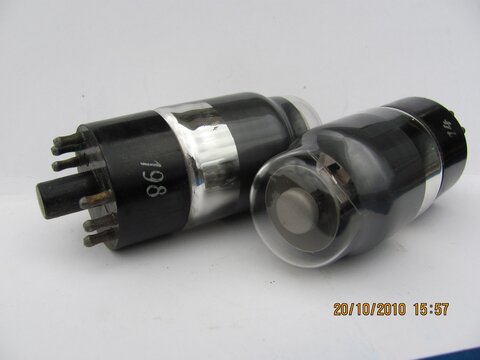

Подскажите схему включения этих "магических глаз". :smile:

[TANk]

Петр Алексеевич, а вот тут посмотри.

_https://www.jogis-roehrenbude.de/

Слева будет линейка прокрутки с мелкими картинками, На них у видишь "Магический глаз" на него жми и откроется наверное одна из самых больших подборок по этим индикаторным лампам в инете. Есле и там нет, то не знаю кто и как тебе помочь сможет.

Твои лампы очень похожи на ЕFМ-12

_https://www.jogis-roehrenbude.de/Roehren-Geschichtliches/Mag_Augen/EFM12_UFM12.htm

[Гость yurkov]

Петр Алексеевич, а вот тут посмотри.

_https://www.jogis-roehrenbude.de/

Слева будет линейка прокрутки с мелкими картинками, На них у видишь "Магический глаз" на него жми и откроется наверное одна из самых больших подборок по этим индикаторным лампам в инете. Есле и там нет, то не знаю кто и как тебе помочь сможет.

Твои лампы очень похожи на ЕFМ-12

_https://www.jogis-roehrenbude.de/Roehren-Geschichtliches/Mag_Augen/EFM12_UFM12.htm

Спасибо. Всё нашел и схему и цоколёвку и лампы называются EFM-11. Телефункен. Только не совсем понятна схема подключения... Изменено 20 Октября, 2010 в 19:48 пользователем yurkov

[Гость vetal]

Подскажите, плиз, от какого усилителя могут быть такие регуляторы на базе переключателя?

Извините что может позно отвечаю, но такой резистор был установлен в усилителе "Барк-100"



Добавлено после раздумий:

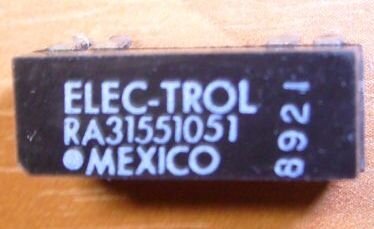

Доброго времени суток! Помогите опознать что это, подозреваю реле.

[TANk]

Производитель американская фирма.

_https://www.elec-trol.com/index_products.html

Это реле. Конкретных данных на реле с такой маркировкой не нашел. Придется опытным путем добывать.

[Гость ketchup]

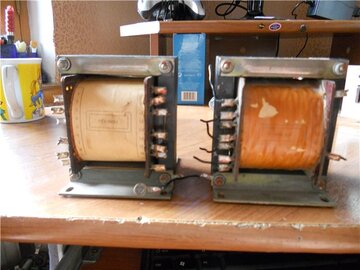

Появились у меня два трансформатора , помогите определить что это за звери , но одном надпись- РЕ4708001 , на другом-РЕ4708 000 , гугл их не опознал. На том что справа ярко выраженный зазор , на другом он отсутствует

Изменено 25 Октября, 2010 в 06:16 пользователем ketchup

[Гость sergihno]

Здравствуйте, посмотрите элементы:



1. Транзисторная сборка 1HT251

2. Диодная сборка КД908а

3. по идее тоже диодная сборка КIЛР

4. микросхема и транзистор безкорпусные по идее ??

5.-6.-7. Какие то транзисторы ??

8.-9. мощный диод ??

Изменено 9 Ноября, 2010 в 20:42 пользователем sergihno

[Гость alexkri]

Здравствуйте, посмотрите элементы:



1. Транзисторная сборка 1HT251

2. Диодная сборка КД908а

3. по идее тоже диодная сборка КIЛР

4. микросхема и транзистор безкорпусные по идее ??

5.-6.-7. Какие то транзисторы ??

8.-9. мощный диод ??



8- СВЧ диод (арсенид галиевый по моему до 20 -30 ГГц) точнее не скажу...

[Гость hsl]

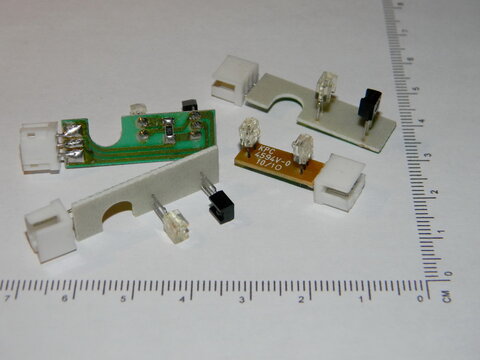

Есть несколько вот таких модулей, стояли эти модули в различных датчиках, фиксировали два положения открыто/закрыто.





Тот что двуногий светодиод, с ним понятно.

А вот трехногий





По виду и по подключению похож на TSOP, но маркировки нет, если посмотреть вооруженным глазом, на фотке это плохо просматривается, тот вывод что сверху как бы общий, на нем кристал, с кристалла проволочки на остальные выводы. Если прозванивать его тестером с общего на два остальные вывода звонится в одну сторону и реагирует на свет ~90 Ом на свету и до бесконечности в темноте. Вопрос, так что же это? TSOP или обычный фототранзистор?

Изменено 22 Ноября, 2010 в 08:08 пользователем hsl

[Гость swetoff]

Доброго времени суток вам. Помогите опознать этих зверьков. Нутром чувствую что в них скрыт потенциал. Маркировка к сожалению частично стерта, удалось прочитать только КП ??? 32А1



Если не сложно то где применялись или где применить можно.

ссори за качество фото, кодак ещё в ремонте.

Изменено 28 Ноября, 2010 в 07:33 пользователем swetoff
