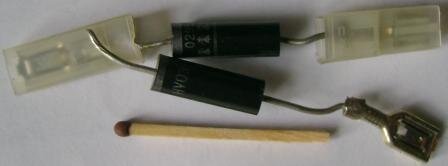

Попались мне диоды от старой микроволновки. Они стояли на кондере в почти 1мкФ на 2000 В. Диоды HV03-09 расчитанны аж на 9000 В !!! а вот ток пропускают всего лишь 0,32А. :smile:

Изменено 2 Сентября, 2010 в 12:55 пользователем misol62

[TANk]

9000вольт умножаем на 0.3А = 2700 Вт нагрузку можно от такого диода запитать. Этого вам мало?

[Гость vetal]

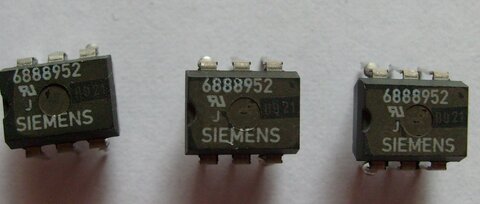

Всем доброго времени суток! Помогите опознать "зверя", выпаян с импортной медаппаратуры.

[Гость bunua]

to Виталий:

Гугл по запросу: siemens 6888952

кое-что находит, самое лучшее что я нашел:

ecgoo.net/stock/6888952.html

здесь указывается именно ваша микруха, т.к. написано:

6888952 08+ 247 SIEMENS DIP6

похоже, что найти что -либо по ней или очень сложно, или невозможно.

[Гость borisz]

А вот сборки применнялись в телевизорах четвёртого поколения в радиоканале и цветности



Добавлено после раздумий:

Эти-же сборки с другой стороны

[Гость borisz]

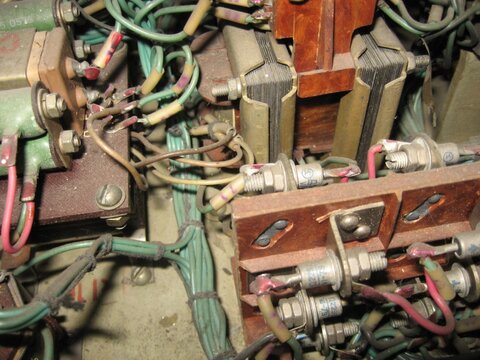

to TANK, Smarold, ВКН и вообще кто нибудь подскажет: помогите распознать транс- у него два раздельных сердечника а катушка общая

ещё фото

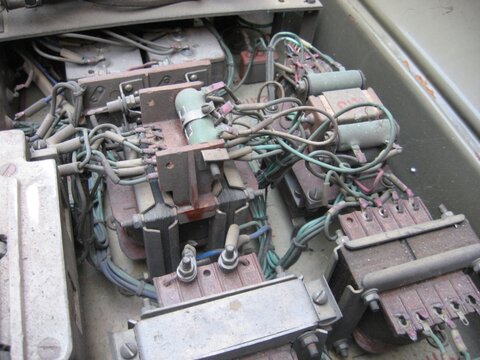

Ставили это чудо на железной дороге вот в таком блоке

Изменено 25 Октября, 2010 в 08:10 пользователем borisz

[shursh]

А вот сборки применнялись в телевизорах четвёртого поколения в радиоканале и цветности



Добавлено после раздумий:

Эти-же сборки с другой стороны

Вы , к сожалению не правы! Такие микросборки применялись в телеках второго поколения и то в ранних моделях!

Т.Е. 2УСЦТ в моделях до 305, в 355 они применялись только в модуле цветности.

[Гость borisz]

Вы , к сожалению не правы! Такие микросборки применялись в телеках второго поколения и то в ранних моделях!

Т.Е. 2УСЦТ в моделях до 305, в 355 они применялись только в модуле цветности.

Что касается поколений отечественных цветных телевизоров (не будем брать опытные образцы не пошедшие в серию, такие как например Радуга 1954г. с электромеханическим получением цветного изображения посредством синхронно вращающихся фильтров красного, зелёного и синего цветов), следует отметить два поколения ламповых аппаратов серии ЦТ 40 с кинескопами 40лк2ц и углом отклонения 70 градусов такие как Радуга 4 1967г.в. и Рекорд 101 1969г.в. В них стояло порядка трёх десятков ламп и потребляли они около 360 вт. Следует обратить внимание на очень малый ( менее года ) ресурс этих кинескопов. Эти телевизоры модифицировались, в них стали вводить полупроводники, например ЦТ 59 в которых уже ставили трубку 59лк3ц с углом отклонения 90 градусов.

Следующим ( вторым поколением ) являлись УЛПЦТ ( унифицированный лампово-полупроводниковый ) с блоками развёрток БР-1 6Д22, ГП-5 это были настоящие обогреватели, эти приёмники телевизионного сигнала модернизировали- появился "перевёрнутый" радиоканал БР-2 и микросборки в блоке цветности (завод Казицкого)

Следующим (третим поколением) были телевизоры УПИМЦТ (унифицированный полупроводниковый интегрально модульный) В этих аппаратах лам не было, не считая кинескопа конечно, они отличались модульной конструкцией, развёрткой на 4х тиристорах но в них ещё стоял 50гц блок питания.

Четвёртым поколением являлись телевизоры серии УСЦТ ( унифицированный стационарный) не имеет значения 2 или 3 это всё вариации на ту-же тему. Сдесь уже был применён импульсный блок питания и развёртка на транзисторах.



Добавлено после раздумий:

Вы , к сожалению не правы! Такие микросборки применялись в телеках второго поколения и то в ранних моделях!

Т.Е. 2УСЦТ в моделях до 305, в 355 они применялись только в модуле цветности.

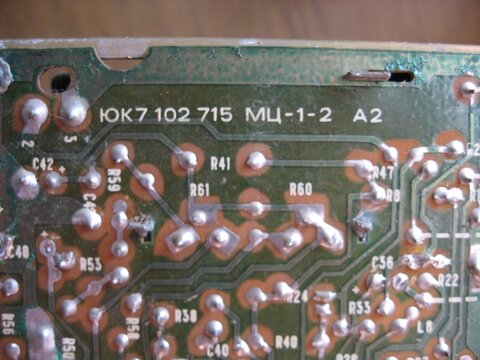

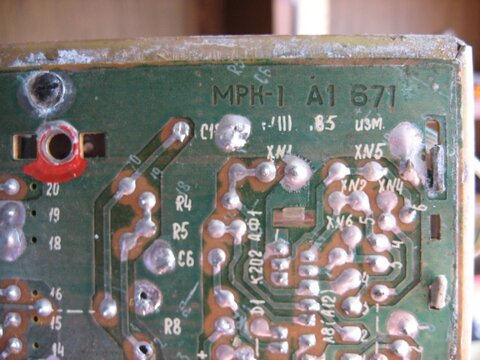

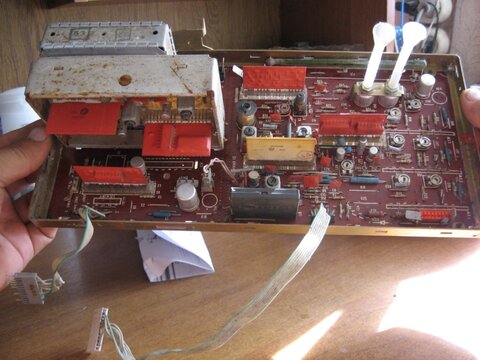

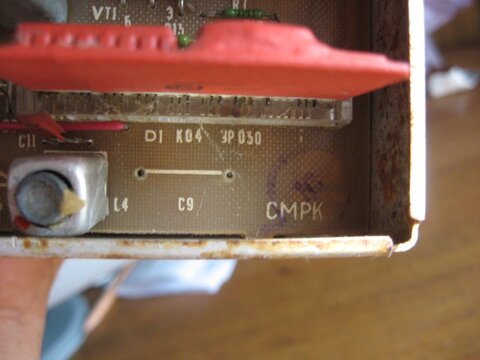

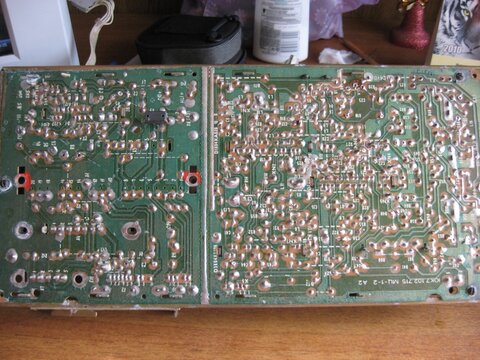

Что касается сборок в УСЦТ на снимке ниже виден блок такого телевизора, конструктивно он разделён на два модуля : слева А1 МРК-1 т.е. модуль радиоканала а на разёме Х1 прикреплён к нему СМРК т.е. субмодуль радиоканала; справа мы видим модуль А2 МЦ-1-2 т.е. модуль цветности. А теперь этот же блок с другой стороны.

Вот так-то Саня. Борис.



ещё

[drummer]

Эвон, рухлядь какая... А ещё эти фаянсовые платы ломались напополам , дорого стоили и были дефицитны...

Изменено 16 Октября, 2010 в 03:31 пользователем drummer

[Гость ivangrozniy]

На просторах инета нашел вот такие вот картинки

[mr.red]

... достались мне по случаю такие вот кондюки ...

Ну про Nippon вроде понятно, как-бЭ нормальные такие, а вот что это за непонятное ic не догоняю, гугл молчит.

Просвятите кто может.



[Гость borisz]

Гугл поведал, что повидимому это Иллинойс конденсатор, вот ссылка www.illinoiscapacitor.com/pdf/161.pdf

Изменено 25 Октября, 2010 в 08:12 пользователем borisz
