Фотоатлас - распознаватель радиодеталей

[TANk]

Как вариант надо взять - распаять им корпус, выкинуть начинку - внутрь запаковать японца, залить масличка и запаять герметично обратно.

[Гость bubi]

tank

Спасибо , с этим уже понял - перепаковать герметично, желательно делать быстро в сухом помещении.

А по маркировке маленьких , пожалуйста скажите .

Спасибо.

[Гость nicolos]

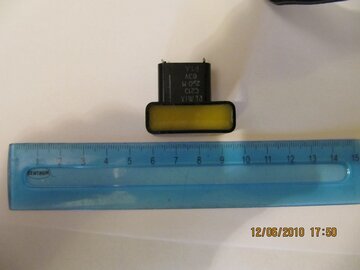

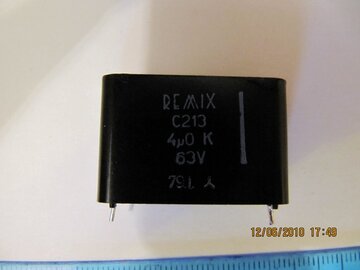

Здравствуйте! Есть вот такие конденсаторы! Как думаете в звуковом тракте они хороши?

Изменено 12 Июня, 2010 в 17:05 пользователем nicolos

[TANk]

Remix - Венгерская марка. К нам попадали в основном с приборами (далеко не ширпотребом, поэтому и детали туда ставили на совесть). У меня есть несколько переменных резисторов этой марки. Очень качественные.

На фото пленочные конденсаторы. Такие же как и К73-17 поэтому и нет явной ухослышимой разницы.

Я бы собирая усилитель при всех равных условиях поставил бы в него Ремиксы, вместо современных К73.

[Гость ketchup]

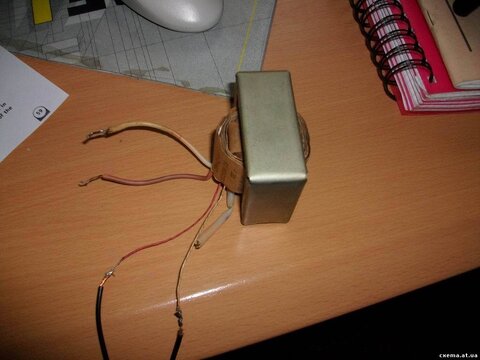

был найден мною транс ТВН-2 , без надписей и чего либо , в поисковиках ничего не нашёл , что это за зверь ?

[TANk]

транс ТВН-2 , без надписей и чего либо

А если он без надписей и чего либо, как стало известно, что он ТВН-2?

ТВН-3 находится в поиске без проблем (Лампочка Ильича) и данные на него все есть.

Вариант второй - измерять Ктр и исходя из него думать куда и как его применить.

[Гость ketchup]

А если он без надписей и чего либо, как стало известно, что он ТВН-2?

ТВН-3 находится в поиске без проблем (Лампочка Ильича) и данные на него все есть.

Вариант второй - измерять Ктр и исходя из него думать куда и как его применить.

ну на нём только и написано ТВН-2 , я просто от чего то подумал может это выходник

[Yamazaki]

ДАА))) 6Н13С исключительно красива)))))))))) Фотография не способна передать этого в полной мере...



Господа, порывшись в гараже, обнаружил две лампочки. Справа - 6Н6П, слева - похожа на неё, но немного отличается... Вот поэтому хочу спросить, это тоже 6Н6П, только другого завода или что-то ещё? Гугление не очень-то помогло...

[TANk]

Какие то непонятные следы красной краски на лампе. Может она вообще не русская по национальности?

E182CC или 7044

[Гость diamond]

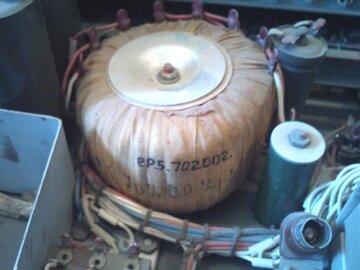

А у меня на опознание транс, видимо очень старый... Интересует вобще что за транс, на какую силу тока можно с него снять... Размер 60(высота) х 90(∅)мм Инфы по нему не нашел. EP5 - может это тип сердечника?

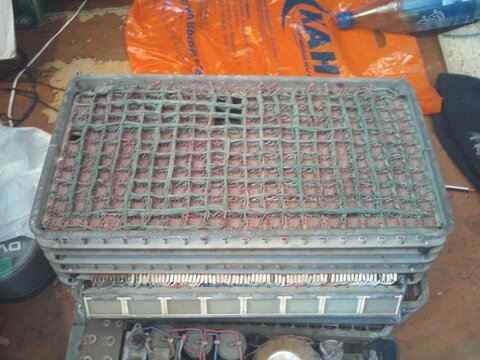

Быть может поможет информация откуда он... Чесно говоря сам не знаю. Точнее я вижу, но не знаю что это такое. Вот фото фрагмента этого устройства. Мб кто опознает, самому интересно что это такое) 8 блоков распложенных друг над другом, на 200ячеек каждый. 7 из блоков заполнены транзисторами в обвязке.

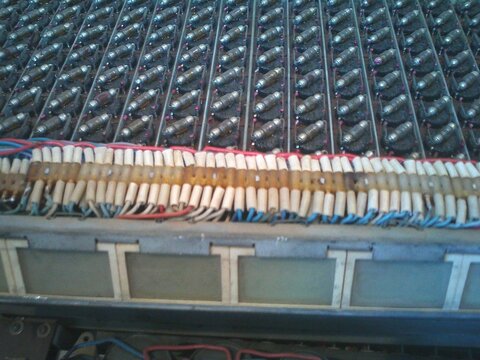

А один из блоков в центре содержит панель индикаторов, и заполнен почти весь индуктивностями ( нет? ) с то ли маленьким лампочками, то ли с предохранителями...



Добавлено после раздумий:



Кто опознает, буду очень признателен. На релешках нашел 66 год, и 84 год, все с печатью "ОТК-2" Вся проводка отдельными проводками, видать ПП тогда еще не делали что ли... Оо





Заранее спасибо.

Изменено 20 Июня, 2010 в 14:42 пользователем -=sm()ke=-

[Гость alexkri]

Вообще это один из первых модулей памяти на основе петли гистерезиса...

но вот транс не скажу какой ... (в детстве такое было у меня из изолятора брака... всётаки завод счётмаш в курске был а там батя был нач. констр. бюро в отделе гл.механика....)



да это не предохранители а диодв типа Д2 или Д9 на каждую ячейку памяти...

Изменено 21 Июня, 2010 в 05:33 пользователем alexkri

[Гость smarold]

Это блоки с запоминающими ячейками от машин первого поколения или что-то подобное. На германиевых транзюках (обычно МП15) собраны половинки триггера Под ними - катушки на ферритовых кольцах (проницаемость 400-600), катушки зашунтированы диодами Д2. (из них штук 50-100) получается хорошая батарея фотоэлементов для питания МП3- плеера. Электролиты ЭГЦ на 20 вольт. Отсюда исходим, что тороидальный транс со вторичкой вольт 12, судя по габаритам, ампера на 2-3. Возможно есть еще отдельная маломощная обмотка питения для тактового генератора.

Изменено 20 Июня, 2010 в 16:18 пользователем smarold
