Фотоатлас - распознаватель радиодеталей

[Гость dimarius83]

У него очень маленький выпрямленный ток. Пожалуй некуда.

выкинуть? или кому в музей отправить! кому нужно?

[Гость yurkov]

КАк это называется?



Добавлено после раздумий:

Со стороны подключения питания.

[Гость alexakaohm]

КАк это называется?



Добавлено после раздумий:

Со стороны подключения питания.

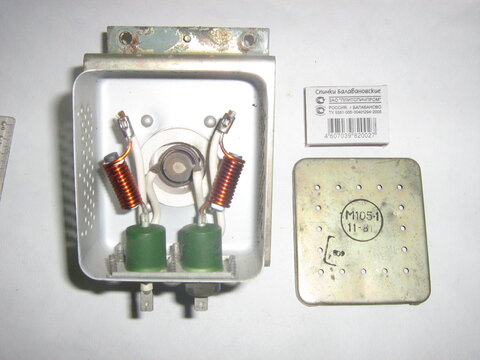

Магнетрон?

[Гость box84]

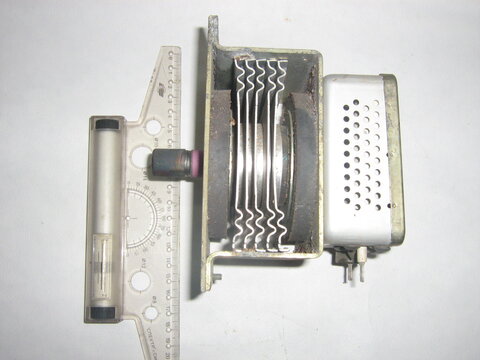

Это обычный магнетрон то микроволновки

[Гость thekislota]

Кое что из кладовки. Че куда поставить не знаю может кто подскажет буду рад. :smile:

[TANk]

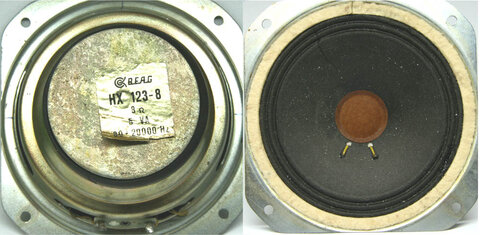

12Ж1Л как и 6Ж2П можно использовать в качестве предварительных каскадов в ламповых усилителях. Блок питания сделать на EZ81 - это кенотроны. На выход поставить Биговские динамики (ОЯ, ПАС, возможно лабиринт или TQWT) оформление зависит от их параметров.

Осталось найти трансформатор на питание, пару выходных ламп и подходящих к ним выходных трансформаторов и можно начинать собирать.

[Гость thekislota]

12Ж1Л как и 6Ж2П можно использовать в качестве предварительных каскадов в ламповых усилителях.

А можно ли 6Ж2П включать в режиме триода , и как они вариат для звуковых схем усилителей :smile: ?



Можно или нельзя - это уже вопрос для отдельной темы в разделе ламповых усилителей. TANk

[Гость jank5]

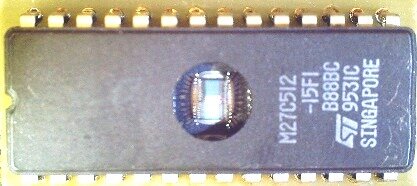

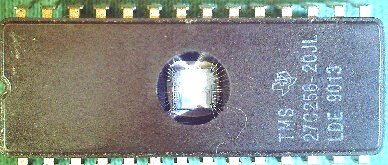

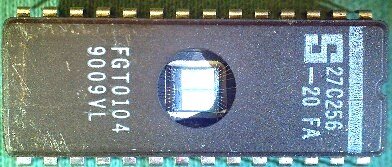

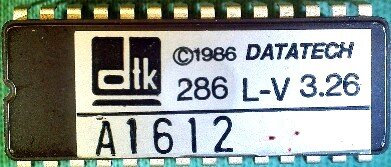

Я так понимаю, это память?

Сверху - снизу:



Сверху:



Были и такие:



А такого, наверное, нет ни у кого:

Изменено 3 Июня, 2010 в 15:59 пользователем jank5

[Гость alexkri]

Я так понимаю, это память?

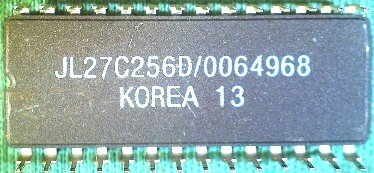

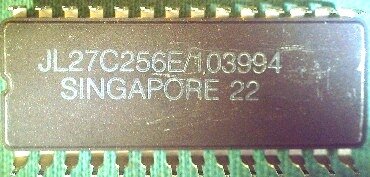

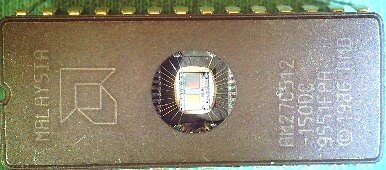

c окошками пзу (в маркировке соответственно 256 и 512 кб) стирается УФ без окошка электрически перепрограмируемые типа флэш..

в маленьких коробочках пластиковых СВЧ транзюки должен быть вкладыш..

[TANk]

в маленьких коробочках пластиковых СВЧ транзюки должен быть вкладыш..

Это бескорпусные транзисторы. Выводы - тонкие 40 микрон золотые (9999 проба). Использовались эти транзисторы при изготовлении гибридных микросхем.

На подложке напылялись дорожки, проводящие, резистивные. Делались конденсаторы а активные элементы - диоды, транзисторы потом приклеивались в нужных местах и выводы приваривались или припаивались к контактным площадкам. Примерно так как на рисунке.

[Гость bubi]



Здравствуйте !

Нашел сегодня в потрохах списанного японского аппарата такое сокровище фирмы Toichi Denki ( aka Vitamin Q)

Масло внутри прям булькает .

Будем разбирать и делить под 4Х1 мкФ для переходной емкости.

Подскажите пожалуйста

Что значит маркировка на маленьких 2К100 ( 100 наверное вольт) а 2К - это микрофарады ?

Спасибо !

[Гость smarold]

Совсем не советую перепаковывать залитые маслом конденсаторы. Если в новой упаковке не будет "булькать", то со временем масло в пакете окислится и кондюк просто сдохнет. Это мне рассказал Алексей Шалин, после того, как я похвалился своим уже раскуроченным СМ
