RGA-30 это что то типа реле поворотников. Внутри биметалическая пластина, поверх нее подогреватель, и пара мощных контактов. Были когда то такие реле для задержки подачи анодногонапряжения или еще для какой цели можно придумать применение. Так что это даже не радиолампа.

во блин!!! :smile: а мож действительно на ней задержку сделать? схемки нет?

Изменено 17 Мая, 2010 в 10:16 пользователем dimarius83

[Гость drz]

А что - "блин"? Выглядит же как лампа...

По назначению её и заюзать для задержки анодного, очень винтажно будет ))) Только определить, какое время задержки получается...

[ads]

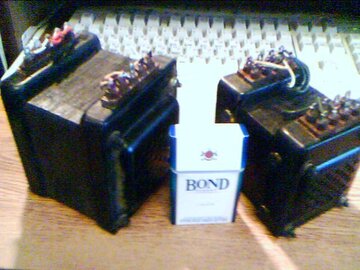

У меня нашелся вот такой транс (видел где-то на форуме очень похожий, но с другой маркировкой).

Размеры 105х95х115 мм. Маркировка ЕС 704006. Еще с обмотками не разбирался.

Кто такой - неизвестно, ничего в нете не нашел.

[Гость drz]

Подобных трансов я давеча "надрал" с десяток с выброшенных нашими связистами блоков аппаратуры высокочастотной связи через ВЛ. У моих сечение 12 и 10 квадратов. Учитывая, что мне там попался моторчик, который крутил потенциометр, на котором написано 24В/400Гц, можно сделать вывод, что трансы расчитывались на частоту сети 400 гц. Маркировка ОФ4701000 и Р-10025. В инете врядли найти - военка, аднака...

[Гость dimarius83]

А что - "блин"? Выглядит же как лампа...

По назначению её и заюзать для задержки анодного, очень винтажно будет ))) Только определить, какое время задержки получается...

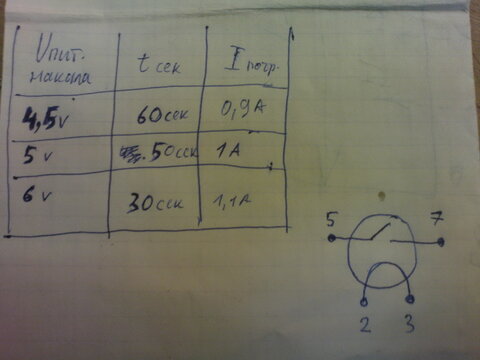

вот вчера тестил! да там похоже и в названии 30 это и есть время задержки! а вообще скока нужно времени лампе для нормального разогрева и какой ток может лампа пропустить через свой контакт? (500 мА пропустит?)

Изменено 18 Мая, 2010 в 06:25 пользователем dimarius83

[TANk]

Судя по виду и в сравнении с контактами обычных реле то ампер 5 этой релюшке будет раз плюнуть. Тем более в гермитизированной колбе заполненной инертным газом, где контакты не окисляются.

[Гость smarold]

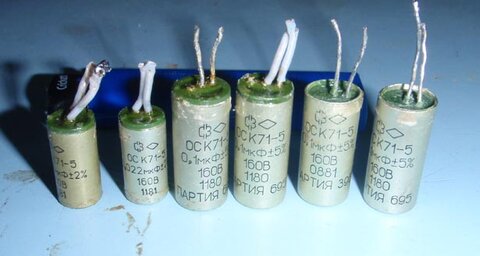

Одни из лучших советских полистирольных конденсаторов К71-5. Ныне весьма редкие и, говорят, отменные в звуке.

[Гость mosfet]

Полистирол всё-же как К71-4 и фольговые К70-7 (были такие) или МПГП (аналог бумаги из 60-х).

[Гость dimarius83]

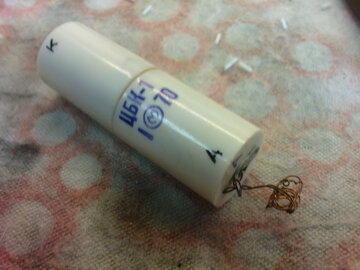

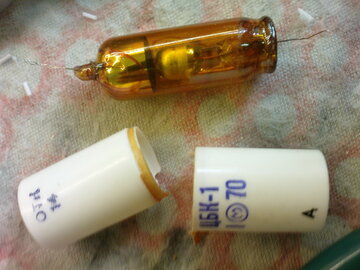

ни кто не знает что это? - в нете нашол инфу -(вроде кенотрон но некальной обмотки то нет!)???

Изменено 27 Мая, 2010 в 16:48 пользователем dimarius83

[Гость spb-nik]

Это безнакальный кенотрон. Применялся в преобразователях высокого напряжения для ПНВ (прибор ночного видения)

[Гость dimarius83]

Это безнакальный кенотрон. Применялся в преобразователях высокого напряжения для ПНВ (прибор ночного видения)

тоесть его некуда применить!?

[Гость glc]

У него очень маленький выпрямленный ток. Пожалуй некуда.
