Гитарный Эффект "Drive Master"

[Гость CityHunter]

Собрал данную вещицу, без корпуса пока, тутже появилась проблемка - не пашет( при выключеном байпасе когда ударяешь по струнам, звук пробивается попукивая и затихает, а при включёном байпасе вообще ничего. Что бы ето могло быть? Всё проверил вроде правильно.



Всё, разобрался, гнёзда я поставил моно и питание не замыкалось)

Изменено 18 Марта, 2012 в 14:33 пользователем CityHunter

[Гость mawrock]

Вопрос по течатке - сюда перемичку нужно ставить?

[Гость andrew]

да, это перемычка.

[Гость mawrock]

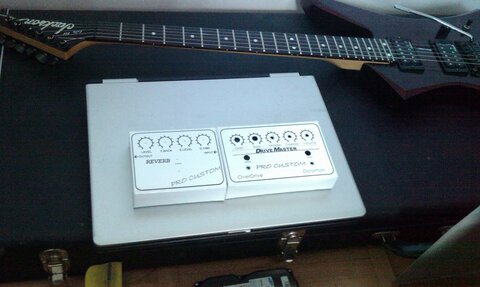

вот нашел у себя на пк вариант корпуса для етого девайса

вместо второго регулятора громкости был установлений маленький подстроечный резистор внутри



=https://i46.fastpic.ru/thumb/2013/0516/d8/_6b86747c83c4d61e2dd449d1706e0cd8.jpeg

=https://i46.fastpic.ru/thumb/2013/0516/1a/_2cc5d78ea52d48f5508bb1c93e6e721a.jpeg

=https://i46.fastpic.ru/thumb/2013/0516/e4/_35651655c7f2d455cc081c2932abb8e4.jpeg

=https://i46.fastpic.ru/thumb/2013/0516/22/_be868cd8edd9217266eec2755de6e322.jpeg

[Гость IVS]

Добрый день уважаемые форумчане и особенно автор педали! У меня возникла мысль по поводу регуляторов громкости: а что если последовательно с ограничивающими светодиодами установить резисторы для достижения суммарного падения напряжения 1,6 В.? Такого же, как на обычных диодах. Тогда второй регулятор будет незачем. Прав ли я? :smile:

[Гость andrew]

IVS, я ничего не понял..



На красном светодиоде падение напряжения примерно 1.6-1.7 вольт, на кремниевом диоде 0.6-0.7 вольт.



Второй регулятор громкости впринципе можно не ставить, если не собираетесь переключаться "на ходу". Даже не все слышут разницу в динамике звука между светодиодами и кремниевыми диодами, а слышут лишь небольшую разницу в громкости.

[Гость IVS]

На красном светодиоде падение напряжения примерно 1.6-1.7 вольт, на кремниевом диоде 0.6-0.7 вольт.



Второй регулятор громкости впринципе можно не ставить, если не собираетесь переключаться "на ходу". Даже не все слышут разницу в динамике звука между светодиодами и кремниевыми диодами, а слышут лишь небольшую разницу в громкости.



блин, тупанул... :smile: наоборот, резисторы последовательно с кремниевыми диодами, чтобы разницы громкости при переключении не было. И, соответственно, чтобы один регулятор громкости был.



P.S.: andrew, спасибо за уделяемое внимание!

Изменено 25 Июня, 2013 в 00:17 пользователем IVS

[Гость andrew]

если поставить последовательно с кремниевымы диодами резисторы, то ограничение будет происходить позже и оно будет более мягким.

[Гость IVS]

если поставить последовательно с кремниевымы диодами резисторы, то ограничение будет происходить позже и оно будет более мягким.



Понятно. Спасибо за объяснение. В таком случае, буду собирать просто с 1 переменником на громкость. И еще хочу разные значения С1 на галетник посадить, чтобы тембр различный можно было выбирать. :smile:



Надо выбрать время и собрать свою первую педаль! :smile:
