В 18.11.2022 в 09:24, игорь джан сказал:

после модернизации,  led 2 начал светиться и без аккумулятора

Это значит, что у вольтметра недостаточно большое входное сопротивление. Тока через него достаточно для свечения светодиода.



В 18.11.2022 в 13:43, игорь джан сказал:

"Прилететь" могло только со стороны таймера. Диод VD7 в норме. Как так

Может из-за тока утечки диода при обратном напряжении...

Поставьте резистор примерно 10-20 кОм из точки соединения диодов VD5 и VD7 на "минус", чтобы при разомкнутых контактах реле, диоды гарантированно были заперты. На заряд этот резистор влиять не будет, это всего лишь пара лишних миллиампер от выпрямителя.



Если вот это реле имеет контакты на переключение (т.е. есть ещё и нормально-замкнутый вывод), то можно решить сразу все проблемы: и с низким входным сопротивлением вольтметра (подсвечивание LED2), и с "прыганием" напряжения:

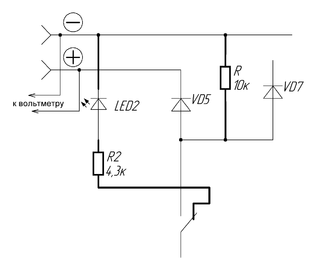

Для этого надо изменить вот эти соединения (показаны жирными линиями) и изменить номинал R2:


Светодиод "Сеть", если заряд не включен, будет светиться независимо от того, подключен аккумулятор или нет, но теперь есть ещё и вольтметр, так что индикация будет понятной.

Если аккумулятор не подключен, вольтметр будет показывать ноль.



Если третьего контакта в контактной группе у реле нет, то можно просто разорвать цепь к LED2 (выкинуть из схемы светодиод "Сеть"). Он в принципе теперь и не очень-то нужен - свечения цифр вольтметра вполне достаточно для индикации включения зарядного в сеть.

Изменено пользователем Lexter
Ссылка на комментарий
Поделиться на другие сайты

У релюшки НЗ контакт был отломан, огрызок подчистил и подпаялся, всё сделал, как в схеме выше. Включаю на зарядку - не идёт! Собрал всё, как было раньше, опять нет зарядки, на реле не приходит питание. Плюнул я на это дело , собрал на "соплях" модуль dc-dс, обкатал, всё работает. Решил родную плату не выкидывать, оставить питание с неё и опять же светодиоды на ней стоят, а то пришлось бы вклеивать. Убрал лишние детали, да забыл дорожки перерезать от выходных клемм и спалил светодиоды зарядки и индикацию на  плате:biggrin:В запасе больше нет, придётся ждать новую.

Спасибо за участие 🤝
