Преобразователь DC - DC на Ni-Cd

[игорь джан]

Всем здрасти и не хворать!

Взял на ремонт нерабочий зарядник от шурика, с заданием справился и для информативности внедрил вольтметр. Озадачился логикой зарядки и оказалось всё довольно примитивно организованно. Настроен таймер на час зарядки и ограничение по току 430мА. Под рукой плата преобразователя DC - DC на литий https://aliexpress.ru/item/32711173698.html?spm=a2g2w.favourites.mywishlist.11.84154aa60xPLG3&_ga=2.81093521.748151309.1667802130-1676685495.1666943108&sku_id=66550226740

Вопросы: 1. Можно ли её присобачить на зарядку кадмия
2. В чём различие плат Color red xl4015 и Color Original module39241



На холостом ходу скачет напряжение на вольтметре. Как то можно остановить эту бешенную пляску?

Изменено 11 Ноября, 2022 в 10:14 пользователем игорь джан
Исправление

[Lexter]

Игорь, как вы вовремя со своим вопросом. Как раз подбираю такой модуль с регулировками, а вы такой удачный и так вовремя нашли. Спасибо за ссылку.



В 11.11.2022 в 13:11, игорь джан сказал:

плата преобразователя DC - DC ... Можно ли её присобачить на зарядку кадмия

Почему нет. Можно. У неё же раздельная регулировка и тока, и напряжения. Разве что возникнет сложность, насколько точно можно выставить этим подстроечником напряжение.



В 11.11.2022 в 13:11, игорь джан сказал:

В чём различие плат Color red xl4015 и Color Original module39241

Не покупал, только что заказал, но по вашей же ссылке в Отзывах про эту разницу народ пишет, что принципиальной - нет. Себе выбрал с вертикальным колечком.

[игорь джан]

В 12.11.2022 в 01:27, Lexter сказал:

 Спасибо за ссылку.

Николай, не на чем! Ту почти как, из одного известного фильма: - Случилась со мной беда — ты мне помог. Случись с тобой беда — я тебе помогу. А вместе — делаем общее дело: ты по-своему, а я по-своему.

В 12.11.2022 в 01:27, Lexter сказал:

народ пишет, что принципиальной - нет.

Смотрел и на компоновку, и читал отзывы, кроме цвета и расположения катушки всё одинаково, и не понял, почему разница в цене.

А на счёт свистопляски с вольтметром есть идеи, конденсатор зацепить - поможет?





Изменено 12 Ноября, 2022 в 06:54 пользователем игорь джан

[Lexter]

В 11.11.2022 в 13:11, игорь джан сказал:

А на счёт свистопляски с вольтметром ...

Ничего не могу сказать, т.к. вы никакой информации для размышления не дали.

Может это вы имеете в виду, что младшая цифра на единичку туда-сюда скачет. Это одно.

А может, что при контроле другим тестером - тоже скачет, да ещё на несколько вольт. Это совсем другое.

[игорь джан]

Выглядит это так: https://disk.yandex.ru/i/92l_kiQSOqdfvg

Кроме раздражающей пляски, никак не влияет на работоспособность, но хотелось бы убрать!



Цитата

А может, что при контроле другим тестером - тоже скачет, да ещё на несколько вольт.

Абсолютно одинаковая картина и при контроле мультиметром.

Изменено 15 Ноября, 2022 в 08:49 пользователем игорь джан

[Lexter]

В 15.11.2022 в 11:45, игорь джан сказал:

На холостом ходу скачет напряжение на вольтметре .... и при контроле мультиметром.

и аж на несколько вольт.

Получается, что так "на холостом ходу" работает это зарядное. Могу предположить, что так оно "прощупывает" подключение аккумулятора, чтобы определить момент начала отсчёта времени зарядки. Сами же написали

В 11.11.2022 в 13:11, игорь джан сказал:

Настроен таймер на час зарядки



Если сильно раздражает, то можно озадачиться дополнительной схемой, отключающей вольтметр при отсутствии аккумулятора. В качестве управляющего сигнала можно найти что-нибудь в схеме этого зарядного. Например, взять сигнал со светодиода - индикатора зарядки, если такой есть. Или с датчика тока.

Ну или тупо пиковый детектор поставить, чтоб показывал максимальное напряжение в интервале несколько секунд. Время разряда надо будет подобрать достаточно большим, чтобы младшая цифра не дёргалась.



А может всё ещё проще, - без нагрузки срывается генерация инвертора, работает "пачками". Если есть осциллограф, это будет видно. Если это так - можно попробовать его немного подгрузить миллиампер на несколько, обычным резистором. Может перестанет генерация срываться.

Изменено 16 Ноября, 2022 в 02:18 пользователем Lexter

[игорь джан]

Цитата

 чтобы определить момент начала отсчёта времени зарядки



Начало отсчёта таймера (зарядки) запускается отдельной кнопкой.



Цитата

А может всё ещё проще



Думаю ещё проще, это поставить модуль dс-dc и будет нормальная контролируемая зарядка, а не задумка пьяного конструктора

С платы индикацию  зарядки , проводочками дотащить до родных светодиодов,  как раз зелёный и красный.

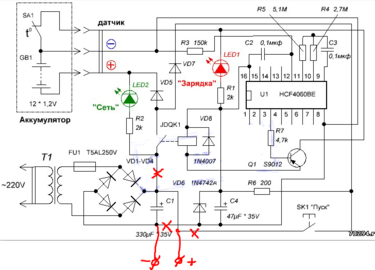

Если кастрировать родную плату и оставлять постоянное питание на модуль с неё, может увеличить ёмкость конденсатора мКф так на 1000?

[Lexter]

В 17.11.2022 в 13:54, игорь джан сказал:

родную плату

Это её схема?

Чего-то я не вижу в ней ни одного места, способного вызвать прыгание напряжения на клеммах аккумулятора до нажатия кнопки "Пуск". С обычного выпрямителя на "+" аккумулятора идёт цепочка "резистор-светодиод" и всё. Реле-то разомкнуто... "Минус" аккумулятора соединён с "минусом" выпрямителя.

Напряжение что, на выходе выпрямителя, что ли прыгает? При исправных деталях этого же не может быть. Там деталей-то всего: трансформатор, предохранитель, выпрямительный мост и сглаживающая ёмкость.

Разве что сетевое напряжение прыгает ... почти в два раза...



И ещё я в этой схеме не понял, что ограничивает ток заряда. Аккумулятор при зарядке подключается через контакты реле и диод VD5 прямо к выходу выпрямителя. Трансформатор что ли "мягкий", со слабой связью между обмотками, и излишек напряжения на нём падает?

Чего-то фигня какая-то...



Изменено 17 Ноября, 2022 в 20:57 пользователем Lexter

[Lexter]

Нашёл, откуда вы взяли эту схему - https://go-radio.ru/ustroystvo-zaradki-shurupoverta.html.

Похоже да, ограничение тока сделано прямо силовым  трансформатором GS-1415. Точность конечно никакая, и греться он будет нехило, но ... для шуруповёрта сойдёт.



Но вот прыгать напряжение на клеммах аккумулятора не должно. Это где-то у вас неисправность. Схема простая, ищите. Начните с проверки переменного напряжения на выходе трансформатора, потом исправность выпрямительного моста, ёмкости.



А вообще, зарядник - ужас. Если уж и усовершенствовать, то ставить нормальный контроллер заряда. С контролем напряжения и управлением током . Ставить сюда просто DC-DC бессмысленно.

Изменено 17 Ноября, 2022 в 21:33 пользователем Lexter

[игорь джан]

Цитата



Цитата

При исправных деталях этого же не может быть





Алгоритм работы такой - пустой зарядник - лампочки не светятся, при установке аккумулятора загорается зелёный led 2 (по схеме), при нажатии кнопки sk 1 выходит на зарядку , led 2 гаснет и загорается красный led 1. До установки вольтметра так и было, после модернизации,  led 2 начал светиться и без аккумулятора, напряжение соответственно брал с выходных клемм зарядника (+ и -). Пробовал брать напряжение с клемм  + и датчик, пляска вольтметра продолжалась и при установке аккумулятора включался  led 1, не знаю выходил ли он в режим зарядки, но включение led 1 было без нажатия кнопки sk 1 в автоматическом режиме.



Цитата

Ставить сюда просто DC-DC бессмысленно.



Почему?

Не берусь говорить о правильности материала автора, но тут: https://yandex.ru/video/preview/15116012410057113777 это работает. Правда это  переделка 12в. зарядника, но не думаю, что конструкторы там что то сильно меняли.

Здесь  18в. : https://www.drive2.ru/c/524613557447296399/

Изменено 18 Ноября, 2022 в 06:32 пользователем игорь джан

[игорь джан]

Снял измерение с конденсатора С1 - 21,9в. показание стабильное, ничего не прыгает.

[игорь джан]

Отпаял вольтметр, на холостом ходу, на выходных клемах (+ и -) висит 22в. Минус прямой,  + разорван релюшкой.  Через LED 2 такого напряжения  не может быть. "Прилететь" могло только со стороны таймера. Диод VD7 в норме. Как так

Изменено 18 Ноября, 2022 в 10:50 пользователем игорь джан
