Гость andrew

C 500k потенциомметром на гейне может заводиться, придется откоректировать номиналы кондеров в цепях обратных связей ОУ

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость афоня
C 500k потенциомметром на гейне может заводиться, придется откоректировать номиналы кондеров в цепях обратных связей ОУ



Да, но она и рычать покруче будет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Мужики, поставте два встречно-параллельных светодиода в цепь ООС, круто будет, МАМОЙ КЛЯНУСЬ !! На схеме драйв мастера два светодиода параллельно R9 1мом если припаять, должно звучать вообще классно, может R7 уменьшить до 2-3 килоом если я ниче не путаю !!



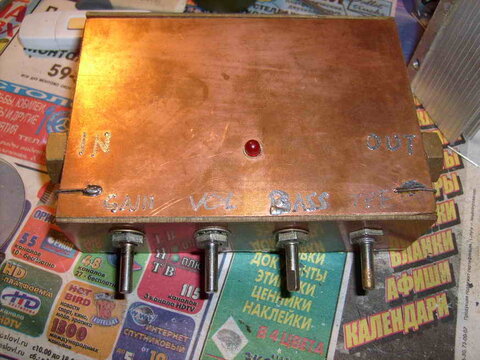

zhk фотки выложи, интересно !! Я вот не так давно тоже присмочку срочно на концерт делал












Нормально получилось, потом еще долгое время играл и записывал чето на ней дома. Схема тоже примерно как злой дисторшн и иже с ними, к конце спикер на двух уд2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость andrew

Slayer, я как раз подумываю над этим вопросом. Просто как то пробовал давным давно диоды в ООС ОУ ставить, чет мне не очень понравилось. Наверное стоит все пересмотреть, ведь все приходит с опытом)))



Насщет R7, все верно. Можно его и вообще убрать, ну и так не плохо)))



Млин, текстолит не жалко. Бывало волосы на голове рвал что б его достать. Особенно когда близилась защита диплома в училище. Благо друг выручил кусочком, и моя дипломная работа свершилась)))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не, совсем эр7 убирать наверное не надо, может возбуд фигачить, я не помню, давно уж не занимаюсь такими примочками !! А текстолит щас не такая уж и проблема. :smile: Начинали то вообще на картонках !

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость zhk

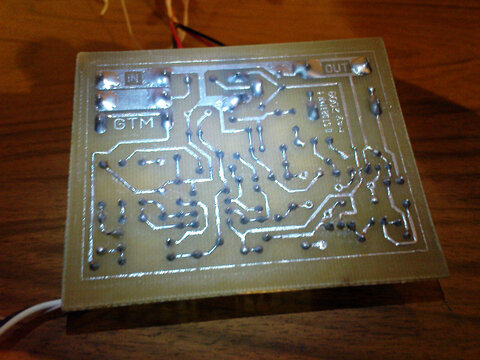

Пока что на время сессии занятия мои электроникой почти что совсем заглохли. Да и фотать было нечем. Но по просьбам желающих выкладываю фотки своей платы (ну почти полная копия "референсной" только с одним маленьким изменением :smile: ). Заранее прошу прощения за невысокое качество изображений - фоткал телефоном, и то у друга брал, т.к. своей более-менее сносной фототехники вообще нет :smile:

Собственно, фоты:

post-294-1231971970_thumb.jpg post-294-1231972280_thumb.jpg post-294-1231972351_thumb.jpg

post-294-1231972419_thumb.jpg post-294-1231972470_thumb.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость andrew

Ух ты! Прям клон! :smile:



Спасибо за отзывы :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость афоня

Во блин, правда похож.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость silentiamus

Какие светодиоды лучше ставить в дисторшны, прозрачные-яркие или обычные? Звук как-то отличается? zhk, у тебя со сверхъяркими как звучит? Вообще, кто какие цвета пробовал?

Ещё такая мысль возникла, а что если металлобумагомасляные конденсаторы использовать в примочке в место плёночных? (Вдруг они звук сколько-то "смягчат"?)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость andrew

Обычно ставят, красные 3mm матовые, тут вообще можно впринципе любые по конструкции. Можно даже инфрокрасные поставить :smile: Других цветов, я думаю не попрут из-за более высокого падения напряжения на них. С кондерами лучше не заморачиваться, с металлобумагой только увеличаться габариты устройства, а разнится будет едва заметна на дисторшне.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость zhk

silentiamus, звучит неплохо, дисторшн действительно злой )) Но то что у меня получилось надо будет ещё дорабатывать, т.к. регулировки как-то не все работают как должно (мне так кажется). Пока что я это дело отложил...

Физический размер светодиодов по-моему не влияет практически - я пробовал разные красного цвета. Если цвет у них один то и сопротивление перехода примерно одинаковое (при условии что все они однотипные однокристалльные). А вот например у синих сопротивление перехода гораздо выше, думаю, будут звучать по-другому, если вообще работать будет :smile: Зеленые и желтые от красных не так сильно отличаются, может быть попробовать можно :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость -=sm()ke=-

В соседней теме ( https://forum.datagor.ru/index.php?s=&s...post&p=3004 ) я уже говорил, о применении простых диодов, вместо светодиодов. Но скажу сразу, что звук подбирался под "экстремальные направления". Пробовал и сверхяркие красные и зеленые. Если честно, то звук- не очень... Какой-то рваненький и рыхлый.
