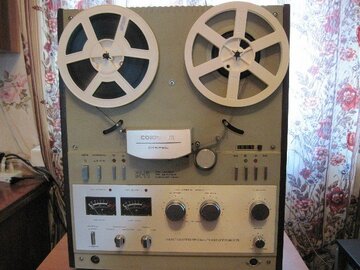

Ремонт катушечника Союз 111

[Andre_Green]

Значит генератор стирания-подмагничивания работает. Валерий у Вас схема на этот агрегат есть? Так чтобы предметно уже разговаривать.



[Westrading]

6 минут назад, Andre_Green сказал:

схема на этот агрегат есть

Схема есть, я их в сети скачал и не одну...

[Andre_Green]

Тогда найдите схему генератора стирания и подмагничивания. И по ней будем плясать. Проверьте наличие напряжений -14 и +27 Вольт



Изменено 17 Июля, 2018 в 06:42 пользователем Andre_Green

[Westrading]

1 минуту назад, Andre_Green сказал:

Тогда найдите схему генератора стирания и подмагничивания

Вот на нее и смотрю...

[Andre_Green]

В Вашем ГСП есть микросхема К547КП1? Если есть то проверьте ее питание и коммутируется ли напряжение -15 Вольт через контакты КА1.

[Westrading]

Светодиод "пик" левого канала работает а правого - нет, хотя индикатор реагирует!

[Andre_Green]

Валерий, Вы напряжения посмотрели?

[Westrading]

7 минут назад, Andre_Green сказал:

микросхема К547КП1? Если есть

Да такая микросхема есть, вообщем все здесь проверю - потом опишусь...



[Westrading]

Где только я не искал, но так и не нашел более,менее нормальной схемы Союз-111. Везде все вроде норма а вот в блоке управления плохо видать номиналы...    Может кто подскажет емкость этого конденсатора?  Я его обвел красными карандашом!

[xsander]

это по питанию вроде 200μF

[Westrading]

1 час назад, xsander сказал:

это по питанию вроде 200μF

Дело в том что бывший владелец сдавал его в мастерскую (лучше  он его не сдавал) этот "мастер" на отрез отказался заниматься заменой конденсаторов, кое какие заменил где удобно и то устанавливал что было, по номиналам расхождение - где нужно 22mkf лепил 47mkf в общем как-то так, делал лишь бы играло, воспроизводящую головку установил затертую от Астры - я ее шлифовал потом полировал,  но это пока временно, позже куплю и установлю  то что положено,  правда в Украине цены на их кусаются но ничего постепенно все сделаем...



Вот схемы хорошей найти не могу — спрашиваю возможно кто знает ссылку или есть у кого-то - оригинал?

Если конечно не трудно...   Благодарю за подсказки!

[goldmen8]

Конденсатор С20  100μF (альбом схем "Союз - 110")
