Помогите опознать SMD элемент Wintek 607i

[teamoon]

Добрый день уважаемые!

Спалили операторскую панель Wintek 607i 7"



Визуально поврежден какой-то SMD элемент. Помогите выявить что за зверь.



Корпус SOT23-6, или подобный. На корпусе маркировка B6=hMB, предполагаем либо стабилизатор напряжения, либо сдвоенные транзисторы, но какие характеристики не понятно.

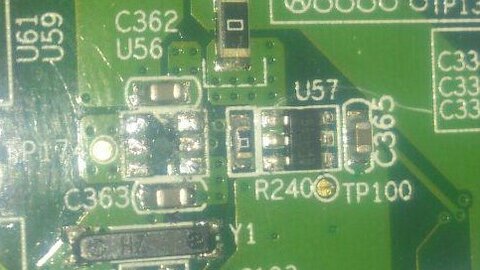

На фото видно: элементы U56 (удален), U57 стоят последовательно, но с разным включением. Оба этих элемента имеют одинаковую маркировку.

К сожалению фотки лучше нет.

[Гость Marseldriver]

Похожая схема, на вашу?

[teamoon]

Похожая схема, на вашу?

Я видел эту схему, но если ей следовать, то Vout2, Gnd и En2 закорочены. И на эти ноги приходит +3.3

Так что скорее всего не оно.

На фото ключевая нога - верхняя левая.

Изменено 28 Августа, 2017 в 08:39 пользователем teamoon

[Гость Marseldriver]

Если хотите 100% узнать элементную базу, то самый верный способ обратиться с службу поддержки. Попросить service manual для данной панели. _http://www.weintek.com/globalw/, раздел support.

[Гость Marseldriver]

А вот еще. Получается поставщик панелей в РФ ПЛК Систем. _http://www.plcsystems.ru/catalog/weintek/doc/index.php

Можно у них попытаться запросить. Но скорее всего, эффективнее будет запрос напрямую к производителю.

[teamoon]

Да, я написал производителю. Но мучают меня сомнения, что они предоставят. Я же не представитель, не дилер и не пуп земли :)

У ПЛКсистем поддержка только на уровне блочной замены и консультации по программной части.

[Гость Marseldriver]

У weintek, фтп в открытом доступе. Много прошивок, загрузчиков. Но мануалов к сожалению не нашлось. По куску платы на фото видно что стоят шунты 0 Ом, контрольные точки tp100, tp17. Похоже на стабы. Плохо что не видно что они запитывают. Так бы можно было определить нужное напряжение.

[teamoon]

Добрый день!

Винтек меня "послал"... к дистрибьютору. такую информацию они не предоставляют.

Да, к сожалению наскоком не удалось протрассировать, куда идут линии. На том чипе, который отсутствует, на левых (по фото) ногах сидит 3.3В, на втором чипе на этих ногах 0. Правые ноги уже (или пока) померять не могу, к сожалению.

[teamoon]

В общем это оказался RT9011-FMPJ6 как и указывал Марсель.



Теперь вопрос, чем его можно заменить, чтобы по ногам и электрике подходил?

Второй канал не важен, т.к. по схеме он не работает. А вот первый, 1.5В должен быть.

[logvoleg]

Правильно заданный вопрос содержит в себе половину ответа!

Заменить данный стабилизатор можно, что характерно, любым другим стабилизатором. Так как не нужна двухканальность, то выбираем одноканальный стабилизатор (коих на рынке большинство). Выходное напряжение вы знаете 1,5в., ток вроде как у RT-9011 до 300мА, вот на это и ориентируйтесь. Корпус любой, вы вроде как вход/выход/массу нашли соответственно можно любой стаб повесить.



Еще не плохо бы поискать почему родной стаб лег.

Изменено 7 Сентября, 2017 в 04:59 пользователем logvoleg

[teamoon]

....

Заменить данный стабилизатор можно, что характерно, любым другим стабилизатором.

.....

Еще не плохо бы поискать почему родной стаб лег.

Добрый день Олег! Давненько Вас не наблюдалось :)



Для экспериментов заменить чем-то с другой распайкой ног можно, скажем подвесив на проводки, но хотелось бы, чтобы крепко и надежно. Посему, с али жду посылочку с этой букашкой (больше нигде не нашел).



Вообще, изначально аппарат подох из-за попадания металлической стружки внутрь корпуса. Что еще могло утащить за собой это КЗ, как говориться - ХЗ. К сожалению схемы нет. Определюсь со стабом - там видно будет.



Спасибо откликнувшимся за помощь.

[logvoleg]

Добрый день Олег! Давненько Вас не наблюдалось :)

Доброго дня, Артем! Да все время работа отнимает, некогда в наш город зайти... :)



заменить чем-то с другой распайкой ног можно, скажем подвесив на проводки,

Так и надо сделать, что бы не завалить оригинальный стаб когда он приедет... :)
