Как измерить полосу пропускания выходного трансформатора звука ТВЗ

Рекомендованные сообщения

Уважаемые форумчане. Иногда возникает необходимость определить полосу пропускания выходного трансформатора прежде чем использовать его в конкретной схеме (по соображениям целесообразности монтажа). Существует ли доступная методика такой проверки и что нужно для её проведения.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сборка усилителя, с конкретным трансформатором, и измерение его характеристик...

Если есть выбор ТВЗ, то сравнение...

Ну как ещё ?... :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

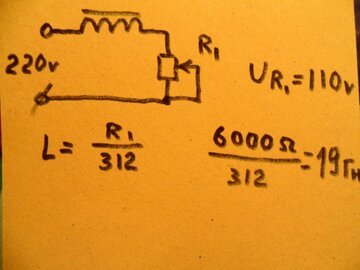

Если трансформатор заводской, то на него есть заводские данные. Если самодельный, то только как Юрий говорит. Можно еще померить индуктивность по методике, указанной на рисунке - это примерно покажет возможности транса при работе в нижних частотах. Мощность переменного резистора не менее 2 Вт.


Изменено пользователем Den101

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я бы попробовал с выхода любого каменного усилителя (Rвых = 0) через резистор величиной примерно равной выходному сопротивлению ламп(ы) подключить первичную обмотку трансформатора, а вторичную нагрузить сопротивлением, равным предполагаемой нагрузке.



Нужен ток подмагничивания ?

Включаем на выход усилителя электролитический конденсатор емкостью, обеспечивающей Fн, и организуем ток подмагничивания с помощью источника тока подключенного к первичной обмотке.



Конечно получить на первичной обмотке трансформатора уровень напряжения, необходимый для максимальной выходной мощности, вряд ли получится,

но полосу в первом приближении посмотреть будет можно.

С малосигнальными я так и делал.

Получалось довольно точно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Cпасибо всем за участие. Тему можно закрыть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Nickkolass

Ну как ещё ?... :smile:

Собрать макет для проверки только выходной каскад. Подать с блока питания необходимые напряжения (после тренировки) ламп.Подать белый шум с Adobe Audition звукового редактора и записать на него сигналограмму в wav формате. Потом смотрим и сравнивниваем в спектроанализаторе программы Sound Forge 7 (он есть и в Адобе, но в Фордже нагляднее и есть режим реального времени, что позволяет визуально подбирать на месте корректирующие ачх RC цепочки)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
