Alex007 Опубликовано 18 Марта, 2017 в 18:00 Жалоба Поделиться Опубликовано 18 Марта, 2017 в 18:00 Накидал тут схемку ИИП, хотелось бы послушать советов по ошибкам, так как хочу его собрать, попросил тоже самое на сайте паяльник, посоветовали собрать готовый проект , ну да ладно, есть у нас здесь спецы по импульсным блокам хотелось бы послушать их мнение так как раньше я не занимался ИИП. расчеты трансформатора и дросселя произведу потом. Ссылка на комментарий Поделиться на другие сайты Поделиться
Chugunov Опубликовано 18 Марта, 2017 в 20:54 Жалоба Поделиться Опубликовано 18 Марта, 2017 в 20:54 Ахмат! Я ни бельмеса не понимаю в ИИП. Но знаю что они достаточно капризны и имеют свои особенности. Одной схемки здесь мало, нужен конструктив, разводка, рисунок платы, осциллограф для настройки. Поэтому на паяльнике недаром советовали взять готовую конструкцию, будет у кого спросить совета когда возникнут проблемы. Это при условии, что раньше вы не занимались ИИП. Здесь нужен опыт именно в этой области. Поэтому не удивляйтесь, если здесь вам дадут тот же совет. 1 Ссылка на комментарий Поделиться на другие сайты Поделиться
Yamazaki Опубликовано 18 Марта, 2017 в 22:20 Жалоба Поделиться Опубликовано 18 Марта, 2017 в 22:20 Вы очень себе сэкономите себе усилия, если примените мощный БУ ATX блок питания, слегка подняв в нем напряжение. Причем надо выбрать такой, у которого одна линия 12В. Нет ничего невозможного, люди и сварочники сами делали, правда, спалив в процессе пригоршню транзисторов. На первый взгляд схема нормальная, хотя несколько устаревшая. Для первого опыта пойдет. Сейчас для мощных БП уже применяются (квази)резонансные контроллеры, синхронные выпрямители и т.д. Иначе тепловыделение становится просто неприличным. Допустим, у вас КПД 90%, вполне достойный показатель. 900вт потребления, 100Вт тепловыделения. Уже нужен как минимум кулер от процессора на охаждение всей этой радости. И он будет либо большим, либо шумным. В качестве драйверов я бы применил HCPL3120, у них лучше репутация в плане надежности (или, скорее, криворукоустойчивости). в помощь https://datagor.ru/practice/power/2919-metod-vybora-mosfet-dlya-iip.html Ссылка на комментарий Поделиться на другие сайты Поделиться
Alex007 Опубликовано 19 Марта, 2017 в 10:13 Автор Жалоба Поделиться Опубликовано 19 Марта, 2017 в 10:13 Спасибо за советы и ссылку обязательно учту, но все же хочется самому попробовать сделать, да и 60А с АТХ блока не снять, осциллограф с полосой 100мгц и дискретизацией 1 Гвыб/с имеется, детали есть желание тоже думаю попробовать. Ссылка на комментарий Поделиться на другие сайты Поделиться
Yamazaki Опубликовано 19 Марта, 2017 в 10:32 Жалоба Поделиться Опубликовано 19 Марта, 2017 в 10:32 ... да и 60А с АТХ блока не снять ...Смотря с какого) Их сейчас до двух киловатт делают, но цены просто заоблачные. Если попадется БУ-шный киловаттник недорого, почему бы и нет.Если не секрет, что питать будете? Ссылка на комментарий Поделиться на другие сайты Поделиться
goldmen8 Опубликовано 19 Марта, 2017 в 11:54 Жалоба Поделиться Опубликовано 19 Марта, 2017 в 11:54 ... Накидал тут схемку ИИП ...По схеме (по подбору деталей): Диоды (диодные сборки) 40CPQ100. Максимальный ток одного диода 20A. Даже если в параллельном включении это всего 40А а вам нужно 60А, где ещё будем 20А брать? В АТХ блоках в выпрямителях на 12В стоят диоды с обратным напряжением 200В, вы выбрали диоды с обратным напряжением 100В. Не спроста там такие диоды ставят. По трансформатору. Вторичную обмотку для обеспечения лучшей связи с первичкой, я советую намотать более с более равномерным распределением по всему кольцу. Всего четыре витка но все проводники в куче. А их там как я вижу больше десяти. Можно же их разложить равномернее. И на "Паяльнике" и на "Коте" эта тема сильно разжёвана и все подводные камни найдены, на все грабли уже наступили... В мощных блоках питания АТХ схема построена как сварочных аппаратах, по схеме "косой мост" или "прямоход". Что гораздо проще чем как у вас "полумост". А самодельные сварочные аппараты получаются как-раз размером с компьютерный блок питания. АТХ. Ссылка на комментарий Поделиться на другие сайты Поделиться
Alex007 Опубликовано 19 Марта, 2017 в 12:51 Автор Жалоба Поделиться Опубликовано 19 Марта, 2017 в 12:51 В схеме поочередно работает или верхняя обмотка и диод VD7, или нижняя обмотка и диод VD8. Средняя величина тока проходящего через каждую обмотку и диод, в двухполупериодном выпрямителе со средней точкой равна половине выходного тока выпрямителя. В этом случае можно применять диоды с меньшим допустимым током, то есть этот выпрямитель может отдать ток в 80А, средний ток через диод Ia = Id/2,максимальное значение обратного напряжения на диоде Uобр.max = 2√2 ∙ U2 = π ∙ Ud . то есть в моем случае 45.5 вольта,хотя согласен что запас по более не помешает,если не выдержат поставлю с более высоким напряжением ,пока такие как есть.Блок нужен в автомобильной тематике ,например при программировании авто требуется стабильное напряжение. Ссылка на комментарий Поделиться на другие сайты Поделиться
FOLKSDOICH Опубликовано 19 Марта, 2017 в 20:33 Жалоба Поделиться Опубликовано 19 Марта, 2017 в 20:33 А косого, типа: _http://danyk.cz/reg60v.html 2 Ссылка на комментарий Поделиться на другие сайты Поделиться

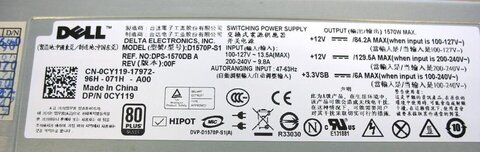

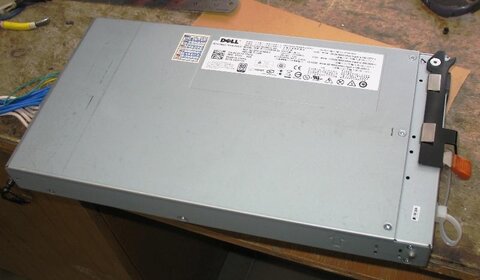

TANk Опубликовано 20 Марта, 2017 в 05:23 Жалоба Поделиться Опубликовано 20 Марта, 2017 в 05:23 Если все таки самому собрать не получиться, а БП будет сильно нужен, то надо смотреть (у китайцев на Али) БУ серверные блоки питания с разбора. Иногда попадаются интересные вещи и по хорошим ценам. Вот например: Блок питания выдает 12вольт при токе нагрузки в 130А Знакомый использовал для "фермы" считать биткоены без принудительного охлаждения, в результате принес его мне на ремонт. Покупал на Али за 4тыс (что для БП такого качества и мощности я считаю очень хорошей ценой). Ссылка на комментарий Поделиться на другие сайты Поделиться
Alex007 Опубликовано 20 Марта, 2017 в 13:54 Автор Жалоба Поделиться Опубликовано 20 Марта, 2017 в 13:54 Пока соберу на макете, отлажу и на плату ,купить конечно можно, но сам процесс изготовления мне тоже интересен,:smile: 1 Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость s237 Опубликовано 22 Марта, 2017 в 13:12 Жалоба Поделиться Опубликовано 22 Марта, 2017 в 13:12 Сам процесс изготовления не то что бы интересен, он сложный. Вот я 15 лет занят сварочниками, и каждый раз все по разному. Разная разводка печати, разная трассировка, разные комплектующие, да все по разному. И лишь только зная сам аппарат, я туда лезу уже около 15 лет. Здесь куча тонкостей. Просто КУЧА. Я знаю энтузиастов, решивших, что если это сделал один человек, то ему (ремонтирующему) все по плечу. Это не так. Первое замечание по схеме: ключ открывается положительным потенциалом. Ссылка на комментарий Поделиться на другие сайты Поделиться
Alex007 Опубликовано 23 Марта, 2017 в 05:49 Автор Жалоба Поделиться Опубликовано 23 Марта, 2017 в 05:49 Я конечно извиняюсь, но я не понял то что ключ открывается положительным потенциалам это ясно и это видно и по схеме,он что должен открывается отрицательным? N-канальный транзистор, поясните пожалуйста что вы имели ввиду. Ссылка на комментарий Поделиться на другие сайты Поделиться
