Комодик настольный из фанеры. Резка лазером

Рекомендованные сообщения

Гость sansanich

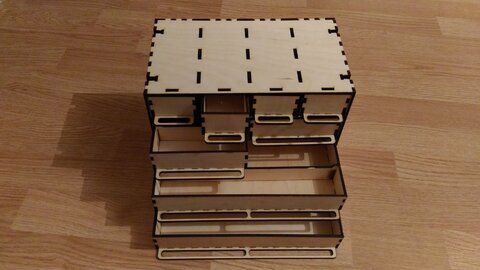

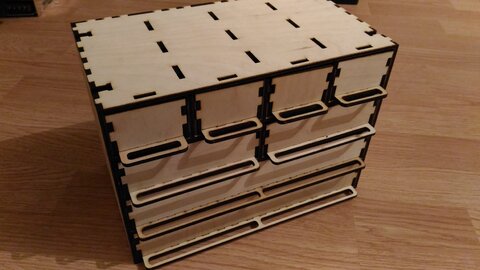

Вот, по случаю сегодня на работе лазером порезал. Если кому надо чертёжик, выложу :smile:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Чертеж был бы полезен. Сейчас услуги по лазерной резке чуть ли не в продовольственных магазинах предлагают (по крайней мере я знаю один Магнитовский магазин в котором кроме жратвы можно и фанеру лазером нашинковать) :wink:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость igor1969

У меня тоже свободный доступ к лазеру, чертежу был бы рад.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость sansanich

А как сюда файлы прикреплять?

Изменено пользователем sansanich

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... А как сюда файлы прикреплять? ...

Файлы пакуются 7Z или Zip_ом. Когда пишется сообщение справа внизу чуть ниже окна для набора сообщения есть кнопка "Расширенная форма" - нажимаем.



Слева внизу будет скрепка и надпись прикрепить файлы.

Обзор - выбираем архив.

Загрузить - загрузка выбранного файла на форум.

После этого жмем кнопку "Отправить" сообщение.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Еще вариант, если файлы очень большие, положить их в любое "облако", файлохранилище типа Яндекс.Диск, Mega.nz, Мэйл.ру и т.п., а сюда положить ссылку.

Ссылку оберните в тэг CODE (Код) - кнопка в менюшке.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость sansanich

Спасибо за подсказки!



Пользуйтесь на здоровье. Файл c комментами в CorelDraw.

Komod.zip



У себя покопаюсь, может ещё чего интересного найду.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сансаныч, загорелся вашим комодом, но не всё так гладко, как хотелось бы :biggrin:




1) Файл - это скорее набросок, пусть даже чертёж, НО это НЕ ФАЙЛ ДЛЯ РЕЗКИ, т.е. его нельзя просто скинуть на флэшку и пойти к резальщиками.

Контур не у всех деталей не замкнут (щупал мышкой), детали разложены на листе 1000х1000 не экономно, присутствуют лишние рамочки, надписи, которые мало что объясняют, но резать будут мешать.

У вас другого файла не сохранилось, вот прям по которому вы резали?



2) Прошу вас сделать несколько фоток (или короткий видос) - как происходит сборка, что куда и как оно всё держится - куда джоитн, куда стоппер. Т.е. тут ни гвоздя, ни клея?



3) Какой точно материал, просто любая фанера? Толщина? Спрашиваю, т.к. у джоинта ширина детали 8,5 мм и усами шириной в 1,5мм (!!!). Сломается? :think:



4) Количество деталей в файле верное? Этих самых джоинтов нужно всего 4 шт.? А стопперов?



У меня, в отличии от Танка, в соседнем магазине нету лазера, мне на другой конец города ехать, потому хочется всё сделать правильно за один раз.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость sansanich
... Файл - это скорее набросок ...

Тут всё просто) В любой уважающей себя конторе где режут лазером, должны принимать файлы в формате .cdr и потом они его экспортируют в .ai (ну по крайней мере я так делаю для нашего китайского станка), да и размещать детальки они должны сами исходя из рабочего поля станка. А контуры я не замыкал (да и не к чему это, мне не мешало ни сколько) и резал каждую детальку по отдельности, это что-бы использовать обрезки фанеры, ну не выбрасывать-же их :smile: . Кстати фанерка нужна 4мм. Завтра постараюсь пошагово сфотографировать этапы сборки, ну и выложу файл с теми детальками которые я вырезал в нужном количестве, т.к. как по мне, так они не все нужны. А сам чертёж взят с просторов иннета, уже даже и не помню откуда и как давно.

Да, и ещё! Эти комоды можно соединять между собой как на фото,что очень удобно!

P.S.: ко мне можно на ты :wink:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Господа, а кто может точно сказать какой мощности лазера достаточно чтобы нарезать такой комодик. Из личного опыта. А то теории много в инете, и данные расходятся. Просто чуть выше прозвучала фраза про китайский лазер, я тоже переодически на них смотрю, но мощность у них не сильно большая. Опять же из опыта, можно резать за несколько проходов? или совсем все плохо будет?



Дмитрий.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость sansanich

Господа, а кто может точно сказать какой мощности лазера достаточно



Дмитрий.

Думаю что мощности в 60Вт будет предостаточно. Я же резал на лазере 90Вт. На счёт нескольких проходов точно не скажу но на окололазерных форумах ребята резали фанерку и с мощностью 5Вт, но не толстую.



И так, файл с теми детальками которые резал прикрепляю.

Komod.zip

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость sansanich

Ссылка на скачивание архива с фотками. Фото пронумерованы соответственно шагам сборки.

https://yadi.sk/d/24wdoRjq3E8Goz
