Непонятный паяльник в станции ATTEN AT969D. Как он мерит t? Метрологи, хэлп!

Рекомендованные сообщения

Добрый день, други мои!

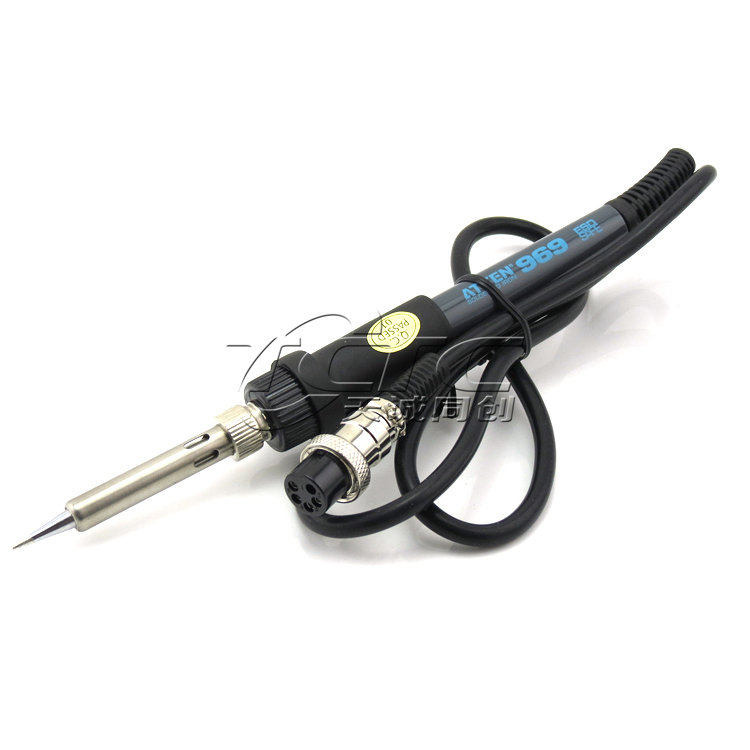

Попалась мне в руки антистатичекая паяльная станция ATTEN AT969D.С индикацией, МК-управлением, автоматическим засыпанием и калибровкой температуры.



Паяльник на популярных 900-х жалах, сделан умнее и добротнее аналогов (всякие Люкеи и т.п.).



ATTEN-AT969A-handle-piece-AT969D-thermostatic-temperature-lead-free-soldering-station-special-handle.jpg



Нагреватель внутри стальной (уже обсуждалось в теме о паяльниках),

+ плата в рукоятке фиксируется в направляющих,

+ жало заземлено отдельным проводом,

+ питание нагревателя от отдельной обмотки трансформатора,

+ жала сидят на нагревателе как влитые, с запасом упираясь в дно (а не как в Люкеях),

+ на обойме жала - термобарьеры (овальные окошки), чтобы не нагревалась ручка,

+ провод паяльника силиконовый термостойкий, достаточно мягкий (позор Люкею),

+ качественный авиационные разъём на резьбе (опять позор Люкею).



Паяльники AT969 продаются отдельно от станций. Была идея взять на мой Люкей или собрать простую аналоговую станцию.

НО НЕ ТУТ ТО БЫЛО!

Знаю, что паяльники станций бывают с термопарами и с термисторами.

Знаю, что из-за этого цепи контрля разные. Но при желании переделать одно в другое и обратно можно.



2pcs-lot-The-genuine-ATTEN-AT969A-AT969D-heated-iron-heating-core-core-60W-two-stainless-steel.jpg

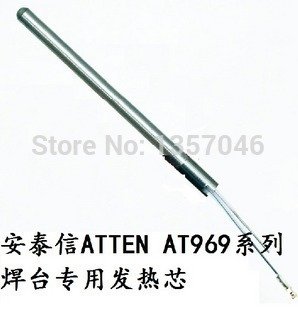

Так вот, тут имеем из нагревателя ВСЕГО ДВА ВЫВОДА! Т.е. нету ни термистора, ни термопары в привычном смысле.

Порыл Интрнет, отрывочно понял, что вроде внутри нагревателя на месте спая чего-то-с-чем-то образована "термопара", сигнал от которой считывается по тем же двум проводам.

Т.е. в один момент времени мы по двум проводам паяльник греем, в следующий момент времени мы по тем же двум проводам читаем термопару...





ВОПРОСЫ:

1) С чем мы тут имеем дело на самом деле? Где датчик температуры, какой он и как он работает?

2) Дайте посмотреть на схемное решение работы с таким паяльником. Не понимаю, как оно там бегает в две стороны по двум проводам.

3) Почему одно не мешает другому?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Померил паяльник по пинам разъёма.

1-2 = 11 Ом

3 - заземление

4-5 = шариковый датчик положения для функции SLEEP



Итого, на 1-2 пинах ничего кроме сопротивления нагревателя нет. ЭДС не наводится - значит никакой там термопары нет!

Как же станция мерит температуру?

Я только предполагаю, что измеряется сопротивление нагревателя. Чем выше t С, тем больше R нагревателя.



Но ведь это, извините, жопа какая-то? Неужели это так и есть?

Тогда все описанныев первом посту вопросы остаются с новой силой!

Хэлп!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Я только предполагаю, что измеряется сопротивление нагревателя. Чем выше t С, тем больше R нагревателя. ...

именно так...

Точность ниже, чем с термопарой, но вполне приемлема...



Как вариант:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Юрий, а нет ли у вас чего-то похожего, только без импульсного питания? Чего-то глаза разбегаются. :smile:

И с регулирующим элементом - симистором или полевиком.



"А нет ли у вас точно такого же, только с перламутровыми пуговицами? Нету? Будем искать!" (С)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

элементы ИБП удаляем

на место L1 ставим симистор типа bt137-600e

на упр.электрод симмистора через органичительный резик в 1 кОм подаём сигнал с 1 ноги IC2a

всё

?



Нет, не канает.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Игорь, схема из сети, как и вот эта:


Думаю можно адаптировать под меньшее напряжение...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В Радио тоже схема на 220 вольт описывалась.




По схеме в Радио были дополнения в №2 2007 стр.54.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ринат, спасибо! Пойду журнальчик найду, покурю.

Ребяты, у кого ещё есть варианты, ссылки - складывайте пожалуйста.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот простая схемка:




Ссылку статьи, если нужно, скину в личку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Мне этот паяльник напомнил паяльные станции на T12. Там тоже два контакта используются и для нагрева , и для считывания температуры.

типа такой T12 Digital Soldering Station





Может, стоит покопать в этом направлении?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Предположу такое: паяльник питаем не источником напряжения, а источником тока. Тогда падение напряжения на нагревателе будет меняться в зависимости от температура нагревателя. Как только напряжение дошло до той той точки, которая соответствует заданной температуре, отключаем нагрев. Через секунду опять включаем, всё по-новой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я не особо разбираюсь, но мне кажется, что, если откалиброван нагреватель, то, да.



Кстати, а корпус нагревателя электрически не присоединен к схеме?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
