Sergiy_83

Ремонт осциллографа DSO5072P

Рекомендованные сообщения

Всем привет.

Какая то черная полоса у меня. Только появилось свободное время для творчества, как все ломается, то дисплей в мультиметре потек, паяльник сгорел, и вот осциллограф меня расстраивает, какие то шумы, постоянная составляющая появилась.


Подозрение.

Заметил, что реле аттенюатора вроде щелкают как то странно, такое ощущение, что не срабатывает в некоторых положениях.



Вопрос.

Может у кого есть Hantek? При каких положениях щелкают реле аттенюатора? у меня только 200/500 mV щелкает.



Что проверил.

Схему нашел, проверил питание, вроде все окей. Но там есть Напряжения ± 9V. и +9V по факту 6,5V

на схеме указано, что это напряжение считается в норме от 6,5-9V

далее оно идет на стабилизатор 5V и по выходу оно нормальное, но я думаю что если потребление увеличено, то на входе может быть просадка.



Буду признателен, если кто сможет замерить в своем DSO напряжения блока питания.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

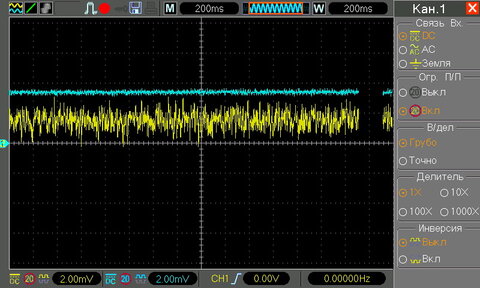

... какие то шумы, постоянная составляющая появилась. ...
У первого луча в меню установлен щуп Х1. У второго - тоже, или, может, Х10?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У первого луча в меню установлен щуп Х1. У второго - тоже, или, может, Х10?

Нет. Все тоже самое X1.

Переключение множителя ничего не меняет на экране, кроме значения V / DIV. Лучи не двигаются.



Релюшек там тьма, а щелкают только две получается


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Переключение множителя ничего не меняет на экране, кроме значения V / DIV. Лучи не двигаются. ...

очевидно, что не работает переключение входного аттенюатора...

надо определиться в каком положении он "залип" (подачей сигнала (уровня) на вход), а далее смотреть "логику" с релюшками по схеме...

... Релюшек там тьма, а щелкают только две получается ...

судя по фото, в каждом канале, на входе стоят два реле (четыре положения, на четыре режима аттенюатора) и щёлкать там больше нечему.

ПО не пробовали переустановить, может "глюк" ?...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Может, поможет разобраться ...
Не усмотрел ни одной релюшки на предложенной схемке. :helmet:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

очевидно, что не работает переключение входного аттенюатора...

надо определиться в каком положении он "залип" (подачей сигнала (уровня) на вход), а далее смотреть "логику" с релюшками по схеме...



судя по фото, в каждом канале, на входе стоят два реле (четыре положения, на четыре режима аттенюатора) и щёлкать там больше нечему.

ПО не пробовали переустановить, может "глюк" ?...

Сегодня включил шума нет :idea: , такой же как и на втором канале (это без щупов). Проверил по вашему совету, напряжение показывает верно. Смещение осталось. Помню не было никаких смещений раньше.

Посмотрел по схеме - реле делителя одно. Еще реле на какую то автоколибровку (наверное за смещение и отвечает) и еще одно (оптрон) наверное AC/DC.

ПО не пробовали переустановить, может "глюк" ?...

Пока нет, да и страшновато немного.

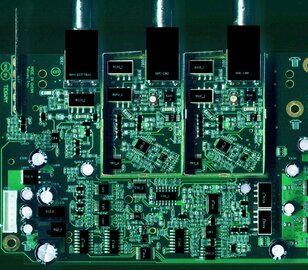

Вот есть схема входных цепей. Может, поможет разобраться.

Спасибо она похоже новее чем моя. У вас полностью есть?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Со смещением проблему вроде решил, оказывается в меню утилиты есть пункт "самокалибровка" запустил и оба канала стали на одинаковым уровне. С прогревом немного смещаются вверх.

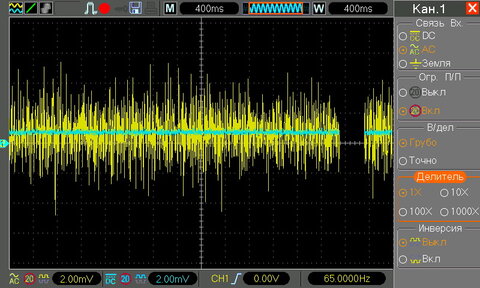

А вот шум на первом канале появляется с прогревом. Изначально при включении шумы одинаковые на обоих каналах, через полчаса:


Одно радует, при увеличении предела шум уменьшается.И на популярных пределах 1V, 5V не заметен. Кто знает, может так всегда и было, на пределе 2mV я никогда не работал, пока не

прикупил щуп x100.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... может так всегда и было, на пределе 2mV я никогда не работал, пока не прикупил щуп x100. ...
Дай Бог! Может и ремонтировать ничего не нужно и "черная полоса" прошла!!! :cool:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Дай Бог! Может и ремонтировать ничего не нужно и "черная полоса" прошла!!! ...

К сожалению нет, постоял еще, появилась дикая постоянная составляющая 3 клетки. Ручка регулировки луча в низ его не опускает только вверх. Луч виден только на положениях 200mV и 5V в остальных за пределами экрана (зашкаливает). Мракобесие короче. И самое хреновое что неисправность не постоянна. Видео снял, на ftp вечером скину.

Изменено пользователем Sergiy_83

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... она похоже новее чем моя. У вас полностью есть? ...
Есть для производимых в 2009-2011, но это схема не из мануала, а снятая ребятами "реинжинирингом". Могут быть ошибки. Во входной цепи там 3 реле - вместо оптрона с полевиками - тоже реле.

Размер большой, тут не прикрепишь. Кинул в личку.

Изменено пользователем Lexter

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

появилась дикая постоянная составляющая 3 клетки. И самое хреновое что неисправность не постоянна.

Возможно где-то плохой контакт, нечеткая работа реле. Кстати, в купленной мною паре щупов-делителей, в одном постоянно нарушается контакт.

Попробуйте взять изолированную "палочку" и постучать по платам, по реле, по всем подозрительным местам - повлияет это на картинку или нет. Всё может быть - и плохая пайка, и дефектная деталь, плохой контакт в переменном (подстроечном) резисторе, даже в конденсаторе, это может и шум вызвать. Прошивку я бы не торопился пока менять.
