Самодельные панели к лампам Г807

Рекомендованные сообщения

Гость msa64

Хочу поделится как можно самому сделать панели к Г807. Как-то давно они были в дефиците.



По интернету я купил 4 штуки б/у и уже по ним сделал ещё 4 штуки. Для этого я нашёл такой же текстолит коричневого цвета и такойже толщины 1,5 мм.

Пришлось одну панель заводского изготовления разобрать, по бокам панели я аккуратно извлёк 2 заклёпки которые соединяют 2 половинки панели (панель состоит из двух частей).



Снял с обеих размеры, и на приготовленных текстолитовых заготовках начертил размеры, можно сделать по другому, в заготовке просверлить необходимые два отверстия под заклёпки ∅ 2,5...3 мм, потом приложить верхнию часть заводской панели, прикрутить её двумя болтами М2,5...М3 и острым шилом начертить прорези и отверстия на прикрученной заготовки текстолита.



В верхней заготовки сверлим 5 отверстий ∅ 6 мм под выводы лампы, после делаем узкие прорези 1,3...1,4 мм х 6 мм для выводов нижней половины панели, для этого сверлил 3 отверстия сверлом 1,3...1,4 мм, после пробойником сделанным из болта прорубал щель между этими 3 отверстиями, и так для каждого вывода панели.



Выводы панели я сделал из тонкой оцинкованной жести. Лампы Г807 входят в панели чуть туго, не качаются и контакт надёжный.

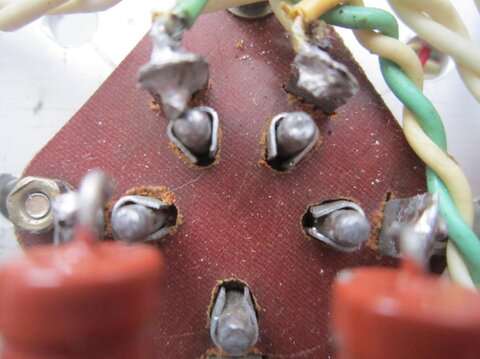

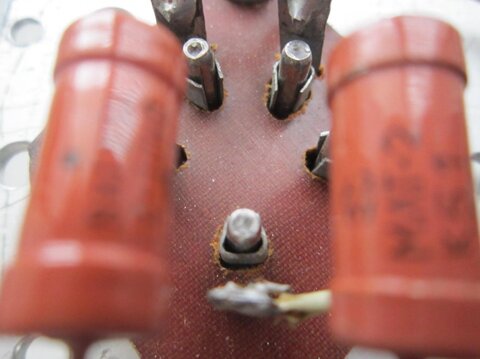

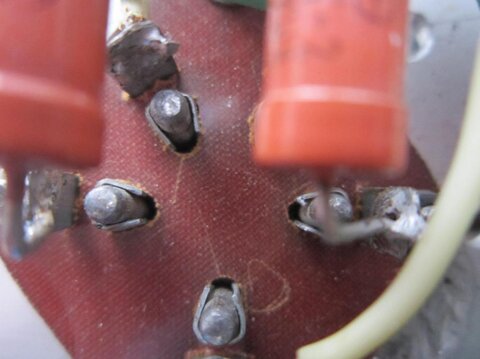

Вот все фотографии собрал, судите сами.

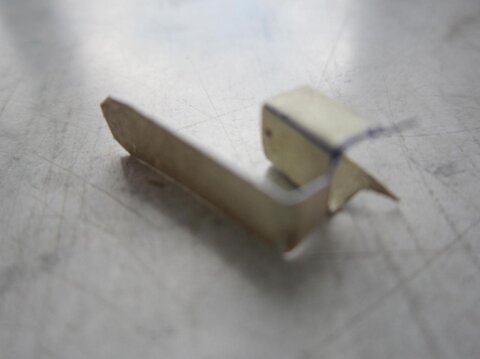

Это шаблон сделан из плотного пластика по которому делал выводы панелей. Вырезанные выводы в 4 местах по линиям сгибаются. Два усика отгибаются в стороны.
