Двухтактный ламповый усилитель 6Н1П + 6Н23П + 6П14П

Рекомендованные сообщения

Гость JustHunteR

Коллеги, доброго времени суток!



Нужна помощь профессионалов лампового звука с нашего форума. Слежу за журналом Датагор уже достаточно давно, собираю на лампах тоже давно. До сего дня собирал в основном SE и простенькие маломощные PP.



Сейчас же появилась необходимость в достаточно мощном PP, для дома в качестве оконечника для винила+радио+блютуза, но суть не в этом. Перечитав журнал и многую часть интернета относительно ламп, собрав все самое лучшее (на мой взгляд), сделал схему одного канала усиления (схему блока питания не выкладываю, там все просто: ТАН да кенотронный выпрямитель.






Хочу спросить совета у понимающих и занимающихся людей, имеет ли право данная схема на существование, если да, то верно ли я посчитал все номиналы, а то в некоторыхместах таки закрадываются сомнения.



Просьба не критиковать выбор ламп, т.к. на мой слух именно эти лампы должны играть.



П.С. все лампы кроме 6х2 и 6е1 питаю постоянным накалом, отдельная обмотка на преамповую часть каждого канала и отдельная обмотка на каждую пару 6п14. Выходной трансформатор на базе и с параметрами tw6pp, их использовал, они мне нравятся, единственное исключение что там будут выведены 2 точки ультралинея на 35 и 65 % от питания. И соответственно возможность использования в четырех режимах, в зависимости от стиля музыки, т.к. как показывает практика каждый режим хорош для своего.



П.П.С. а так же вопрос о возможности замены двух диодов в драйвере 6е1 на лампу 6х2, знаю что многие скажут это лишняя лампа и нецелесообразно, но если будет работать мне бы хотелось так.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Чтобы R28 и R29 что-то регулировали, их необходимо установить так: R28 между правой обкладкой С1 и верхним выводом R7, а R29 между правой обкладкой С2 и нижним выводом R8, и увеличить их сопротивление хотя бы раза в 2-3. Объясню: поскольку входное сопротивление лампы во много раз превышает номинал регулировочных резисторов 10кОм, эффекта от установки их в указанное вами место схемы практически не будет, а звук они, возможно и подпортят...

Но на практике так делать тоже не рекомендую: для балансировки плеч правильнее в небольших пределах подобрать номинал резистора R4.

Изменено пользователем shaytan

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Слева - направо:

1) R1 не нужен,

2) на входе нужен потенциометр-рег. громкости 22-47 ком.,

3) балансировка плечь по сигналу (как сказали выше) резистором R4 или R6,

4) R28, R29 не нужны (бессмысленны и вредны),

5) ЗАЧЕМ ? - применять автосмещение (R19, R20) и дополнительно фикс. смещение (от ист

-50В.). Достаточно что то одно. Предпочтительно фиксированное.

6) При применении фикс. смещ. у резистора R30 слишком мал номинал. И вообще, лучше применить два подстроечника отдельно на каждую лампу, тогда можно регулировать токи покоя отдельно.

7) Достаточно (более чем) трёх режимов: трид, период, УЛ40%,

8) На 6Х2П - это не "драйвер", а детектор сигнала.



Николай, вам необходимо почитать про ламповые каскады (входное сопротивление и т.п....)

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А я бы ещё одну группу на переключатель добавил, чтобы была возможность ОС в каждом режиме свою подобрать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

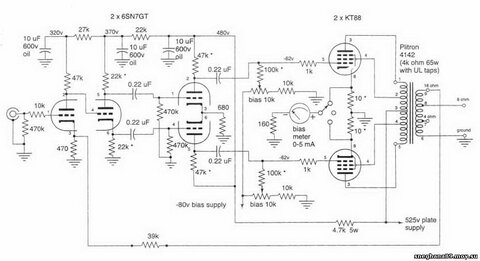

Я еще поразмыслил над вашей схемой, и могу предложить такое (все ИМХО, конечно):

1. Раз уж Вы решили пропустить сигнал последовательно через 2 лампы предварительного усиления, то, возможно не обидетесь пропозиции поменять их местами - 6н23п - VL1, 6н1п - VL2. Поясню: на аноде левого триода первой лампы при питании 280 В Вы никак не получится установить больше 100-120В, к нему ведь подключается еще фазорасщепитель, для которого тоже нужно обеспечить должное напряжение катод-анод, а оно получится вольт всего 180-160 на лампу и R4. Известно, что 6н1п более высоковольтная лампа, и какие уже искаженные сигналы вы получите с такого фазоинвертора, не понятно. А 6н23п отлично подойдет: на аноде левого триода получится вольт 80-85, на R6 и R4 тогда по 82-88, соотв. анод-катод правого триода 90-100. Вполне ничего. Токи - левый триод где-то 3 мА, правый - 3,5 мА. И для 6н1п на месте VL2 полинейнее режим получится.

2. Паял я раньше что-то похожее. Если использовать 6п14п только в пентоде и в УЛ включении, и учитывая, что ООС получается не очень сильная - можно попробовать второго каскада (драйвера VL2) и не ставить - VL1 должна раскачать ВК. Правда чувствительность такого варианта получится под 1В.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо, теска!

Вот, нашел свои старые расчеты, только питание сменил на 280В и R1, R2 на 22k


Напряжения указаны после двоеточия (справа возле номера узла). Пример для аналога лампы 6н23п.

Изменено пользователем shaytan

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость JustHunteR

Слева - направо:

1) R1 не нужен,

2) на входе нужен потенциометр-рег. громкости 22-47 ком.,

3) балансировка плечь по сигналу (как сказали выше) резистором R4 или R6,

4) R28, R29 не нужны (бессмысленны и вредны),

5) ЗАЧЕМ ? - применять автосмещение (R19, R20) и дополнительно фикс. смещение (от ист

-50В.). Достаточно что то одно. Предпочтительно фиксированное.

6) При применении фикс. смещ. у резистора R30 слишком мал номинал. И вообще, лучше применить два подстроечника отдельно на каждую лампу, тогда можно регулировать токи покоя отдельно.

7) Достаточно (более чем) трёх режимов: трид, период, УЛ40%,

8) На 6Х2П - это не "драйвер", а детектор сигнала.



Николай, вам необходимо почитать про ламповые каскады (входное сопротивление и т.п....)





1-2: про регулировку громкости до сих пор не могу определиться куда ее ставить: в преамп или оконечник.

5. Про фикс. смещение на каждую лампу отдельно понял, спасибо!

7. Возможно, но трансы уже намотал

8. 6х2 будет корректно работать в данном включении?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость JustHunteR

Слева - направо:

1) R1 не нужен,

2) на входе нужен потенциометр-рег. громкости 22-47 ком.,

3) балансировка плечь по сигналу (как сказали выше) резистором R4 или R6,

4) R28, R29 не нужны (бессмысленны и вредны),

5) ЗАЧЕМ ? - применять автосмещение (R19, R20) и дополнительно фикс. смещение (от ист

-50В.). Достаточно что то одно. Предпочтительно фиксированное.

6) При применении фикс. смещ. у резистора R30 слишком мал номинал. И вообще, лучше применить два подстроечника отдельно на каждую лампу, тогда можно регулировать токи покоя отдельно.

7) Достаточно (более чем) трёх режимов: трид, период, УЛ40%,

8) На 6Х2П - это не "драйвер", а детектор сигнала.



Николай, вам необходимо почитать про ламповые каскады (входное сопротивление и т.п....)





1-2: про регулировку громкости до сих пор не могу определиться куда ее ставить: в преамп или оконечник.

5. Про фикс. смещение на каждую лампу отдельно понял, спасибо!

7. Возможно, но трансы уже намотал

8. 6х2 будет корректно работать в данном включении?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость JustHunteR

Спасибо, теска!

Вот, нашел свои старые расчеты, только питание сменил на 280В и R1, R2 на 22k


Напряжения указаны после двоеточия (справа возле номера узла). Пример для аналога лампы 6н23п.



Юрий, а если в качестве Х5 использовать 1/2 6Н23, а в качестве Х6 1/2 6Н1?



Доберусь до дома - откорректирую схему с кое-каким пересчетом..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость JustHunteR

Получается если я все правильно понял, то должно так получиться?



Спасибо, теска!

Вот, нашел свои старые расчеты, только питание сменил на 280В и R1, R2 на 22k


Напряжения указаны после двоеточия (справа возле номера узла). Пример для аналога лампы 6н23п.



Юрий, мне кажется что все же стоит оставить вторую лампу предусилительного каскада, т.к. в триоде может не хватать мощности на раскачку.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость JustHunteR



5) ЗАЧЕМ ? - применять автосмещение (R19, R20) и дополнительно фикс. смещение (от ист

-50В.). Достаточно что то одно. Предпочтительно фиксированное.





Юрий, а чем плохо автосмещение? Схем с авто+фикс смещением в интернете очень много и отзывы хоршие

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
