Игрушка Hasbro Playskool "Слоник", что за микросхема? Ремонт

[Гость Evgen7703]

Доброго времени суток!

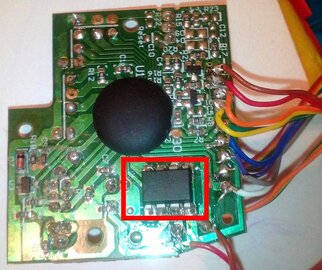

Подскажите, что за микросхема DIP-8?

Маркировка сверху:

AMMD1AP

1338





Находится на плате от игрушки Playschool-слоник.

[Datagor]

Привет.

От вывода МС идёт красный провод - куда?

Если на динамик, то очевидно это какой-то маломощный УЗЧ.

[Gorbynkov]

Ну конечно-же. А что же ещё.... Логика подсказывает - УНЧ.

И Поиск подтверждает......

Сори, не ту картинку поставил..... Исправляюсь...

[Гость Evgen7703]

День добрый!

Во вложении вид соединений.

[Datagor]

... А что же ещё.... Логика подсказывает ...

Логика вам как-то очень криво подсказывает.

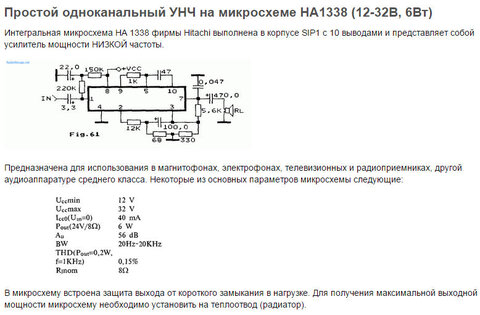

Вы предлагаете корпус SIP-10 вместо DIP-8. Не говоря уже о 6 Вт в пластиковой детской игрушке, где динамик вероятно 0,25 Вт.

Ну и где она, логика-то?

:biggrin:

[Gorbynkov]

А и не посчитал...выводы. Всё спешка. Наткнулся в поиске на НА1338........

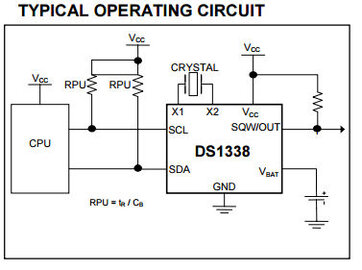

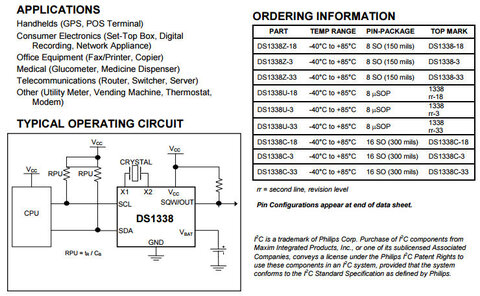

Возможно время.... 1338 U или Z

Смотрите, - кварц там присутствует рядом где-то?

Евгений, а поясните с какой целью интересуетесь. Что за игрушка? Какие функции? Что не работает?

[Гость Evgen7703]

суть игрушки в том, что ребенок дергает за хобот слоника и она рандомом выбирает букву и озвучивает ее. нажимается кнопка выбирается по порядку следования буква алфавита и озвучивается.

не работает все, подаешь питание мимо этой платы, где микросхема буквы крутятся непрерывно.

[Gorbynkov]

Так есть там кварц где-то?

[Datagor]

Евгений, в чём смысл этого гадания на кофейной гуще? Будем всё перебирать, что Гугель находит по 1338? :biggrin:

Нету в этой игрушке часов реального времени, не-а. :sleep:



Очень большой шанс, что это заказной чип для Хасбро и добыть новый можно только у донора.

[Gorbynkov]

Евгений, в чём смысл этого гадания на кофейной гуще?

Наверно да, .... Честно сказать - с игрушками как-то не сталкивался.

Да вижу - ищет человек по всем форумам...

[Гость Evgen7703]

Ладно, спасибо всем за помощь. Буду искать донора.

[wolf]

Доброго времени суток всем, плата разве не двусторонняя? Если можно оборотную сторону выложите. И все встанет на свои места.

Изменено 2 Ноября, 2016 в 04:02 пользователем wolf
