Часы и индикатор уровня сигнала из микроволновки

Рекомендованные сообщения

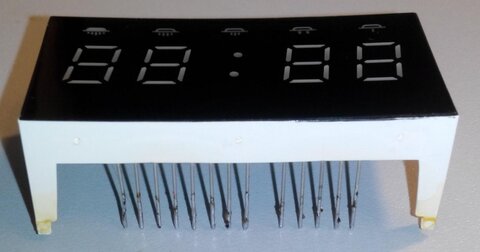

Собственно есть такой индикатор

Сильно знающие в цифре - подскажите реализацию, на этом индикаторе, часов и уровня выходного сигнала.

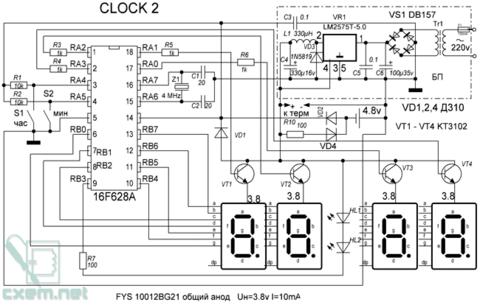

Подойдет-ли такая реализация?



Изменено пользователем coooler

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не видно выходного сигнала, уровень которого требуется измерять. А так часы как часы с заранее неизвестной точностью хода.

Изменено пользователем brat_vl

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Подойдет ли такая реализация? ...
Чтобы повторить эту схему, вам потребуется найти от неё "прошивку" контроллера. А чтобы использовать данный индикатор, проверьте, что совпадает расположение выводов. Если не совпадает - схему придётся подкорректировать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тут даже интуитивно: слева выводы сегментов и разд. точек, справа 5 разрядов. Осталось определить, анод или катод.
