Усилитель С. Климанского на 6Ф5П. Фон, нет звука

Рекомендованные сообщения

Добрый день!

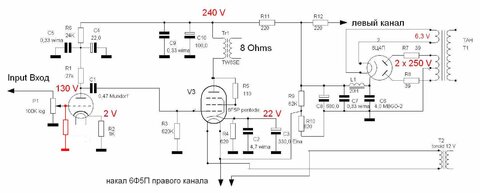

Собрал усилитель по схеме Климанского

_klimanski.com/wp-content/uploads/2009/08/6f5p_se.jpg



Проблема началась после отключения щупа выключенного осциллографа от массы - появился фон, звук пропал.

Подключил щуп на массу - все снова работает, куда копать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Максим_В

Блин, такие простейшие схемы и проблемы. Ищите ошибку ,перед запайкой элементов входной контроль ,чистая пайка и полное игнорирование любого активного флюса !



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Нарисованный красным цветом резистор от сетки триода на землю, сопротивлением от 100кОм до 470кОм должен быть обязательно впаян. Возможно Сергей, когда рисовал схему его нарисовать забыл.




Изменено пользователем tank

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всем спасибо за помощь! Дело, как обычно, в собственной невнимательности - не подключил землю на входные разъемы.

Резисторы тоже впаял. Звучит хорошо, мощи бы добавить еще :).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Плюсанул! Внешний вид понравился. Особенно белы



Белый цвет. Так и видится рядом белый айфон с подставкой (с линейным выходом). Мини система для хорошего звука. :music:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Володя, поздравляю с законченной конструкцией! :cool:



Скажу, как художник - художнику: очень неудачно скомпоновал предметы для съёмки.

Корпуса АС нужно раздвинуть хоть немного и одну колонку повернуть на некий красивый угол - полуанфас.

Сейчас фотка смотрится как навесной кухнонный шкаф, две белые распашные дверки и внизу полочка для специй.

Один в один! :wink:
