Лампы 6Ж32П, 6Ж9П. Как устранить микрофонный эффект?

Рекомендованные сообщения

Добрый вечер всем.

На днях, решил использовать лампу 6Ж32П. Микрофонный эффект "сотрясал" звук в акустике. Как только не пробовал менять усиление, третью сетку на катод, на землю.



Оказалось, просто.

В триодом включении, соединяем вторую и третью сетку с анодом.

Результат стабилен и никаких признаков микрофонного эффекта вообще не наблюдается.



Но вот засада.

Этот трюк НЕ проходит на лампе 6Ж9П (в низком профиле).

Может кто подскажет, как избавится от микрофонного эффекта в 6Ж9П?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Нужно иметь ввиду: микрофонный эффект это электромеханическая особенность лампы. Обусловлена механической жёсткостью внутренней конструкции электродов. Если электроды (в основном сетки и подогреватель в "прямонакалах") при механическом воздействии вибрируют, то происходит модуляция с частотой вибрации, по принципу лампового микрофона.

Величина микрофонного эффекта зависит от типа лампы, наиболее выражена в пентодах (многоэлектродных лампах) с большим коэффициентом усиления и крутизной характеристики. И соответственно в "толстых" лампах, с большими "диаметрами" анода и сеток в плане.



Видимо у 6Ж32П в основном "микрофонила" вторая сетка, Сделав её анодом и снизив усиление (переводом в триод) вы избавились от паразитного эффекта.

Если 6Ж9П "не хочет исправляться" электрическим способом, то выход один - механический. Подушка-амортизатор, демпфер.


Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

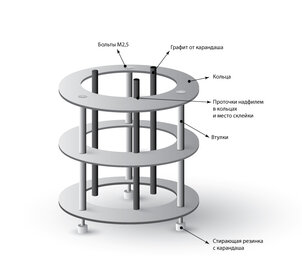

Сложно сказать, как подавить микрофонный эффект в вашем экземпляре 6ж9п лампы. Если применение именно такой необходимо, то возможно, стОит попробовать такую же от другого производителя, или что надежнее - поискать забугорный аналог, скажем EF861 - я приблизительно такие применял (приложение), все работало хорошо...

post-6135-0-94662400-1470036559.txt

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А зачем использовать 6Ж32П в триоде? Ну, лампы на выходе - еще можно понять...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... А зачем 6Ж32П в триоде? ...



Она по стилю будущего корпуса привлекательна.



... Видимо у 6Ж32П в основном "микрофонила" вторая сетка ...



Не вторая сетка. Третья. Когда третью обратно присоединил к катоду или корпусу, эффект вернулся. У меня в наличии 8 шт. перепроверил все. Практически на всех одно и тоже, кроме одной.



... скажем EF861 ...



Красивая...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Не вторая сетка. Третья. ...

Тем более легко объяснимо: третья сетка наиболее "габаритная" и соответственно, больше подвержена механическим деформациям от внешних вибраций.

А когда она была подключена на корпус (или катод), то являлась одной из обкладок ёмкостного датчика лампового микрофона по аналогии с рисунком:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не совсем понял про емкость. Как влияет механическое воздействие на электроды и емкость сетка-анод? Насколько мне понятно, что когда в колбе лампы отсутствуют держатели соединяющие электроды со стеклом, то эффект достаточно выражен. Так как электроды держатся только на выводах к ножкам и вибрация больше, чем тоньше выводы.

Думаю, что самым оптимальным вариантом будет устранение влияния на колбу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Как влияет механическое воздействие на электроды и емкость сетка-анод? ...

В простейшем ламповом микрофоне, ёмкостной датчик (две обкладки, одна из которых подвижна и вибрирует под воздействием звуковых волн) включен между анодом и первой сеткой. При вибрации обкладки изменяется ёмкость, что приводит к модуляции анодного тока лампы.



В "нашем" случае внешнего датчика нет, роль подвижной обкладки "по совместительству" выполняет третья сетка, а неподвижной - анод.

При механическом воздействии, третья сетка вибрирует, ёмкость меняется, анодный ток модулируется, лампа "микрофонит".






При соединении третьей сетки с анодом виртуальный ёмкостной датчик замыкается накоротко.



Обычно "опираются" на стекло не электроды лампы, а вся конструкция, собранная на пластинах из слюды.



А почему именно третья сетка подвержена больше всего вибрации и как с этим бороться, я написал выше:

... третья сетка наиболее "габаритная" и соответственно, больше подвержена механическим деформациям от внешних вибраций. ...
... выход один - механический. Подушка-амортизатор, демпфер. ...
Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Теперь понятно. Большое спасибо за объяснение,

titpol



. Только отчего этим не "страдают" выходные пентоды?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... отчего этим не "страдают" выходные пентоды? ...

Тоже "страдают", но во первых конструкция у мощных ламп более "массивная", во вторых: они стоят "на выхлопе" и их микрофонный эффект не усиливается последующими каскадами, как в случае с драйверными и предварительными...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Остается одно - способ борьбы с микрофонным эффектом один - механический.

Думаю, что тему можно закрывать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



... А зачем 6Ж32П в триоде? ...



Она по стилю будущего корпуса привлекательна.



Остается одно - способ борьбы с микрофонным эффектом один - механический.

тогда эффект "красивой лампы" теряется :smile:
