Генератор сигналов А.Худошина из журнала Радио № 4 за 1988 г.


Рекомендуемые сообщения

... А тут еще и видеокарта накрылась. ...
Так ведь уже и починилась! :smile:
... Плату я срисовывал в спринте (для ЛУТа) из журнала. ...
Файлик, файлик в архиве давай.
Ссылка на комментарий
Поделиться на другие сайты

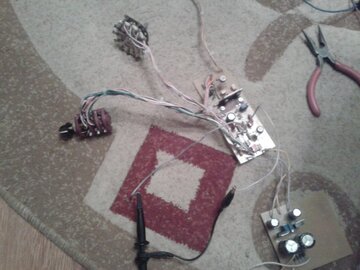

Если честно Игорь, то я так расстроился, что удалил файл с печатной платой. А товарищ посоветовал собрать схему из журнала радио № 5 за1989 год (у него работает очень много лет, очень доволен). Поскольку терять то нечего (еще ребенок помог распаять плату втихаря, когда узнал что она не работает), ее и буду собирать. Плату в спринте развел. Теперь думаю над индикацией частоты. Хочу добавить частотомер, что бы видеть какую частоту выставляем. Вот только никак не могу определиться на чем делать, Ардуино или ПИК? Ну и за одно избавиться от галетника для переключения под диапазонов и использовать реле.

Генератор по новой.rar

  • Я с тобой! 1
Ссылка на комментарий
Поделиться на другие сайты

... Вот только никак не могу определиться на чем делать, Ардуино или ПИК? ...

Может тогда уж лучше сразу с выхода звуковой карты на усилитель мощности? А управлять из программы. Понятно, что диапазон частот максимум до 20 кГц...

Ссылка на комментарий
Поделиться на другие сайты

Плату я срисовывал в спринте (для ЛУТа) из журнала. Подогнал размер, поставил фоновый рисунок и обвел. Хотел максимально собрать как в оригинале, даже с применением тех же самых радиодеталей. Хотелось максимум аутентичности. Видимо за это и поплатился.

В последующих номерах были дополнения к статье. И именно были ошибки на печатной плате. Если рисовали по оригинальной статье без доработок, возможно поэтому и не заработал генератор.

Ссылка на комментарий
Поделиться на другие сайты

Хочется сказать два слова в защиту К574УД1, они вряд ли мертвые были. Хотя сейчас наверное уже...

Дело в том ,что круглых 8 выводных корпусов было 2 типа и они, на мой субъективный взгляд ничем с виду не отличались, кроме, как способом, отсчета ножек.

Так вот у К574УД1 ножки отсчитываются от ключа (носика на корпусе) и первый вывод находится точно напротив этого носика, а не слева, как у другого типа корпуса (обычного).



Если переписать цоколевку с этими особенностями под стандартный 8 выводный круглый корпус, то все встанет моментально в нормальный, стандартный, вид 2,3 входы, 6 выход. и т.д.



Остается только гадать зачем так было сделано, т.к. ничем, кроме, как цоколевкой корпуса разных типов, не отличаются.

Написал потому, что сам когда-то через это проходил с тем же результатом :cool: Может быть кому-нибудь будет полезно, а то и спасет жизни отличных элементов прошлого. Поэтому если встречаете номера ножек входов 3,4, то обязательно это другой тип корпуса, в ключать надо стандартно 2,3- входы, просто тело микросхемы внутри металлической шапочки с носиком повернуто на 1 вывод, отсюда и путаница, кто не знает :smile:



К слову, в пластмассовом варианте все уже правильно, стандартно 2,3 входы.

Такие "кривые" по справочнику кажется еще были 140УД8 и 140УД17 это навскидку, могу ошибаться.

Их тоже надо включать "правильно" несмотря на справочник :cool:

  • Я с тобой! 2
Ссылка на комментарий
Поделиться на другие сайты

  • 4 недели спустя...

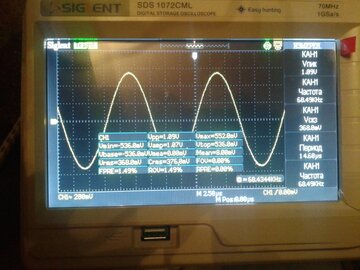

Игорь спасибо! Буду добавлять в эту схему формирование прямоугольного сигнала, вот только доберусь до радиорынка.
