Измерил динамик Morel Tempo Ultra Integra 692- возникли вопросы


Рекомендуемые сообщения

падение 9В. на 0,1А. = 0,9Вт. мощность, даже без радиатора нормально.



И я так же считал. Мой здоровенный самодельный радиатор из алюминиевого профиля видно на фотке усилителя, рядом с двумя трансформаторами.



Вот, до 15Вт по даташиту далеко. Но я боюсь горячего - вот и волнуюсь. Вчера оставил включенным на четверть часа - вроде ничего, пальцы держут не напрягаясь. Но в сравнении с остальными, которые не греются вообще - волнительно. :-)))

Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 44
  • Создана
  • Последний ответ

Топ авторов темы

Топ авторов темы

Изображения в теме

... Но я боюсь горячего - вот и волнуюсь. ...
В общем это правильно :music: Но при применении микросхем-стабилизаторов 78хх без нагрева никуда - они так работают: "лишнее" напряжение преобразуют в тепло.



Смотрим даташит на ваш чип LM7812.

Минимальное входное напряжение, чтобы стабилизация работала = 14.6 Вольт.

Абсолютный максимум на входе = 35 Вольт. Скинем 10-15%, получим допустимую "дозу" около 30 Вольт.

Всё это верно только для чипа серии LM от TI. Для других 7812 параметры могут иметь разный "отступы", смотрите документы.



Так что у вас со всех сторон всё в порядке.

Ссылка на комментарий
Поделиться на другие сайты



...Если нравится звучание, ничего "печального" нет...



Что не так ?



Ну, хочется идеала, даже если его не отличить на слух от существующего. :-)))

Ссылка на комментарий
Поделиться на другие сайты

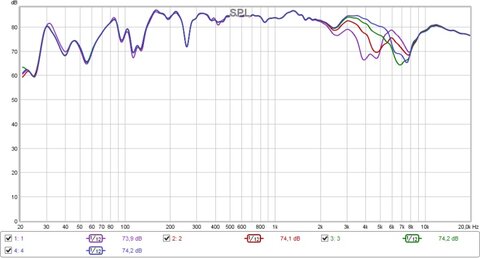

Померил АЧХ ещё раз, изменяя частоту раздела кроссовера примерно с 4 до 5 кГц:


Усреднение 1/12 октавы.



Кстати, вот измеренные ARTA параметры:



Loudspeaker Parameters

Fs = 48.52 Hz

Re = 3.50 ohms[dc]

Le = 0.00 uH

L2 = 0.00 uH

R2 = 0.00 ohms

Qt = 0.60

Qes = 0.64

Qms = 8.29

Mms = 13.53 grams

Rms = 0.497747 kg/s

Cms = 0.000795 m/N

Vas = 32.16 liters

Sd= 169.72 cm^2

Bl = 4.733098 Tm

ETA = 0.55 %

Lp(2.83V/1m) = 93.08 dB



Closed Box Method:

Box volume = 29.50 liters

Diameter= 14.70 cm

Изменено пользователем iwe2004
Ссылка на комментарий
Поделиться на другие сайты

У пищалки полярность менять пробовали?

Что за схема кроссовера?

Не разностная случаем?

Изменено пользователем dimonos
Ссылка на комментарий
Поделиться на другие сайты

У пищалки полярность менять пробовали?

Что за схема кроссовера?



Пока не пробовал.

ART CX310 - он есть на фотке выше.



Я почти собрал кросссовер Линквица-Райли =https://sound.westhost.com/project09.htm Только резюки задающие частоту не впаял.



Мне хотелось посмотреть, что будет с АЧХ при изменении частоты раздела. Посмотрел. Мне больше понравилась красная линия графика. Выходит, что нужно оставаться на частоте заявленной производителем - 4500 Гц.

Изменено пользователем iwe2004
Ссылка на комментарий
Поделиться на другие сайты

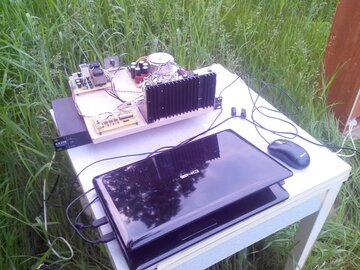

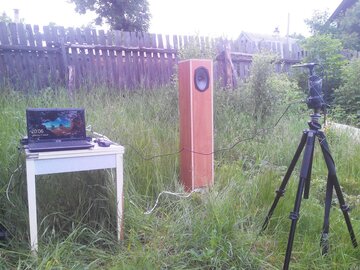

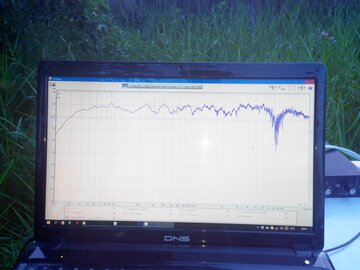

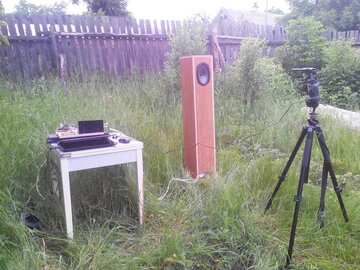

Отвёз в деревню всё что сделал, померил на природе с отражениями только от земли. Ничего не усреднял и не выравнивал. Кроссовер ART CX310. Раздел около 4,5 кГц, один раз увеличил частоту - почти ничего не изменилось. На картинках продублировано текстом, что делал.

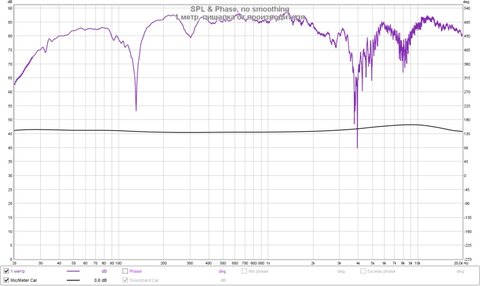

Замер с одного метра, пищалка как у производителя динамиков

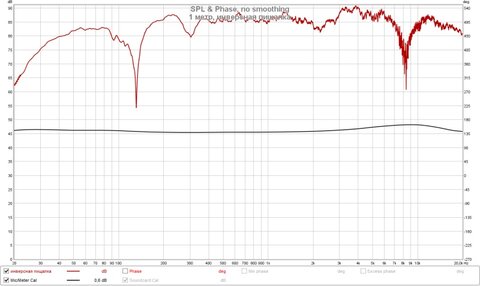

Обратно 1 метр, пищалка с обратной полярностью. Стало глаже.

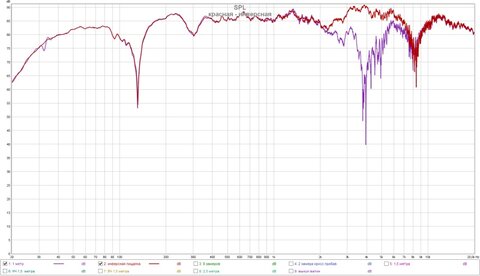

Сравнение как было/инверстия


Попробовал сделать 8 замеров, есть такая возможность. Разницы не увидел.

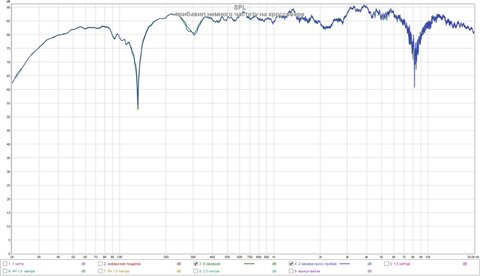

Прибавил частоту раздела кроссовера. Разницы не увидел. Различия 2х АЧХ попадают в погрешность измерения.

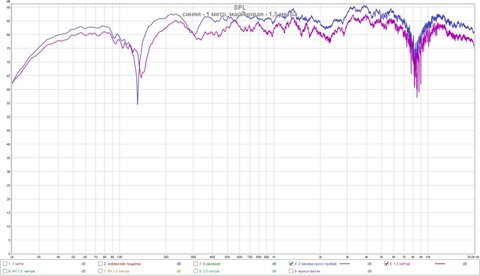

Сравнение: микрофон на 1 метре и 1,5 (малиновая).

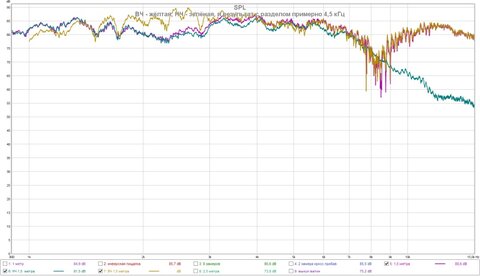

Сравнил с АЧХ каждого динамика. ВЧ - жёлтая, НЧ - зелёная.

Уже позже возникла мысль сделать частоту раздела сильно выше 4,5 кГц, чтоб НЧ динамик помог на 8 кГц. Попробую.

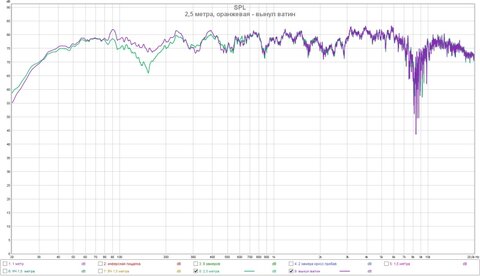

Оранжевая - вынул остатки ватина, который был засунут в выход трубы. Сгладилось на 150 Гц. Прикольно.




Все графики без выравнивания.



Итак, в следующие выходные попробую ещё померить, с частотой раздела около 8 кГц.



Что скажет купечество?













Изменено пользователем iwe2004
Ссылка на комментарий
Поделиться на другие сайты

Раз уж так, то меряйте и не на оси тоже.

Попробуйте найти причину в провале около 8 кгц при инверсном включ. вч дина.

Это либо стояки и наложения от диффузора, либо из за несовпадения центров излучения



Способен ли кросс выдать неодинаковую частоту среза нч и вч?



И обязательно прослушайте как звучит предпочтительный вариант по измерениям. На слух и обязательно 2 АС



Не исключено, что от штатива тоже отражает- мик. короткий и всенаправленный, штатив массивный.

Изменено пользователем dimonos
Ссылка на комментарий
Поделиться на другие сайты

Раз уж так, то меряйте и не на оси тоже.



Попробую. Комары в прошлый раз не дали.



Попробуйте найти причину в провале около 8 кгц при инверсном включ. вч дина.



Провал при любом включении. Это видно на графиках.



Это либо стояки и наложения от диффузора, либо из за несовпадения центров излучения



Ну, на 4кГц смена полярности наоборот, исправила дефект. Такая же картина, кстати, при измерении в закрытом ящике с заводским кондёром.



Способен ли кросс выдать неодинаковую частоту среза нч и вч?



Мой, который пока не допаян - способен. Но я на такое не рассчитывал!



И обязательно прослушайте как звучит предпочтительный вариант по измерениям. На слух и обязательно 2 АС



2х нету - это экспериментальный ящик, после измерений будет собран нормальный, а этот пойдёт на доски - его цена 600 рублей.



Не исключено, что от штатива тоже отражает- мик. короткий и всенаправленный, штатив массивный.



Не исключено, но и без штатива такая же ситуация.



К сказанному Дмитрием, добавлю: нужно попробовать другую "пищалку". Судя по характеристике снятой с "отдельного динамика", это его "особенность".

Или кроссовер "виноват", всяко бывает...

А ватин зачем был?



Это точно. Попробую сделать частоту раздела около 8 кГц, возможно НЧ динамик вытянет провал хоть частично. На графиках есть его х-ка.

С родным кондёром динамик в закрытом ящике имеет такой же провал.

Кусок ватина остался от обработки колонки изнутри. Сунул на всякий случай. Пригодился, показал важность ответственного подхода к заполнению. :-)



Кстати!

А может усилок на TDA7293 так гадить?

Изменено пользователем iwe2004
Ссылка на комментарий
Поделиться на другие сайты

А может усилок на TDA7293 так гадить?

Не так сложно измерить его Ачх на эквиваленте нагрузки :smile:

Ссылка на комментарий
Поделиться на другие сайты

Не так сложно измерить его Ачх на эквиваленте нагрузки :smile:



А можно ссылку на методику?



Или попробовать колонки через другой усилок померить?

Изменено пользователем iwe2004
Ссылка на комментарий
Поделиться на другие сайты













Провал при любом включении. Это видно на графиках.









Не это имел ввиду.

Попытайтесь найти причину провала, отчего он случился.

Естественно вч динамик подключен должен быть как и был, в противофазе.





Не исключено, но и без штатива такая же ситуация.





Мик как то крепиться или кем то держится. Или научились подвешивать мик в поле?
