Добрый день.

В процессе сбора усилителя столкнулся с проблемой.

Имеем Dual Mono на LA4471 (схема по даташиту).

Пока не коммутировал сигнал, разница потенциалов между землями УНЧ по осциллографу была.

Т.к. в наше время почти все источники сигнала имеют выход 3.5 мм, после коммутации земли соединились на разъеме.

По сути усилитель превратился в двуполярный, где каждый канал использует половину двуполярного питания.



Т.к. в трансформаторах не силен, и мотать их желания не было, мой воспаленный мозг родил идею на оптронах)) кои были из сгоревших компьютерных БП.

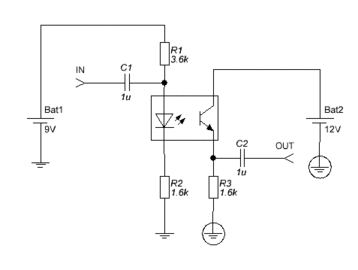

Схема получилась:




Но по осциллографу получается завал на НЧ до ~120 Гц.

Так же не очень радует перспектива менять крону время от времени.



Подскажите как правильно реализовать вход для УНЧ, чтобы земли остались гальванически развязаны.

Если есть в продаже готовые входные трансформаторы, ткните пожалуйста носом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дмитрий, вообще не понятно, о чём речь ?

Вы подключили два моноблока,с раздельными БП,и увидели,что есть разность потенциалов между общими проводами моноблоков ? Если так, то нужно принять меры, что бы этой разности не было, соединить вместе общие провода моноблоков "толстым" и коротким проводником в районе входных разъёмов (если общие проводники имеют большое сечение, начиная от БП).



LA4471 мостовой усилитель с одно полярным питанием, вход (13нога), судя по даташит, находится под нулевым потенциалом, но разделительный конденсатор на входе не помешает... Никакие разделительные трансформаторы и тем более оптроны не нужны !



Оптроны категорически не годятся для гальванической развязки в сигнальных цепях УЗЧ !

Их назначение: схемы регулирования с обратными связями и без, схемы защиты, передача импульсных сигналов, цифровых потоков и т.п....(естественно в пределах полосы пропускания).

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это как поставить рядом два автомобиля и мерять разность потенциалов между ними...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Подскажите как правильно реализовать вход для УНЧ, чтобы земли остались гальванически развязаны.

Зачем ? Если земли уже изначально завязаны в сигнале. В чём заключается тех. задание ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... По сути усилитель превратился в двуполярный, где каждый канал использует половину двуполярного питания ...

Это как?

Кроме того, что так нельзя делать, у Вас на схеме RC фильтр с частотой среза 100 Гц.

Изменено пользователем viper

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Динамики Dual Mono хорошо изолированы друг от друга и от земли?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dim568

Схема коммутации:




Если так, то нужно принять меры, что бы этой разности не было, соединить вместе общие провода моноблоков "толстым" и коротким проводником в районе входных разъёмов (если общие проводники имеют большое сечение, начиная от БП).



Вы хотите сказать что нужно намеренно соединить земли источников питания?



Разве в этом случае не получается примерно такая ситуация?


В моем понимании два раздельных устройства, должны быть полностью раздельными.



В чём заключается тех. задание ?

Техзадание заключается в моем перфекционизме)))

Изначально хотел чтобы конечное устройство было полностью изолировано по земле от всех внешних устройств.

На выходе это обеспечивают мостовые усилители, а вот на входе пока повисла проблема.



В моей голове устройство должно выглядеть как то так:




Зачем ? Если земли уже изначально завязаны в сигнале.

Чтобы не думать что подали на вход. Вывел 2 RCA, а откуда они коммутируются уже не важно. Действительно это раздельные источники или нет, внутренние земли источника будут железно развязаны, и не будут зависить от источника.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Похоже, что действительно мозг воспален...

Вы рисуете какой то бред...

Откуда, например взялось -12 вольт- зеленая линия???

Вы хоть понимаете, что напряжение плюс или минус это относительно чего то, чаще всего общего провода?

В вашем случае, при однополярном питании, минус- это и есть общий провод.

Изменено пользователем dimonos

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Для однополярного питания -12В. и GND это одна общая шина !


и эта схема верна... (только чёрные-пунктирные проводники нужно взять потолще, в буквальном смысле, как я уже написал в посте 2).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dim568

Да, может ввел в заблуждение, -12 нет.

Рисунком хотел показать что - если мы соединяем земли, то по факту получаем ее как в двуполярном источнике (два потенциала с общим проводом).

А разобраться хочется собственно вот в чем:

Допустим я вывожу 2 RCA, каждый с собственной землей, в устройстве земли ни где не объединены.

Опять таки допустим что нашелся источник сигнала, который работает тоже с 2мя разными землями на каналы.

В таком случае мой УНЧ будет работать в полном Dual Mono режиме.

И допустим случай 2.

Подключили провод 2 RCA -> 3.5 мм. В этом случае получиться что земли усилителя замкнуться в подключенном проводе. И режим работы будет уже другой (на мой взгляд).



Если соединить земли непосредственно в усилителе, то разве не получиться земляная петля во 2м случае?



Как будет более правильно сделать?

Изменено пользователем dim568

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Замкни все земли в одну кучу и не мучайся.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... А разобраться хочется собственно вот в чем: Допустим я вывожу 2 RCA, каждый с собственной землей, в устройстве земли ни где не объединены. Опять таки допустим что нашелся источник сигнала, который работает тоже с 2мя разными землями на каналы. В таком случае мой УНЧ будет работать в полном Dual Mono режиме. И допустим случай 2. Подключили провод 2 RCA -> 3.5 мм. В этом случае получиться что земли усилителя замкнуться в подключенном проводе. И режим работы будет уже другой (на мой взгляд). ...

Выброси из головы этот бред, земля везде одна и делай по правильной схеме (пост 7, верхняя) !

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
