Схема преобразователя напряжения из +12 Вольт в +80-100 Вольт

[Джей]

Во! Это гуд! Не надо нам схем защит :). А ммм, характеристики на выходе там не нашел :smile:

[Elektrik]

Без защит не годится. Откажет в нужный момент. А если сделать так. Взять батарею конденсаторов, заряжать её через резистор от любого блока питания, а от нее запальники.

[drummer]

Дык, вроде все "адские машинки" так и работают. Сперва ручку индуктора крутят - кондёр накачивают, потом кнопку тыц и бум!



https://www.youtube.com/watch?v=X2QApmWwqJ0

Изменено 28 Марта, 2016 в 03:47 пользователем drummer

[BigFox]

Без защит не годится. Откажет в нужный момент. А если сделать так. Взять батарею конденсаторов, заряжать её через резистор от любого блока питания, а от нее запальники.

Самая здравая идея. Как говорится, относительно дешево и сердито.

[Джей]

Без защит не годится. Откажет в нужный момент. А если сделать так. Взять батарею конденсаторов, заряжать её через резистор от любого блока питания, а от нее запальники.

Идея годится для залпового огня, а когда мы имитируем к примеру минометный обстрел, то нужно произвести несколько подрывов разделенных по времени на 2-3 секунды. Поэтому собственно Краб и применяем. Он позволяет это. А при такой системе не получится

[Гость ancle-fedor]

Добрый день.

Я не уверен, что вам необходим ток в 5 ампер. Даже в 1 ампер - думаю, должно хватить. И советовал бы обратить внимание на предложенную конструкцию с лабкита. Стоит копейки, питается от любого АКБ, в крайнем случае соберете пару таких приборов про запас - один сдох, выкинули, воткнули запасной модуль, "и вновь застрочил пулемет..."(с).

А если будет все-таки мало тока - пару-тройку транзисторов на выходе спараллелите, и все путем. Проверено, работает.

К слову, есть вариант такого же устройства на IR2153 вместо TL494, но это уже для совсем ленивых, и со стабильностью у него мало-мало похуже. Тоже работать будет, но на пиковых нагрузках я его не проверял, врать не буду.

Изменено 28 Марта, 2016 в 09:43 пользователем ancle-fedor

[Elektrik]

Почему не получится. Надо расчитать всё так, чтобы конденсаторы заряжались За 2 секунды, или емкость увеличить, что бы хватило на несколько подрывов.

[Джей]

Добрый день.

Я не уверен, что вам необходим ток в 5 ампер. Даже в 1 ампер - думаю, должно хватить. И советовал бы обратить внимание на предложенную конструкцию с лабкита. Стоит копейки, питается от любого АКБ, в крайнем случае соберете пару таких приборов про запас - один сдох, выкинули, воткнули запасной модуль, "и вновь застрочил пулемет..."(с).

А если будет все-таки мало тока - пару-тройку транзисторов на выходе спараллелите, и все путем. Проверено, работает.

К слову, есть вариант такого же устройства на IR2153 вместо TL494, но это уже для совсем ленивых, и со стабильностью у него мало-мало похуже. Тоже работать будет, но на пиковых нагрузках я его не проверял, врать не буду.

Да, я на нее тоже смотрю, спасибо! Про 5А я конечно взял с большим запасом. Ну и про модули тоже также подумал, что собрать два - основной и резерв. Т.е. по харакреристикам она сможет питать прибор и запальники сопротивлением 1-5 Ом?



Почему не получится. Надо расчитать всё так, чтобы конденсаторы заряжались За 2 секунды, или емкость увеличить, что бы хватило на несколько подрывов.

Очень и очень трудоемко. Оператор подрыва как правило один. ему нужно скоммутировать заряд, потом быстро зарядить емкости и опять подрыв. Не годится. Сейчас в связи с отсутствием питания на Краб мы используем просто автомобильный АКБ. Весьма надежно но тут масса недостатков: к оператору идет несколько пар проводов и он должен постоянно перебрасывать концы, потом может перепутать, какой заряд после какого взрывать, а это имеет иногда очень важное значение (к примеру нужно "подорвать" подъезжающую полуторку), плюс может случайно дернуть провода, идущие к АКБ для питания другого оборудования. Краб же сам по себе весьма компактен, плюс ко всему от него идет до декадно-шагового коммутатора зарядов всего одна пара проводов, плюс сложно перепутать номер заряда, если он подключен правильно. Достаточно набрать нужную цифру и нажать "ЙОП". Поэтому и необходимо запитать именно Краб, а не искать ему альтернативу.

Изменено 28 Марта, 2016 в 10:04 пользователем Джей

[Гость igor1969]

Мы в Чечне конфисковывали самодельные "крабы". Дощечка, на ней несколько кнопок (обычных дверных звонковых). Вот и все управление. АКБ и набор с кнопками, нажимаешь какую надо и БУХ,

Изменено 28 Марта, 2016 в 10:59 пользователем igor1969

[Гость igor1969]

100 % рабочая, собирал. Перерасчитать трансформатор можно на другое напряжение.

[Джей]

Мы в Чечне конфисковывали самодельные "крабы". Дощечка, на ней несколько кнопок (обычных дверных звонковых). Вот и все управление. АКБ и набор с кнопками, нажимаешь какую надо и БУХ,

Ну хочется же, чтобы аккуратно и по-военному :) потом же зрители подходят, смотрят, интересуются. А тут дощечка с кнопками :).



100 % рабочая, собирал. Перерасчитать трансформатор можно на другое напряжение.

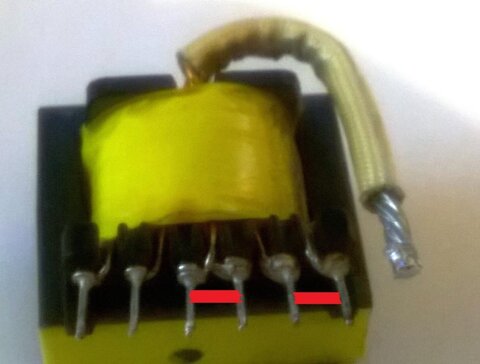

Отлично! Тотт же входной транс от БП компьютерного пойдет? И какие параметры у нее по выходу?

Изменено 28 Марта, 2016 в 11:44 пользователем Джей

[Гость igor1969]

Вам подойдет для зажигания ваших ЭД



Краб питался от БАС-80 или от БС-Г-70
