Гость 130dB_SPL

Параметрический эквалайзер на ОУ

Рекомендованные сообщения

Гость 130dB_SPL

Люди, всем привет! кто нибудь строил параметрический EQ на ОУ?

Хотелось бы построить хотя бы одИН простой реальный штуК (не виртуальный) чтоб попробовать выровнять АЧХ в дг (посмотреть на успех данной затеи).

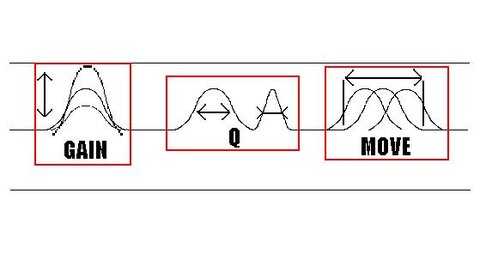

получается один такой EQ (однополосный) вроде должен иметь минимум 3 регулятора (что мне и нужно) :



1GAIN - громкость(подъем,спад волны),

2 (назвал это MOVE короч) изменение/передвижение частоты волны (с 20Hz до 20KHz условно) и

3 Q - изменение ширины волны

(РИС)





и еще:

оффтоп: кто нибудь владеет нехитрой схемой кроссовера на ОУ 4-го порядка Баттерворда?



- СПАСИБО!



добавил:

да, плохо зарисовал, GAIN должен регулироваться как в + так и в - примерно до 20dB, но это уже мелочь в проектировке

кст так же интересует постройка звукового компрессора с действиями времён аттаки, возврата, гейна и тд и тд в нете именно таких схем не видел...


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость doka

Забейте в поисковике DBX166. В сети есть схема из сервисного мануала. Это - профессиональный компрессор/лимитер/экспандер/гейт.



Параметрический эквалайзер имеет смысл строить не меньше,чем трёхполосный, а лучше пятиполосный. Одна полоса - это практически перестраиваемый режекторный фильтр, для коррекции АЧХ АС или помещения маловато будет. Пятиполосный параметрик работает точнее, чем 31-полосный графический. В любом случае затея очень недешёвая, т.к. требуется тщательный подбор ВСЕХ компонентов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Люди, всем привет! кто нибудь строил параметрический EQ на ОУ?

Хотелось бы построить хотя бы одИН простой реальный штуК (не виртуальный) чтоб попробовать выровнять АЧХ в дг (посмотреть на успех данной затеи).



Не так уж обязательно собирать аппарат, чтобы оценить тот эффект, что ожидается или наоборот...

Существуют програмные примочки для виндовс выше висты:

Эквалайзер АPO(графический на 32полосы. Частоты регулировок APO и эквал. Фубара совпадают.



Принцип настройки:

Микрофон в месте прослушки. Артой меряем АЧХ и накручивая эквалайзер АPO добиваемся наиболее равномерной частотки АС.

Настройки полос записываем.

Так для каждой АС.

Потом настраиваем эквал.фубара, левый и прав канал отдельно,настраиваем общий уровень, задействуем эквал.фубара и слушаем.



Оценить вполне.

Только далеко не все так однозначно, как кажется на первый взгляд. Вполне возможно, что аппратный эквалаезер и не понадобится.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость 130dB_SPL

Добрый день!



Я уже именно так и делал) (правда используя другие программы и измерители, но суть от этого не меняется ИМХО), и успешно выровнял АЧХ АС. (нацелен на ровный звук)



Хотел вот теперь закрепить эквализацию аппаратно... Ну в принципе схемы в нете нашел, осталось разобраться с "GAIN" "Q" "MOVE"...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Добрый день!



Я уже именно так и делал)...

Добрый!

В таком случае извиняюсь за офтоп.

Успехов!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
