ARKE Опубликовано 13 Марта, 2016 в 16:52 Жалоба Поделиться Опубликовано 13 Марта, 2016 в 16:52 Нашел модуль защиты на ebay "AC 12V-25V Headphone Earphone Protection Board C1237 (UPC1237) DIY Kit". Может кто то имел дело с подобными устройствами? Не могу понять какое для него необходимо питание, и как он подключается, т.к. хотел уже на след неделе заказывать трансформатор и нужно определиться с кол-вом обмоток и их напряжением. Ссылка на комментарий Поделиться на другие сайты Поделиться
Datagor Опубликовано 14 Марта, 2016 в 08:42 Жалоба Поделиться Опубликовано 14 Марта, 2016 в 08:42 Милости просим за подробностями сюда : uPC1237, NTE7100 - универсальное устройство защиты акустических систем Макс, у вас же есть схема, на ней всё есть: 1) OUT/R, OUT/L - выходы усилителя 2) V3 - переменка от вторички трансформатора питания усилителя, как сказано в названи кита "AC 12V-25V" 3) ну и общий провод :smile: Ссылка на комментарий Поделиться на другие сайты Поделиться
ARKE Опубликовано 14 Марта, 2016 в 09:11 Автор Жалоба Поделиться Опубликовано 14 Марта, 2016 в 09:11 Игорь, точно!!! А я вчера голову ломал почему 3 схемы, мелькало что там еще БП усилителя и сам усилитель... 1) Теперь понятно, значит для питания защиты нужна только ОДНА обмотка трансфоматора напряжением 12-25В? 2) Мне не совсем понятно по потребляемому току, я думаю 15В/0.1А должно хватить для данной схемы (врятли она потребляет больше 1Вт)? 3) Имеет смысл под защиту применять отдельный трансформатор? Для экономии места планирую заказать единый трансформатор в ТОРЕЛе с четырьмя обмотками- > тороидальный трансформатор ТТП-20 2*15В*0,5А(для усилителя)+дополнительно 2*15В*0.1А (для защиты). 4) Имеет смысл заказывать трансформатор с пропиткой серцевины электроизоляционным компаундом или пропиткой изоляционным лаком с последующей покраской? Ссылка на комментарий Поделиться на другие сайты Поделиться
Datagor Опубликовано 14 Марта, 2016 в 09:39 Жалоба Поделиться Опубликовано 14 Марта, 2016 в 09:39 Макс, 1) Если вам будет приятнее, давайте я в третий раз скажу - ДА, йес, ага, натурлих! 2) Сложите токи потребления всех активных элементов схемы, включая ток срабатывания/удержания реле, дайте запасу 10-20%. Токи указаны в даташитах на элементы. 3) Нет, не имеет. Схема защиты должна питаться от трансформатора питания усилителя. 4) Это всё такая фигня в приложении к единичному экземпляру наушникового усилителя! :smile: Соглашайтесь на все процедуры и опции производителя сразу. Или спросите У ПРОИЗВОДИТЕЛЯ об их назначении и сами примите осознанное решение. Ссылка на комментарий Поделиться на другие сайты Поделиться
ARKE Опубликовано 14 Марта, 2016 в 09:52 Автор Жалоба Поделиться Опубликовано 14 Марта, 2016 в 09:52 Игорь, спасибо за ответы! Прошу прощение за дублирование вопросов) Ссылка на комментарий Поделиться на другие сайты Поделиться
Datagor Опубликовано 14 Марта, 2016 в 10:02 Жалоба Поделиться Опубликовано 14 Марта, 2016 в 10:02 Завсегда милости просим! :smile: Ссылка на комментарий Поделиться на другие сайты Поделиться
Datagor Опубликовано 14 Марта, 2016 в 14:37 Жалоба Поделиться Опубликовано 14 Марта, 2016 в 14:37 Максим, кстати, схема и модуль различаются. Как минимум это можно заметить по стабилизатору 7812 - он есть на плате, но его нет в схеме. На работе это скорее всего скажется только положительно. Прошу, после получения модуля, пришлите четкие фотки платы с обеих сторон. Мы можем попытаться восстановить реальную схему. Ссылка на комментарий Поделиться на другие сайты Поделиться
ARKE Опубликовано 14 Марта, 2016 в 19:05 Автор Жалоба Поделиться Опубликовано 14 Марта, 2016 в 19:05 Без проблем! Я тоже его сегодня искал когда пытался прикинуть ток потребления, но так и не нашел. А схему уже заказал, недели через 2-4 придет. Ссылка на комментарий Поделиться на другие сайты Поделиться

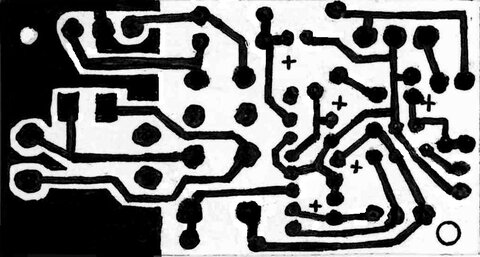

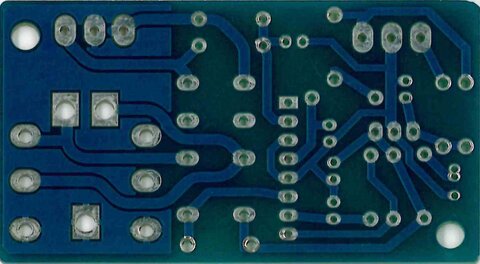

ARKE Опубликовано 2 Апреля, 2016 в 19:19 Автор Жалоба Поделиться Опубликовано 2 Апреля, 2016 в 19:19 Добрый вечер. Кит защиты "AC 12V-25V Headphone Earphone Protection Board C1237 (UPC1237) DIY Kit" пришел и наконец я добрался до него, чтобы отсканировать печатную плату и попробовать нарисовать ее реальную схему. Содержание комплекта: 1. печатная плата *1шт 2. реле Takamisawa RY12W-K *1шт 3. стабилизатор напряжения 7812Т *1шт 4. микросхема С1237НА *1шт 5. разъем для наушников 6.5мм *1шт 6. светодиод *1шт 7. диод 1n4007 *4шт 8. конденсатор 100мкФ/25В *3шт 9. конденсатор 4.7мкФ/50В *2шт??! Хотя на печатной плате 4.7мкФ*1шт и 47мкФ*1шт... вероятно ошибка комплектации =( 10. 3.9кОм *1шт 11. 10кОм *2шт 12. 56кОм *2шт 13.100кОм *1шт 14. винтовая клемма 5мм тройная *2шт Прикрепленные файлы: 1. упаковка 2. содержимое комплекта 3. сканы печатной платы 4. перерисованная вручную печатная плата (реальный размер должен быть 64мм*34мм) 5. электрическая схема, воссозданная по печатной плате (надеюсь, что без ошибок, если кто-нибудь проверит, буду очень признателен) PS: все никак не освою редактор для создания схем и печатных плат.( 2 Ссылка на комментарий Поделиться на другие сайты Поделиться
Datagor Опубликовано 4 Апреля, 2016 в 03:59 Жалоба Поделиться Опубликовано 4 Апреля, 2016 в 03:59 Макс, спасибо, плюсанул :smile: Ссылка на комментарий Поделиться на другие сайты Поделиться

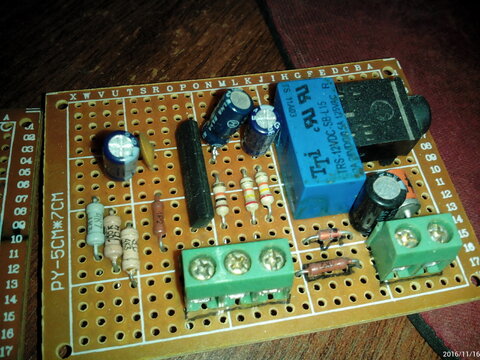

Гость ProxXximus Опубликовано 16 Ноября, 2016 в 08:52 Жалоба Поделиться Опубликовано 16 Ноября, 2016 в 08:52 Тоже хотел заказать готовую,но пока накидал на макетке. Ссылка на комментарий Поделиться на другие сайты Поделиться
