Как реализовать зарядку литиевого аккумулятора в самодельном устройстве?

Рекомендованные сообщения

Гость garlock

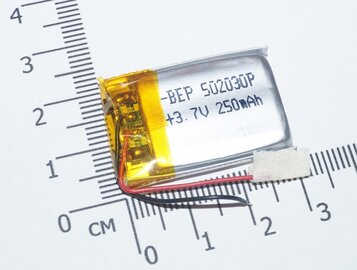

Имеется в наличии аккумулятор 3.7v 150mA, как на картинке. Как реализовать зарядку данного аккумулятора, подключенного к устройству? Либо я не так искал, либо что, не совсем понимаю как правильно подсоединить и как это реализовать. Подскажите пожалуйста.



Сделал небольшую схемку. Сейчас у меня устройство просто подсоединено вот так как на картинке.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Напишите какое ЗУ используете? Зарядка литиевых аккумуляторов отличается от свинцовых и никель-металл-гидридных. Да и заряжать такие аккумуляторы надо с осторожностью.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость garlock

Вот в том то и вопрос, ЗУ вообще нет никакого =) Вопрос собственно в этом и есть, как зарядить правильно такой аккумулятор, при том что он вмонтирован уже в устройство?

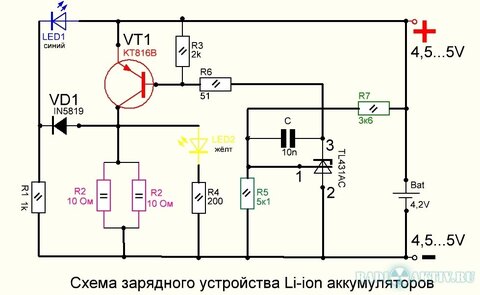

Нашел схему вот такой зарядки, но скорее подходить чтобы вынимать аккумулятор и подключать. Мне так не нужно, мне нужно чтобы аккумулятор стоял в устройстве, был выход под зарядку. Как телефон - вставил в разъем, зарядил, вытащил. Ну а если уж не получится так сделать, то буду делать такую.


Изменено пользователем garlock

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А какое устройство?

Собрать самому, но для этого опыт и комплектующие нужны. Можно купить у китайцев готовое ЗУ для литиевых аккумуляторов.



Про литиевые аккумуляторы неплохо написано _https://www.powerinfo.ru/accumulator-liion.php

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость garlock

Устройство громко сказано, просто небольшой сувенир на микросхеме со светодиодами. Хочется чтобы человек не заморачивался, а просто заряжал как сотовый телефон.

Изменено пользователем garlock

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тогда присмотритесь к ЗУ TP4056 на которое я ссылку дал выше. Стоит совсем не дорого, готовый разъем для зарядки. Да и на плату сувенира я думаю будет не сложно установить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Можно, думаю, вообще не заморачиваться, а пойти по пути китайцев. На входе поставить один диод, который будет предохранять от переполюсовки и на нем будет падать 1,2 вольта напряжения, при этом использовать любой 5-ти вольтовый блок питания!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость garlock

Можно, думаю, вообще не заморачиваться, а пойти по пути китайцев. На входе поставить один диод, который будет предохранять от переполюсовки и на нем будет падать 1,2 вольта напряжения, при этом использовать любой 5-ти вольтовый блок питания!

Накинуть схемку можно, пожалуйста? =) Я впринципе понял как, но боюсь ошибиться.

Изменено пользователем garlock

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Можно, но я бы лично побоялся использовать такую зарядку, особенно оставленную без присмотра и на долго.



https://www.youtube.com/watch?v=8ll0YUeKI3k

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот так.


Изменено пользователем vladimirm2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Категорически нельзя так делать. Эти сволочи взрываются только так. У вас банка с защитой, так что больше 4.3в она не должна зарядиться по идее. Не надо так рисковать! Самый простой и правильный вариант - китайский копеечный зарядник, типа как тот, который предложил allroy. Обратите внимание, он по умолчанию настроен на ток что-то около ампера, для вашего аккумулятора емкостью 250мАч это очень много. Там есть резистор номиналом 1.2кОм, его надо заменить на больший номинал, чтобы уменьшить ток. Какая там именно формула зависимости тока от номинала резистора, не помню, но вы её легко найдете в даташите на TP4056

Изменено пользователем yamazaki

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я сделал с USB + маленькая схема. Работает примерно лет 8.
