Гость mixail462

Осциллограф С1-101, Возникли проблемы...

Рекомендованные сообщения

Гость mixail462

post-29990-0-35445600-1456395212.jpgДоброго времени суток всем. Я новенький у вас на форуме.

Мне подарили, такой осциллограф: "с1-101", и есть несколько проблем в нем, которые я заметил. Сейчас я их опишу. Единственное я не знаю решения их, т.к. не было у меня такой техники, до этого момента.

1. Это при включении, полоска зеленая(развертка) появляется не сразу, после 5 минутной работы, с какими-то помехами, дерганиями. С левой стороны экрана показывает полоску, небольшую.



2. Искажение показаний. И непонятные линии при отклонении линии вверх или вниз экрана. При этом, на вход осциллографа не подается ничего, а переключатель, для входа, стоит на земле.



post-29990-0-35445600-1456395212.jpg post-29990-0-79243400-1456395212.jpg

post-29990-0-57798800-1456395213.jpg post-29990-0-21436900-1456395214.jpg



3. Непонятная частота, тоже переключатель у входа, на земле стоит. Может так должно быть? С начала подумал, что это фон 50 герцовый. Но что-то я в этом не уверен. Почему-то кажется, что такого не должно быть, хотя не знаю. V/дел - 0.005, Время/дел. - 5 mS.






Причем самое странное происходит, когда смещаешь эту синусоиду в верх или в низ, происходит изменение формы сигнала. V/дел - 0.005, Время/дел. - 2 mS, переключатель у входа, на земле стоит.



post-29990-0-80513400-1456395214.jpg post-29990-0-22171200-1456395215.jpg



Вот, такие вот, дела. Буду благодарен любой помощи. Думаю, что для начала, такого осциллографа будет более чем достаточно. Только нужно его вернуть в строй. Надеюсь, что подробно описал проблему...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот тут книжку можно скачать _https://www.rlocman.ru/op/tovar.html?di=47970

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mixail462

Вот тут книжку можно скачать _https://www.rlocman.ru/op/tovar.html?di=47970

Спасибо большое за ответ. К этому осциллографу прилагалась книжка "тех. описание и инструкция по эксплуатации". Ее упорно несколько дней изучаю. Делаю как в ней написано для проверки.

Вопрос решил, с тем, что при включении не было, какое-то время, горизонтального луча. То что был плохо прижат "колечко с проводом(минус скорее всего)на корпус". Тетерь это работает =).

Буду изучать книжку.

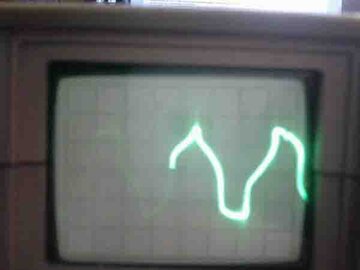

Вопрос, при небольшой частоте в 30 Гц (синус, форма сигнала), синус, не выглядит синусом. Да, периоды видны, но сами линии они искаженные на фотографии показано: post-29990-0-12646500-1456422727_thumb.jpg

Самое интересное, что каждый раз рандомная форма.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... каждый раз рандомная форма ...

Это сумма двух сигналов - вашего "30 Гц" и, видимо, наводок по питанию частотой 100Гц (выпрямленное 50 Гц), которые видно на двух последних рисунках вашего первого поста.

Проверьте хорошенько все напряжения питания, особенно уровень пульсаций.

Аппарату лет много, так что очень вероятно, что электролитические конденсаторы в цепях питания давно потеряли ёмкость.

Изменено пользователем Lexter

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mixail462

Николай, Спасибо за ответ.

Буду смотреть, мерить, проверять. Электролитические конденсаторы лучше их, наверное, сразу заменить?

А вот еще вопрос, уровень пульсации проверять чем? Им же?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пульсации можешь не проверять, тем более "им же" ! Меняй все электролиты, начиная с блока питания...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... проверять чем? Им же? ...

Лучше, конечно, другим исправным осциллографом. За неимением оного можно использовать тестер, установив его на предел 0,2 - 2 В переменного напряжения. Пульсации 100 Гц он прекрасно может измерить. Задача - выявить линию питания с большими пульсациями. В осциллографе напряжение пульсаций напряжений питания обычно не больше 10 - 20 мВ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mixail462

А такой вариант, как быстренько смастерить, что-то типо осциллографа на звуковую карту компа, конечно с аттенюатором, и им посмотреть? Или лучше не рисковать компьютером?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Или лучше не рисковать компьютером?



Особенно при проверке высоковольтных цепей :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
