Как возможно реализовать нестандартное включение светодиодов.

[Lexter]

... Я на картинке привел пример устройства. ...

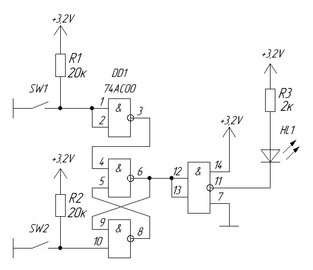

Тогда, с учётом всех предыдущих пожеланий, вот накидал вам схемку. Думаю, так будет наиболее просто и оптимально:

SW1 - размыкается "при вскрытии верхнего провода",

SW2 - замыкается при вставленном ключе.

Питание от компьютерной трёхвольтовой таблетки-батарейки (CR2032).

Светодиод - сверхяркий красный, чтобы достаточно ярко светился при минимальном токе.

Микросхема - любой аналог типа "00" (отечественный - ЛА3), КМОП с возможностью питания от 3В.



Логика работы - как вы просили:

При вставленном ключе светодиод гасится (если замкнут SW1, заодно это проверка его исправности), при размыкании "верхнего провода" (даже кратковременном) зажигается и остаётся зажжённым, пока не вставят ключ.

Время непрерывного горения светодиода будет где-то сутки-двое. Если надо больше - или более ёмкая батарейка, или внешнее питание.

Изменено 10 Февраля, 2016 в 14:56 пользователем Lexter

[Elektrik]

1. Андрей попросил, я показал.

Человек не знает про триггер, иначе бы он не спрашивал.



2. Валера, а вы сразу схемку прикладывайте, когда говорите, что нечто проще.

1. Ну так и форум для того, что бы подсказать.

2. Уже приложили. В следующий раз постараюсь порасторопней быть.

Изменено 10 Февраля, 2016 в 18:49 пользователем elektrik

[Гость garlock]

Спасибо огромное. Попробую несколько вариантов. Небольшое уточнение. Я так понимаю 1, 2, 3, 4 и тд. это ноги у микросхемы. 3 соединяется с 4, 5 соединяется с 8 - это соединения внутри микросхемы? Или это мне нужно эти ноги соединить когда буду рисовать монтажную плату?



Микросхема КР1533ЛАЗ и 74АС00PC подойдет ? Просто у нас в магазине радиодеталей мало что есть, предложили такие.

Изменено 10 Февраля, 2016 в 23:18 пользователем garlock

[Elektrik]

1533ЛА3 замечательно подойдет, к тому же, у 1533 из советских серий, энергопотребление самое низкое, что при батарейном питании важно. 74АС00РС в справочнике посмотри, сколько кушает, какая меньше, ту и бери.

[Datagor]

... Я так понимаю 1, 2, 3, 4 и тд. это ноги у микросхемы. ...

Да.



... 3 соединяется с 4, 5 соединяется с 8 - это соединения внутри микросхемы? ...

Нет, все соединения нужно разводить самому.



... 1533 из советских серий, энергопотребление самое низкое, что при батарейном питании важно. 74АС00РС ...

Токи собственного потребления (зависят от лог. уровней элементов) у заморской 74AC00PC = 2,0...20 µA, у патриотичной 1533 = 0,85...3,0 mA к сожалению.

Разница вроде примерно в тысячу раз получается?

[Гость garlock]

Минус батарейки к земле?

Изменено 11 Февраля, 2016 в 07:50 пользователем garlock

[Datagor]

Андрей, если плюс в другие места идёт, то логично предположить, что минус - общий. :idea:



Если возмёте названный импортный чип, то его рабочее напряжение от 2 V до 6 V.



Вы в итоге нам расскажете, что вы такое творите?

Ума не приложу, для чего такое может примениться, понадобиться. :smile:

[Гость garlock]

Расскажу. В одном сообщении писал, что это будет электронная пломба. Нужна на работе. Такое чудо поставщики нам предлагали за 3000 р. одна. Был раньше техник у нас, который данное чудо разобрал и оно помню было на реле, по этому и спрашивал сначала про него. Собственно техник от нас ушел и реализовать данную идею сами не смогли. В итоге все легло на мои плечи. Руководство нетерпеливое, нужно быстрее. Я бы сам до всего этого дошел, если бы не время, которого нет. Техник порекомендовал данный форум, как самый адекватный и компетентный. Пришлось обратиться сюда, за что огромное Вам всем спасибо за оказанную помощь! Как сделаю данную штуку, продемонстрирую конечно же.

Изменено 11 Февраля, 2016 в 08:33 пользователем garlock

[Lexter]

... когда буду рисовать монтажную плату ...

Эту схему можно собрать даже на кусочке плотного картона, проткнув шилом отверстия для ножек элементов и соединив с другой стороны ножки проводом.

Как всегда, забыл нарисовать шунтируюший конденсатор по питанию - любой керамический с выводами, ёмкостью 0,1...0,22 микрофарады. Его надо запаять на 7 и 14 ножки микросхемы.



1533ЛА3 использовать с питанием от батареи не получится - у неё допустимое напряжение питания 5 +/-0,5 В и "кушает" много.

74AC00PC - она и указана на схеме. PC - это тип корпуса "DIP", годится.

Изменено 11 Февраля, 2016 в 08:31 пользователем Lexter

[Гость garlock]

Как всегда, забыл нарисовать шунтируюший конденсатор по питанию - любой керамический с выводами, ёмкостью 0,1...0,22 микрофарады. Его надо запаять на 7 и 14 ножки микросхемы.

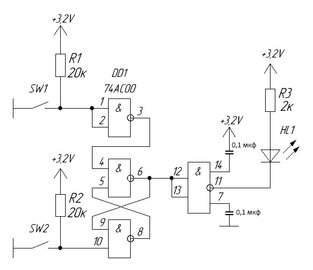

Схема в итоге должна выглядеть вот так?

[Datagor]

Схема в итоге должна выглядеть вот так?

ОЙ, БЛИИИИИИИН....... :idea: Чего ж вы нарисовали? Питание "зашунтировали" жестоко.

Извините за вопрос, техника у вас теперь нет, а вы эти вопросы решаете, будучи бухгалтером?

Я к тому, что какие-то минимальные знания должны же быть по теме или нет?





... Техник порекомендовал данный форум, как самый адекватный и компетентный. ...

Какая грубая лесть, но приятно, блин. :smile:

Схему на 1 реле или на 1 триггере вам нарисуют в 100500 местах сети и совершенно адекватно.

[Гость garlock]

Как бы я тоже техник, но в другой немного области. Мое ЛВС, компьютеры, видеонаблюдение и тд. Знания мои заканчиваются на том, что я могу тестером найти неполадку, выпаять и вставить новую деталь. Схемы понимаю, но принципы работы нет. К сожалению. Уже об этом писал. В основном отдел этим занимается, тот техник был очень грамотный, но поработал 2 месяца и уволился. Только начали эту байду. Руководитель одержимый новаторскими идеями, хочет свои пломбы и за маленькие деньги. Техник проболтался что можем сами сделать и уволился.



Я понял что не так, их надо вместе.

Изменено 11 Февраля, 2016 в 09:51 пользователем garlock
