На стиралке LG F1091QD в модуле сгорел R74. Ремонт

Рекомендованные сообщения

Гость vobr

На LG F1091QD в модуле сгорел R74. По цветным кольцам не определить, выгорело покрытие.

Стоит вне заливки(над ней) сразу за оранжевого цвета реле.

По габаритам мощность где-то 2-3 вт.



Подскажите номинал! Спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Владимир а не могли бы вы хотя бы фото выложить сего чуда , желательно с двух сторон, ведь далеко не все знают именно вашу стиралку.... или зарисуйте на лист часть платы где стоит резистор ваш.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vobr

Не чем фоткать! Плата залита силиконом прозрачным. С обратной стороны вообще пластмасса. Резистор оказался проволочным. Аккуратно стер покрытие до провода и замерил примерно 1/3 часть. Получилось около 70 Ом. Поставил на 220 Ом. Подключил питание на реле(их два, черное и желтое) через лампу 40вт. При нажатии микрика с обратной стороны(вторая плата) лампа загорается и не тухнет пока удерживаю микрик в нажатом положении. При отпускании лампа гаснет. Ничего не греется и не горит, но и не светится ни один светодиод с обратной стороны, на второй плате, где находятся светодиоды и программное колесо. Судя по самому дефекту(мое предположение) пробит ТЭН. Стиралка не моя, плату в ремонт принесли. Придется пилить медицинской фрезой пластмассу с обратной стороны, чтобы к дорожкам добраться и глянуть, что там куда идет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vobr

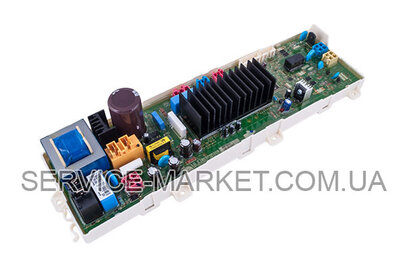

Вот, нашел в сети, точно такой...... Кто в курсе, что за р.компонент находится под большим черным радиатором? Понятно одно, что это управление мотором стиральной машины и скорее всего, что ему капут! Вырезал фрезой часть пластмассы и аккуратно снял силикон. При прозвонке электролита по питанию показало КЗ. Выпаял R58, большой белый прямоугольник стоящий с боку радиатора, КЗ пропало. Сопротивление целое, номинал 5w 0.027 om. STR-A6059H по всем признакам живая. И что с ним дальше делать!? Жаль потраченного времени! Кто такое чудо ковырял, тот поймет!


Изменено пользователем vobr

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Под большим черным радиатором находится микросхема: инвертор управления двигателем прямого привода.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В таком модуле очень часто сначала сгорает реле желтое, иногда резистор через который идёт запуск, при нажатии кнопки сеть.

Обычно последствия или брака реле, либо сгоревшего тена.

Реле прошивало между силовой частью и управляющими выводами катушки, хотя находятся на противоположных сторонах реле.

Много различных модулей перечинил, за несколько лет, удивляюсь как некоторые модули выгорают при например сгоревшей блокировки.

Ремонтировать модуль, не проверив саму машинку, занятие опасное, починишь модуль, а в машинке засада, что то сгорает, но при прозвонке оказывается вроде живое, а на самом деле спалит блок после первых включений, тут нужен опыт.
