КП303А проверка транзистора.

Рекомендованные сообщения

Гость TanTall

Здравствуйте! Разжился кучей радиодеталей, в частности транзисторами КП303А. Возникли некоторые сомнения в их работоспособности. Транзистор имеет 4 вывода, один из которых мультиметром перезванивается с корпусом (видимо земля). между двумя выводами в режиме прозвонки мультиметр показывает число 740. Остальные комбинации дают 1 - бесконечность. Как сопоставить эти данные?

Прошу мастеров дать рабочий алгоритм проверки. Заранее спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Транзистор имеет 4 вывода, один из которых мультиметром перезванивается с корпусом (видимо земля). ...
Чтобы грамотно применять любой радиоэлектрогнный компонент, обязательно надо иметь на него документацию.

Вот справочный листок на КП303: КП303.pdf

Там есть и параметры, и назначение выводов.



Чтобы проверить полевой транзистор подручными средствами, можно собрать простенькую схему - источник тока на полевом транзисторе: соединить затвор с истоком (для КП303 - и с выводом корпуса) и подключить к минусу источника питания , к стоку подключить амперметр, а другой вывод амперметра - к плюсу источника питания. Напряжение выставить примерно 10В и измерить ток. Значение этого тока должно укладываться в допуски, указанные в параметре "начальный ток стока" для этого полевого транзистора.

Изменено пользователем Lexter

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость TanTall

А подскажите пожалуйста: схема распиновки в документации обращена к читателю выводами или корпусом?

upd.



О чем могут говорить показания на мультиметре равные нулю; как и было предложено, подключил все по схеме: затвор, исток и корпус подключены к минусу кроны сила тока измерялась между стоком и плюсом...

Изменено пользователем TanTall

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... схема распиновки в документации обращена к читателю выводами или корпусом? ...
Со стороны выводов.



... О чем могут говорить показания на мультиметре равные нулю ...
Самый маленький ток может быть у КП303Ж - 0,3 мА. Если меньше - что-то не так подключили (например, тестер на пределе измерения 2А не может показать ток меньше 1мА) или транзистор неисправен.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость TanTall

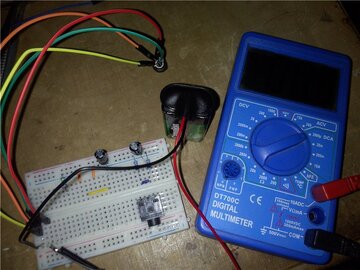

Посмотрите пожалуйста:


желтый - земля. Красный щуп мультиметра подключен к плюсу. На дисплее нули. Если все подключено верно - напрашиваются два варианта: либо в магазине мне продали десяток бракованных транзисторов, либо - проблемы в мультиметре. Будьте добры - скажите: возможно проверить такой транзистор, например светодиодом?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вы включили предел измерения на "тестере" 10А ! Красную "фишку" воткните в среднее гнездо.

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
