Замена ОУ в усилителе ВЕГА 50У-122С на импорт. ПП переходника

Рекомендованные сообщения

Гость elvis14015

вот так всегда все советы вокруг да около, расплывчато, то, что есть неплохие заменители, понятно всем, но хотелось бы по конкретнее какая именно микросхема и обязательно указать схему обвеса коррекции с номиналами деталей, если есть опыт замены на более лучшее звучание, то пожалуйста пишите

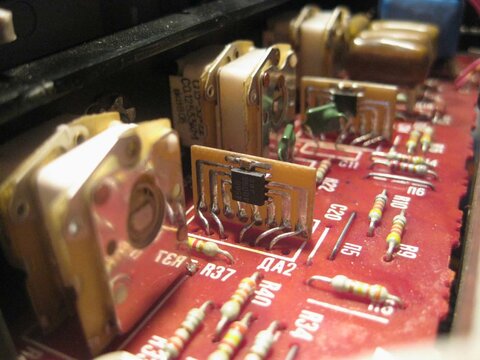

День добрый, менял на веге родные к157уд2 (у меня из 3 -х усилителей на 2х именно 157ая стояла , а не кр1434уд1а) на njm4580 при помощи небольшого переходника. Все становится без каких-либо нарушений в печатной плате. Конденсаторы коррекции (стоявшие между 7-8 и 1-14 ножками) можно удалить



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Руслан, отличное решение! Чертежа переходника не сохранилось?

Если есть - прикрепите пожалуйста в архиве.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость elvis14015

Руслан, отличное решение! Чертежа переходника не сохранилось?

Если есть - прикрепите пожалуйста в архиве.

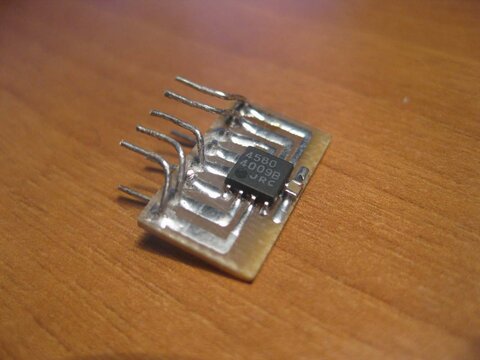

сохранился, печатная плата уже для ЛУТ (зеркалить не надо) по фото думаю понятно что куда, да и смд конденсатор на 0,047-0,22 μF

переходник.zip

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Руслан, спасибо, плюсанул! :biggrin:

Всё чётко и по делу.



Корпус чипа обычный SO-8 или немного другой? По фотке показалось, что он более квадратный что ли...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость elvis14015

sop-8 (просто в наличии 4580m в достаточном количестве) , а так переходник позволяет устанавливать и so-8 и схожие



можно и dip 8 таким способом ставить-только плату немного изменить и отзеркалить (микросхема то с другой стороны уже будет ставиться) могу на днях нарисовать если кому будет интересно

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Под DIP8 тоже интересно !

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость elvis14015

такой вариант-сверху под разные типоразмеры конденсаторов-кому какие нравятся

157 dip8.zip

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
