Гость maxmimko

Разводка платы умножителя ёмкости

Рекомендованные сообщения

Гость maxmimko

Прочитал тут статью "Умножитель ёмкости в фильтре блока питания усилителя класса "A". Давим пульсации и фон" ( в названии тема опечатка :( )

https://datagor.ru/am...acii-i-fon.html



Захотелось собрать такое для усилителя на TDA7294.



В статье была ссылку на англ. источник, и там была предложена схема.


Скачал как советовали в гугле какой-то Sprint Layot и попробовал развести плату.


Так как опыта 0, может кто подскажет так работать будет или надо все стирать и по новой?

Изменено пользователем maxmimko

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Batualo

А где мост? Его тоже можно поставить на плату. Для мощных транзисторов желательно резервировать место под радиатор.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

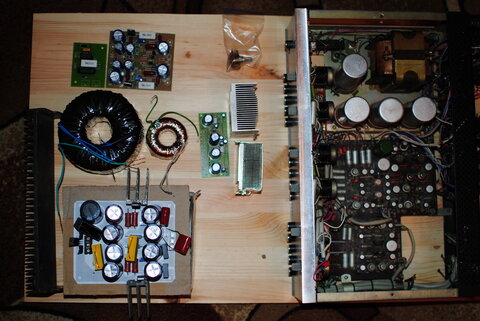

У меня такой питает несколько MF1 на 7294

диоды стоят шоттки в ТО-220, т.к. накопил



Печатка под этот проект.

https://datagor.ru/am...acii-i-fon.html


БП2.7z

Изменено пользователем Datagor

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость maxmimko

я планировал мост KBPC3510, так как он есть, или лучше все таки шоттки?

моего моста нет в библиотеках, попробую вручную пермерять и нарисовать в схему

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Прочитал тут статью "Умножитель ёмкости в фильтре блока питания усилителя класса "A". Давим пульсации и фон"

Захотелось собрать такое для усилителя на TDA7294. ...

Валера, наверное не очень внимательно читали. Для TDA7294 делать такой БП стоит только ради спортивного интереса. :biggrin:



... в названии тема опечатка :( ...
Какая опечатка? Как должно быть? Я поправлю.



... У меня такой питает несколько MF1 ...
Владимир, выложите пожалуйста ваш чертеж платы в архиве, например, zip или 7z.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость maxmimko

Валера, наверное не очень внимательно читали. Для TDA7294 делать такой БП стоит только ради спортивного интереса. :biggrin:



Перечитал, вроде там не говорится, что это плохая затея, наоборот в конце:

"Описанный фильтр конечно можно применить и для УЗЧ в классе "АВ" (необходимо увеличить ёмкости - см. статью Эллиотта) или для двухполярного БП и пр."



Или все таки такой же результат даст фильтр описанный в этой статье? https://datagor.ru/practice/power/1965-smasteri-sam-polnyy-uzch-na-mikroshemah-chast-4-uluchshaem-blok-pitaniya.html

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Для TDA7293/4 достаточно обычного выпрямителя с блоком фильтров.

Но конечно и от приведенной схемы хуже стать не должно.



Ведь можно смазывать ступицы телеги от скрипа дёгтем, а можно лучшим сливочным маслом.

Скрип прекратится в обоих вариантах. :biggrin:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость maxmimko

Попробовал плату переделать под свои конденсаторы любезно представленую cooller-ом.

Пока точно понятно, что нет места под радиаторы для для транзисторов.

Но вопрос такой - без обдува конденсаторам не жарко будет? На них впринципе написано 105С, но все таки.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Batualo

Валера, а кто мешает вам увеличить размер платы и протянуть дорожки для транзисторов, с учетом радиаторов. . Тем самым убережете конденсаторы от перегрева. По печатке Владимира это очень удобно сделать, т.к. транзисторы располагаются симметрично.

Изменено пользователем Batualo

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость maxmimko

Валера, а кто мешает вам увеличить размер платы и протянуть дорожки для транзисторов, с учетом радиаторов. . Тем самым убережете конденсаторы от перегрева. По печатке Владимира это очень удобно сделать, т.к. транзисторы располагаются симметрично.

никто не мешает, так и буду делать, что касается транзисторов, но вот насчет конденсаторов - если их немного раздвигать то плата совсем огромной получится, и так уже большая, поэтому и думаю может оставить их как есть? с другой стороны говорят что чем больше температура конденсаторов при работе тем меньше их срок службы

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Конденсаторы не нужно раздвигать, сами по себе конденсаторы не греются, их можно "плечом к плечу" ставить.

А вот отодвинуть от конденсаторов греющиеся транзисторы на радиаторах надо. Именно радиаторы греют конденсаторы и от этого конденсаторы и деградируют...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
