Гость Romeo88

БП с удвоением напряжения

Рекомендованные сообщения

Гость Romeo88

Доброго вечера всем!

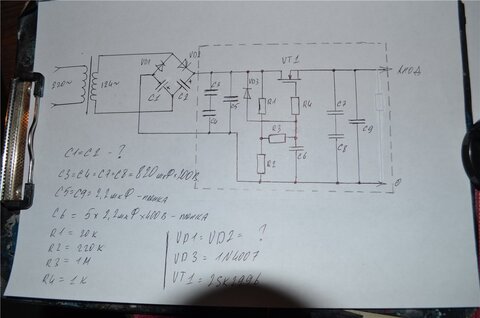

Собрался делать впервые БП с удвоением. Скажите, правильная схема получилась?

Сперва двухполупериодный выпрямитель-удвоитель, затем C-L-C фильтр с электронным дросселем (схема автора усилителя).

Есть несколько вопросов.

1) Какие конденсаторы применить желательно в удвоителе и какие диоды?

2) Есть ли необходимость ставить фильтрующие конденсаторы, или можно обойтись дросселем?

3) Для второго канала питания надо повторить обведенную пунктиром часть?



Заранее спасибо.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Схема "по физике" правильная. Только:

1) С5, С9 в БП не нужны, "плёнка" ставится в непосредственной близости к "потребителю" (вывод на ТВЗ по питанию).

2) С3,4,7,8 нужно зашунтировать резисторами 220 - 330кОм. или поставить по одному конденсатору на раб. напряжение 300В.

3) С1, С2 в районе 100мкФ. на 200В. (больше емкость - нагрузочная способность выше).

4) D1, D2 - раб. напряжение не менее 250В., ток из расчёта потребляемого,но не менее чем с двукратным запасом.

5) Номинал R3 слишком большой (1 МОм.) , С6 (11 мкФ.) через него будет заряжаться "нереально долго" ! А из за утечки в С6, Вы можете вообще не "дождаться анодного". Начните с 200кОм. , а дальше видно будет...

6) Сток - исток VT1 нужно зашунтировать диодом (плюсом к истоку), раб. напряжение и ток в районе этих параметров у транзистора.

По вопросам:

1) См. выше...

2) Без конденсаторов обойтись нельзя. Это не дроссель в "физическом" смысле, а устройство задержки и фильтрации - УЗФ.

3) С3, С4 общие для двух каналов.

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... 6) Сток - исток VT1 нужно зашунтировать диодом (плюсом к истоку), раб. напряжение и ток в районе этих параметров у транзистора. ...

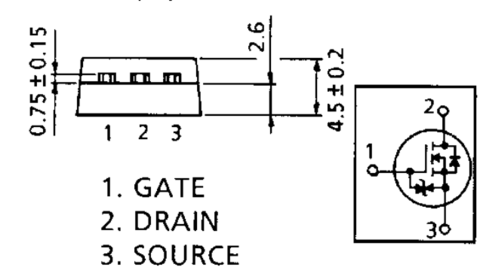

Не обижайте Тошибу! В 2SK2996 там всё уже есть внутри. Диод добавлять не нужно.

+https://pdf.datasheetcatalog.com/datasheet/toshiba/2917.pdf


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

https://forum.datagor.ru/topic/949-dvuhtaktnii-usilitel-na-gu-32-gmi-6/

Сообщения начиная с №3 по №10 как раз касаются обсуждения удвоителя применительно к питанию лампового усилителя.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Руководствуясь практическими изысканиями Александра (tank), логично : С3 и С4 (820мкФ.на 200В.) установить вместо С1 и С2, нагрузочная способность будет высокая и два конденсатора сэкономим (С3, С4 при этом не нужны).

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
