Прошу сравнить 2 схемы ламповых усилителей

Рекомендованные сообщения


... Вы пишете удивительнейшие для меня вещи: а КАК же в этом случае подается положительное напряжение на экранные сетки этих ламп относительно катода??? Прошу пояснить! ...

А я разве написал, что нужно убрать резисторы питания экранных сеток (43кОм.) ? Режим по постоянному току (и напряжению- естественно) остаётся тот же, а вот ООС предлагаю "попробовать" подать с УЛ обмоток через конденсаторы ! Скажу больше: я "пробовал сделать это" с другими лампами (ГУ50), звук мне не понравился, но это субъективно... поэтому и говорю: "а вдруг!?".



По выпрямителю "смещения": ток в этой цепи "мизерный" и нагрузка не меняется, потому можно применить такую схему, а что для Вас предпочтительнее: отдельный трансформатор или два "нехилых" неполярных конденсатора , решать Вам.



Напряжение на первом после моста конденсаторе, на холостом ходу, будет порядка -160В., резистор R*( на предыдущей схеме обозначен- 2,7к*) нужно подобрать, чтобы на втором конденсаторе было около -40В. (естественно подбирать нужно, при полностью собранной схеме фикс. смещения - не на ХХ ,но без ламп!). А ещё лучше: после R*(параллельно конденсатору), поставить малотоковый ПП стабилитрон на 42В. и подобрать "паспортный" ток стабилизации...



Есть ньюанс - этот выпрямитель малотоковый и при включении будет долго заряжать ёмкости,может дольше чем появится анодное и прогреются лампы.

Возможно придётся увеличить ёмкость "нехилых" конденсаторов с 1 до 4,7мкФ или уменьшить первую после моста ёмкость до 47μF.(и вторую тоже)

Но это уже опытным путём.



Добавляю ещё: при реализации предложенного выпрямителя, номинал "подстроечников" тока покоя (10кОм.) нужно изменить на 47 - 68 кОм.

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


А я разве написал, что нужно убрать резисторы питания экранных сеток (43кОм.) ? Режим по постоянному току (и напряжению- естественно) остаётся тот же, а вот ООС предлагаю "попробовать" подать с УЛ обмоток через конденсаторы ! Скажу больше: я "пробовал сделать это" с другими лампами (ГУ50), звук мне не понравился, но это субъективно... поэтому и говорю: "а вдруг!?".



Гм, гм...когда-то я собирал на ГУ-50, но это был гитарный усилитель чисто для ансамбля, но как он стал бы звучать сейчас согласно требованиям к HI-ENDу - честно говоря, не знаю. Для гитар - звучал нормально на мощности 60 Вт! :biggrin:

Но, скорее всего, для домашнего испозования его пришлось бы существенно модернизировать... Я Вам верю почему-то - раз Вы говорите "звук не понравился". то и не буду пробовать.



По выпрямителю "смещения": ток в этой цепи "мизерный" и нагрузка не меняется, потому можно применить такую схему, а что для Вас предпочтительнее: отдельный трансформатор или два "нехилых" неполярных конденсатора , решать Вам.



А где должны стоять эти "нехилые неполярные"? Что-то я схемы не вижу. :wink: Можно ее прислать? Для использования от анодной обмотки?

Изменено пользователем Alex111

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Batualo

Нехилые - это 1,0х250в в #25 :).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kdtp

С таким роскошным трансформатором, как ТАН125…, можно (нужно!!!) сделать о-о-о-очень хороший блок питания!

Если Вы использовали четыре обмотки (125 Вольт + 13 Вольт +125 Вольт + 13 Вольт = 276 Вольт) на анодное питание всей схемы…, то так тому и быть!

НО, у Вас в наличие (осталось) ещё две обмотки по 112 Вольт, на номинальный ток – 420 мА!



Ну, так вот, одну обмотку можно (нужно) использовать для «питания» вторых сеток выходных ламп. Как? Поставить удвоитель напряжения и получить порядка 310 Вольт по постоянному напряжению, и с допустимым током нагрузки до 148 мА. Для «питания» вторых сеток…, более чем достаточно.

Ещё одну обмотку на 112 Вольт нужно «запузырить» на «минус» смещения. Поставить «мостик» и получить…, порядка 155 Вольт «отрицательного» постоянного напряжения.

Что, получилось слишком много Вольт для смещения? Ну, это как посмотреть. С таким большим «минусом» можно устроить ро-о-о-о-оскошный «длинный хвост». Впрочем, это уже совсем другая тема….



Как то так…, вот, таким «макаром». А главное - не надо ни каких «нехилых неполярных».



Впрочем, делайте как Вам удобнее – в конце концов, Вы хозяин проекта. :biggrin:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... , можно (нужно!!!) сделать о-о-о-очень хороший блок питания! ...

Логично ! Я как то не обратил внимания на тип трансформатора, и Александр "не намекнул", что есть "лишние" обмотки (цитата из поста #20 : "Тут, боюсь, у меня уже не будет такой отдельной обмотки имеющегося силового трансформатора - все задействованы" - ?). Единственно: как я понял, Александр не горит желанием переделывать автобалансный ФИ на ...с катодной связью...(да и зачем? имхо), поэтому выпрямитель "смещения" можно сделать однополупериодным. Удвоитель для экранных сеток плюс однополупериодный "смещения" - просто и не затратно.



А ещё "не затратнее" , вывести с обмотки трансформатора среднюю точку плюс пара ёмкостей и резистор, напряжение, правда, около 200В. (мало для вторых сеток). А вообще, стоит ли "городить огород" для 6П3С ?

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[



С таким роскошным трансформатором, как ТАН125…, можно (нужно!!!) сделать о-о-о-очень хороший блок питания!



Да, трансформатор-то роскошный, однако габариты изготавливаемого Блока питания, увы, не позволяют накручивать на него много мостов, удвоителей, стабилизаторов и т.п.



Если Вы использовали четыре обмотки (125 Вольт + 13 Вольт +125 Вольт + 13 Вольт = 276 Вольт) на анодное питание всей схемы…, то так тому и быть!



После выпрямителя и фильтра +385 В под нагрузкой всего усилителя!



НО, у Вас в наличие (осталось) ещё две обмотки по 112 Вольт, на номинальный ток – 420 мА!

Ну, так вот, одну обмотку можно (нужно) использовать для «питания» вторых сеток выходных ламп. Как? Поставить удвоитель напряжения и получить порядка 310 Вольт по постоянному напряжению, и с допустимым током нагрузки до 148 мА. Для «питания» вторых сеток…, более чем достаточно.

Ещё одну обмотку на 112 Вольт нужно «запузырить» на «минус» смещения. Поставить «мостик» и получить…, порядка 155 Вольт «отрицательного» постоянного напряжения.



Безусловно все это очень интересно, благодарю за Ваши идеи, и в следующей конструкции я именно так и попробую сделать. Но...в имеющейся, как я сказал, мостики, удвоители... просто уже некуда вмещать...без опасности замыкания, перегрева и т.п.. file:///D:DOCUME~1AlexLOCALS~1Tempmsohtml11clip_image004.gif' class='bbc_emoticon' alt='all_emoticons' />Поскольку Блок питания делается отдельно от корпуса самого услителя, а разъемы коммутации не хотелось бы делать с большим количеством проводов в кабеле...



Что, получилось слишком много Вольт для смещения? Ну, это как посмотреть. С таким большим «минусом» можно устроить ро-о-о-о-оскошный «длинный хвост». Впрочем, это уже совсем другая тема….



Тут я соглашусь с Юрием, т.к. он прав - предкаскад и ФИ уже собраны, не хотелось бы переделывать.



Логично ! Я как то не обратил внимания на тип трансформатора, и Александр "не намекнул", что есть "лишние" обмотки (цитата из поста #20 : "Тут, боюсь, у меня уже не будет такой отдельной обмотки имеющегося силового трансформатора - все задействованы" - ?).



Сорри, тут надо было б мне, действительно, сделать уточнение: задействованы под те габариты БП, которые, увы, ограничены...



поэтому выпрямитель "смещения" можно сделать однополупериодным.



И от какой части трансформатора при этих габаритных условиях его тогда запитать? Вы обещали схему..., а насчет ФИ - Вы правы! :biggrin: .



Удвоитель для экранных сеток плюс однополупериодный "смещения" - просто и не затратно.



У меня там получилось по-другому: 2 дросселя на каждый канал и через них -экранные сетки...Если что - ответьте в "личке".

Изменено пользователем Alex111

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Вы обещали схему... ...

1)"Обещанная" схема с пояснениями в #25.

2)"Толчём воду в ступе" :biggrin: .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

1)"Обещанная" схема с пояснениями в #25.

2)"Толчём воду в ступе" :wink: .



Прошу прощения - читал разные посты в этой "ветке", в том числе увлекся и Вашим текстом в #25 и... как-то "проглядел" запощенную в начале схему :biggrin:

Теперь-то все понятно, большое спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Александр не горит желанием переделывать автобалансный ФИ на ...с катодной связью...(да и зачем? имхо),



Все ради него любимого, ради звука :wink: Ссори за Off :biggrin:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Юрию (titpol):



Вы считаете, что лампы 6П3С в первой схеме работают "на пределе". Можно поинтересовтаься - почему?

Изменено пользователем Alex111

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Юрию (titpol):



Вы считаете, что лампы 6П3С в первой схеме работают "на пределе". Можно поинтересовтаься - почему?



1)На катодах ламп (на R?-140 Ом.) -17,5В.

2)Ток в цепи катодов двух ламп - 17,5В. : 140 Ом. = 0,125А., значит через одну лампу ток 0,125А. : 2 = 0,0625А.

3)Напряжение анод - катод 375В. - 17,5В. = 357,5В.

4Рассеиваемая мощность на лампе 357,5В. * 0,062А. =22,34Вт.

Наибольшая (максимальная - паспортная) мощность, рассеиваемая на аноде 6П3С = 20,5вТ., плюс грубо: "пару" ватт "берёт" экранная сетка, итого: 22,5Вт. - ПРЕДЕЛ ! (уже в режиме "молчания").

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alexander59

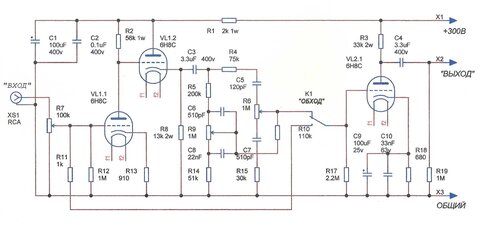

Если топикстартер не против, подкину еще одну схемку:
