"Кривой" накал ламп 6п1п +6п14п включенный последовательно.

Рекомендованные сообщения

Гость ALYR

Уважаемые датагорцы,



по просьбе друга спаял ему ламповый комбик(6н1п+6п14п однотакт). Из силовых трансов у меня был только ТА-197. На нем нет обмотки 6.3v, есть только две по 12.6v.(по факту 13.6v). Я их запараллелил для повышения тока и подключил накалы ламп 6н1п и 6п14п последовательно. Проблема в том что на 6п1п сейчас-8v а на 6п14п -5.4v.

Можно это как то выровнять?



Александр.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я бы каждую обмотку подключил на две одинаковых лапы (6П1П-2шт)(6П14П-2шт) по идее будет более равномерно.



Параметры ТА197 _https://litagents.ru/sprav/transformers-ta/TA197.html

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Так и должно быть! токи накалов у 6Н1П и 6П14П разные. Поэтому, как посоветовали выше, надо последовательно включать ОДНОТИПНЫЕ лампы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я бы взял импульсные DC-DC преобразователи на чем нибудь типа LM2596 например такие.

https://ru.aliexpress.com/item/dc-converter-LM2596-power-supply-module-1-3V-35V-adjustable-buck-regulator-module-5pcs/1863971976.html

Выпрямил 12в от ТА197 и через эти модули запитал бы лампы. КПД этих преобразователей почти 90% так что проблем с перегревом возникнуть не должно.

Заодно, при питании накалов постоянным током полностью убираем все проблемы связанные с наводками от накала в цепи катода.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Самый простой вариант - подобрать параллельный резистор накалу 6Н1П, так чтобы напряжения выравнялись.

Изменено пользователем real64

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kdtp

Например, соединить параллельно три резистора мощностью - 1 Ватт и номиналом - 100 Ом каждый. Получим "составной" резистор номиналом (примерно) 33 Ома и мощностью - 3 Ватта. Вот этот "составной" резистор и поставить параллельно накалу лампы 6Н1П. Далее, к этому "пирогу"(резисторы + накал) подсоединяем ПОСЛЕДОВАТЕЛЬНО (как у Вас и соединено) накал лампы 6П14П.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

При токах накала 6П14П 750-760 мА, а 6Н1П 600 мА потребуется параллельное подключение накалу 6Н1П 39 Ом и рассеиваться на нём будет 1 Вт. :biggrin:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kdtp

Оно конечно..., только исходя из личного опыта (может мне так не повезло), из всех, ранее используемых мною, ламп 6П14П-ЕВ (других у меня просто нет), ток накала был 800 - 810 мА.... :wink:



1Ватт рассеивания..., посему лучше брать резистор от 2 Ватт и больше - меньше будет греться. :wink:



Что интересно..., и 33 Ома, и 36 Ом и 39 Ом, и 41 Ом..., в этом схематическом решении будут работать вполне сносно. Может слегка "кривовато", но за пределы норм по напряжению накалов, "вываливаться" всё это "хозяйство" (скорее всего) не будет. :biggrin:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Согласен! :biggrin: Топикастеру осталось только подобрать из указанного ряда наиболее подходящее сопротивление. А как такое включение будет в плане фона по сравнению с паралельным? А из четырёх возможных вариантов все равнозначные?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Batualo

А не проще намотать накальную обмотку. Там насколько я понимаю, окна позволяют. Да и мотать около 100 витков. Можно не разбирая. Я бы так и сделал.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А не проще намотать накальную обмотку. Там насколько я понимаю, окна позволяют. Да и мотать около 100 витков. Можно не разбирая. Я бы так и сделал.



Я тоже так бы сделал иле поменялся с кем нибуть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ALYR

Я бы каждую обмотку подключил на две одинаковых лапы (6П1П-2шт)(6П14П-2шт) по идее будет более равномерно.



Параметры ТА197 _https://litagents.ru/sprav/transformers-ta/TA197.html

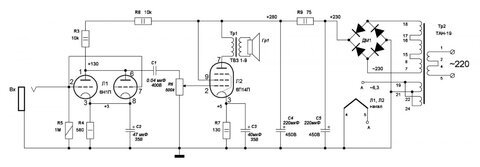

Лампы всего две(6н1п+6п14п). Комбик простейший, собрал по схеме ниже.



Я тоже так бы сделал иле поменялся с кем нибуть.



TA-197 у меня "залитый" компаундом, не разборный.

Буду пробовать подобрать резистор(ы).

Еше интересен совет Александра(tank) касательно стабилизатора.



Спасибо всем за комметнтарии.


Изменено пользователем ALYR
