Vlad41

Паяльник в шкафу

Рекомендованные сообщения

Привет, датагорцы!

Поделюсь, вдруг кому-то пригодится...

У меня рабочий стол в комнате, которая является и гостиной, и комнатой отдыха, и ... короче, квартира двушка = кухня+спальня+ "этакомната", которая почти всё остальное. Чтобы не мозолить глаза жене, все свои "электронные дела" прячу.

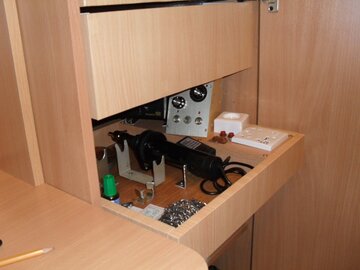

Паяльную станцию спрятал так (на фото). Открыл, вытащил, включил, поработал, выключил, задвинул... и нет ничего. Оказалось очень удобно.

Розетка, что на фотографиях находится справа - универсальная, принимает вилки практически любых мировых стандартов.

Клеевой пистолет ставлю так, как на правом верхнем фото.

А если нужно включить паяльную станцию, то другие паяльники должны быть убраны, иначе будут мешать провода.

И все это дело спокойно задвигается в шкаф, даже если паяльник еще горячий.





Изменено пользователем Vlad41

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Владимир, классный выход из "малолитражного" положения! :wink:

Главное - мир в семье. А тут и жена довольна и сам не обижен.



Что за секретный прибор с тремя тумблерами и дюралевым корпусом?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

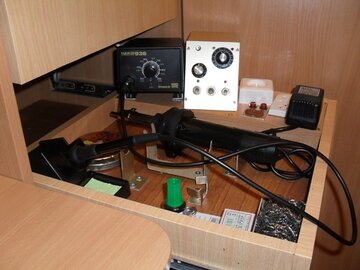

"Секретный прибор с тумблерами" я называю "Скворешник" и он в этом ящике главный. :wink:

Всё делалось быстро в майские праздники, а потому с корпусом особо не заморачивался, вот и получился "скворешник".

Тумблерами подается 220 вольт:

левым - к паяльной станции, т.к. у Хакко выключатель находится сбоку и при данной компоновке поджат этим самым скворешником, да и не показался он мне удобным.

правым- на универсальную розетку, к которой подключаю почти всё вплоть до дрели.

средний - включает собственно сам скворешник - обычный регулятор температуры жала для простых паяльников, которыми в основном и пользуюсь. Собран был еще в 1992 году (журнал Радио № 2-3), но немного доработанный: введен переключатель режимов работы, чтобы не сбивать настройку потенциометра при коротких перерывах в работе и при ускоренном разогреве.



Из дюраля только передняя панель, а остальной корпус из какого-то толстого пластика.



Ну и, конечно, светодиодная индикация - в дежурном режиме (50% мощности) мигает зеленый светодиод, а при разогреве (100% мощности) - красный.

Изменено пользователем Vlad41

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Раз уж речь зашла о скворешнике, добавлю...

В схему, приведенную в журнале "Радио" № 2-3 за 1992 год, были внесены изменения:

- резистoр R 5 должен быть составлен из трех двухваттных резисторов по 10 КОм, соединенных последовательно, иначе из него получается нагревательный элемент и долго он не прослужит;

- в качестве VS1 у меня применен КУ201Л и работает с 1992 года (был перерыв около 10 лет) без проблем, он установлен на алюминиевую пластину, играющую роль радиатора;

- в качестве VD2 установлен КД202 с буквой Н, если не ошибаюсь. Его тоже установил на небольшой радиатор.

С такими изменениями возможно использование более мощных паяльников и регулятор будет служить весьма и весьма долго, т.к. схема проста надежна.

Изменения в схеме регулятора паяльника.pdf

Изменено пользователем Vlad41

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Владимир, сумеете отрезать нужную статью от журналов и прикрепить у нас?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

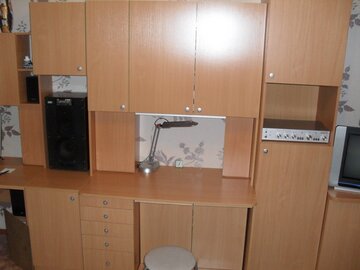

Чтобы не мозолить глаза жене, все свои "электронные дела" прячу.

Открыл, вытащил, включил, поработал, выключил, задвинул... и нет ничего. Оказалось очень удобно.

И все это дело спокойно задвигается в шкаф,

Уговорите жену, на еще один верхний ящик, и разместите в нем осциллограф, генератор и т.д.

Красиво и удобно.

Изменено пользователем cbafrunze

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ха... за кого Вы меня принимаете, Валерий :wink:

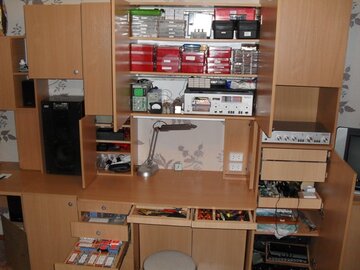

У меня целый рабочий стол со всеми необходимыми надстройками и пристройками.

Жен уговаривают, исходя из логики: в общем жилище всем должно быть хорошо. У меня тоже должно быть личное пространство и я согласен с условием, что не развожу при этом бардак. Выглядит это так (на фото)...

Заполнение генераторами и др.приборами сейчас как раз находится в процессе.



Долго думал над оптимальной конструкцией, исходя из свободного пространства.



Изменено пользователем Vlad41

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



У меня целый рабочий стол со всеми необходимыми надстройками и пристройками.

....в общем жилище всем должно быть хорошо.

Долго думал над оптимальной конструкцией, исходя из свободного пространства.

Все, даже очень, со вкусом и практично. (А начинали, с паяльника).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Загружаю, Игорь... :wink:



Валерий, просто оказалась очень удобной в работе эта моя конструкция с выдвижной паяльной станцией, вот и решил поделиться идеей. Многие ведь маются в маленьких квартирках.



Кстати, раньше у меня был паяльник на 36 вольт и регулятор для него я делал по схеме из этой же статьи. Работал безотказно. Когда я решил забросить это дело (по разным обстоятельствам, включая переезд в другой город), то отдал тот паяльник кому-то из знакомых.



Изменено пользователем Vlad41

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да, рабочее место классное. :wink:



Кто то не попал в кадр!






Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Кошка. Я у нее в любимчиках, вот и вертится всегда поблизости :wink:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
