Усилитель TDA2004/TDA2005. Регулятор громкости

[bedjamen]

... странный стерео звук (в разных каналах по разному гасится звук), вся регулировка громкости на первых 10 градусах регулятора, потом звук "на всю" до конца. ...

А это потому что линейная характеристика у регулятора, и разбаланс регуляторов по оси. В китайских разбаланс очень частое явление. Я из четырех один подобрал, и то не на 100%

[Гость igor1969]

Попробуйте корпус резистора тоже заземлить, соединить с землей коротким проводком!

[reper]

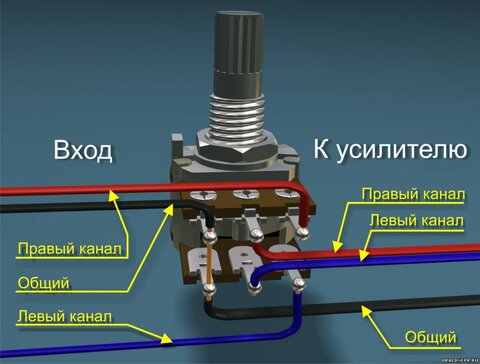

Как на фото подключил.

На фото: красненький и синенький, уходящие влево, подключить к источнику сигнала.

Красненький и синенький, уходящие вправо, подключить ко входам усилителя.

Изменено 21 Октября, 2015 в 11:45 пользователем reper

[Datagor]

Владимир, да вроде рисунок однозначный и интепретаций не требует :)

Вы ещё про чёрненький забыли. :cool:

[reper]

Владимир, да вроде рисунок однозначный и интепретаций не требует :)

Вы ещё про чёрненький забыли. :cool:

Пардон, заблудился в обилии цветов и обозначений.. :cool:

[Гость McClaud]

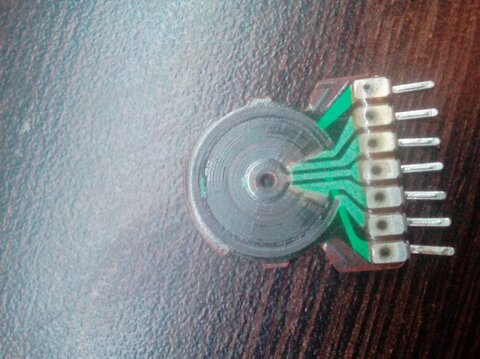

В продолжении темы зашел в магазин радиодеталей, нашелся такой потенциометр. Замучал яндекс и гугл, ничего не могу найти по поводу его распайки. Тестер тоже результата не дал, между всеми ногами есть сопротивление, на некоторых ножках меняется, на некоторых нет, но закономерность не получилось найти((

[bedjamen]

Здесь регулятор с отводами для тонкомпенсации

У Вас распайка может быть другой

Изменено 24 Октября, 2015 в 15:01 пользователем bedjamen

[Гость McClaud]

Здесь регулятор с отводами для тонкомпенсации

У Вас распайка может быть другой

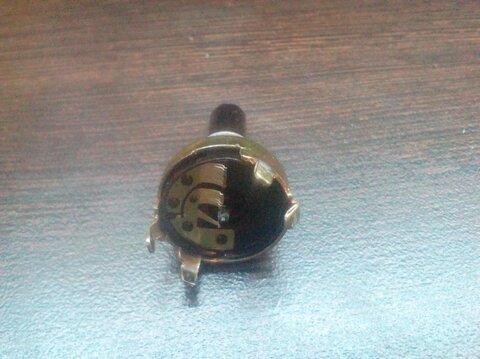

Спасибо, но схема не подходит. Разобрал, видимо он вообще не стерео((



Разобрать и собрать не так сложно.

Разбирать стал после того как тестером пришел к выводу, что возможно канал один.

[Datagor]

Александр, оптимизируйте фотки для Интернет. Мегапикселей много, а толку мало.



Тип вашего потенциометра предположительно R1412G.

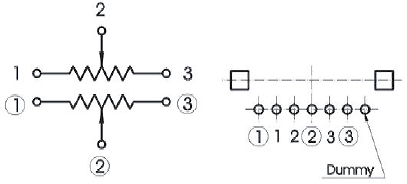

Существует 3 распиновки, все они двухканальные:



Пробуйте, одна из них ваша. Отпишитесь по результатам.

[Гость McClaud]

Александр, оптимизируйте фотки для Интернет. Мегапикселей много, а толку мало.



Тип вашего потенциометра предположительно R1412G.

Существует 3 распиновки, все они двухканальные:



Пробуйте, одна из них ваша. Отпишитесь по результатам.

Не подходит ничего. 3 схема похожа, между 23 и 24 ногами(слева направо если), но между 25 и 26 на минимуме 20кОм, на максимуме 25 - 40кОм, 26 - 0 Ом

[Datagor]

Ну так не мучайтесь и выкиньте нафик его.

Зачем всё время создавать самому себе проблемы?

Зачем было покупать самый странный потенциометр в стране?

:cool:

[Allroy]

Случаем не Ваш случай?
