Простая LED цветомузыка с микрофоном

Рекомендованные сообщения

Гость Maxim-122

мне бы хотелось собрать цветомузыку со строенным микрофоном (рис-1) не используя штекер 3.5

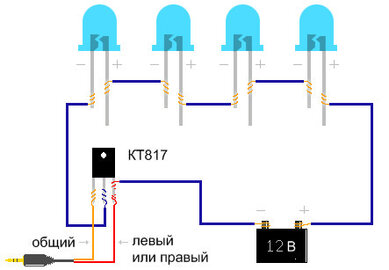

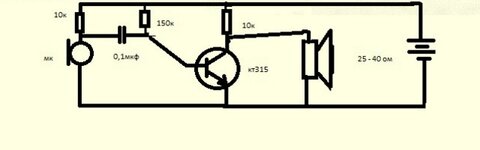

но для этого я взял схему с (рис-2) обычный слуховой аппарат и соединил с (рис-3) отдельной схемой светомузыки.

post-28274-0-53900000-1444967391_thumb.jpg post-28274-0-03734100-1444967344_thumb.jpg



Вместе:


Мне бы хотелось узнать будет ли работать такая схема или нет и можно ли рассчитать общее напряжение и какие элементы заменить на другие

если те устарели или не те.



Спасибо)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Работать не будет до тех пор, пока схему микрофонного усилителя правильно не перерисутете)

Возможно, понадобится ещё каскад усиления, или, скажем, выходной транзистор заменить составным.

И будьте готовы к тому, что одноцветная светомузыка вам надоест через неделю.



Я знаю, это скользкая дорожка.

Сегодня у вас лампочка моргает, завтра светодиоды на атмеге по проекту, скачанному из интернета,

послеавтра вы учите ассемблер, функциональный анализ, обрабатываете сигналы на ДСП и закупаете сотнями метров адресуемую светодиодную ленту.

Бац, вот и молодость прошла...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Maxim-122

Работать не будет до тех пор, пока схему микрофонного усилителя правильно не перерисутете)

Возможно, понадобится ещё каскад усиления, или, скажем, выходной транзистор заменить составным.

И будьте готовы к тому, что одноцветная светомузыка вам надоест через неделю.



Я знаю, это скользкая дорожка.

Сегодня у вас лампочка моргает, завтра светодиоды на атмеге по проекту, скачанному из интернета,

послеавтра вы учите ассемблер, функциональный анализ, обрабатываете сигналы на ДСП и закупаете сотнями метров адресуемую светодиодную ленту.

Бац, вот и молодость прошла...

тогда подскажите где я допустил ошибки? просто хочется сделать хотя бы не два диода

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Выход микрофонного усилителя прямо на питание подключен.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Примерно так. Транзистор КТ 817 заменить на КТ 972.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость pricolist

Сделать цветомузыку на светодиодах с нормальными градациями яркости такими простыми схемами не получится. Светодиод горит в очень узком диапазоне токов, сильно уступая банальной лампочке. Получится моргалка.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

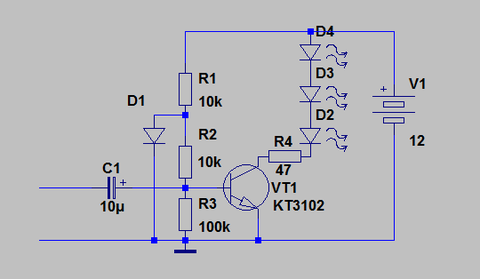

Могу предложить вот такую схемку "мигалки" для светодиодов. Но ей нужно входное напряжение не менее 0,5 вольт. А значить для микрофона нужен какой то усилитель еще собрать. К сожалению не могу такой предложить, никогда не интересовался микрофонными усилителями.

Диод D1 - любой маломощный кремниевый, КД521, КД5211, 1N4148. Транзистор тоже почти любой маломощный кремниевый подойдёт. Если при отсутствии входного сигнала светодиоды будут светится то сопротивление R3 можно слегка уменьшить. Но на мой взгляд ничего страшного если светодиоды будут слегка подсвечены, зато чувствительность схемы к слабому сигналу будет максимальна. R4 указано приблизительно, это зависит от напряжения питания и типа светодиодов. Думаю ничего страшного не случится если его уменьшить раза в 2.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

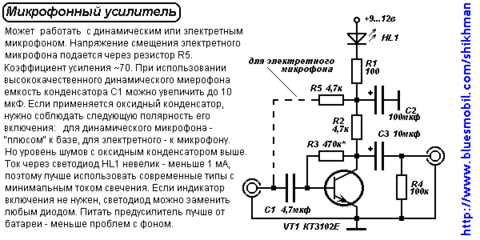

А вот простой микрофонный усилитель для любого типа микрофона (динамический или электретный).


Теперь состыковать две схемы совсем просто и питание одинаковое = 12 Вольт.

Всё получится! :cool:

Начать нужно с усилителя, убедиться в его работоспособности, а потом цеплять к нему моргалку.
