Китайский Quad 405 пищит (возбуждение?) на большой громкости со смарта и ноута

[droid]

Читайте внимательнее и "включайте" логику !

Виноват!пардон)

[droid]

Добрый день! Регулятор я ещё не собрал(жду детали), но у меня появился вопрос- Я этот унч практически всегда слушал от тв приставки,всё хорошо, от двд тоже, как только я подключаю телефон начинаются свисты , и на их фоне едва слышна музыка,причём громкость на телефоне практически на нуле. Я думаю что из телефона выходная мощность большая к примеру 2в , а в двд и приставке около 500 мВ.Как понизить?или поделить на входе унч? или после сделанного регулятора громкости будет всё нормально?Кстати по хар-кам у квода Входная чувствительность: 0.5V на 100 Вт на нагрузке 8 Ом, у меня 8 ом АС.

Изменено 5 Июля, 2016 в 14:36 пользователем droid

[Гость]

от тв приставки,всё хорошо, от двд тоже, как только я подключаю теленаются свисты , и на их фоне едва слышна музыка,причём громкость на телефоне практически на нуле

а может в первую очередь нужно просто проверить кабель, а потом громкости добавить на телефоне!!!

Если от тв приставки и двд все ок - то 99% это кабель

Если нет - надо смотреть гнездо аудио выхода телефона



Как понизить?

сделать простейший делитель или просто поставить регулятор громкости - переменный резистор :smile: Изменено 5 Июля, 2016 в 14:55 пользователем Гость

[Гость igorveter]

... В нём сигнальные "жилы", скорее всего, не экранированы, отсюда фон и наводки. ...

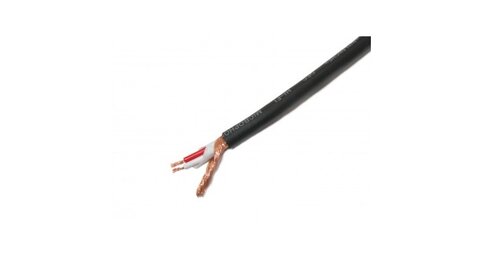

качественный кабель можно сделать своими руками, нужно только все необходимое приобрести в радиомагазине

[Datagor]

Тёзка, если уж размещаете иллюстрации, следите, что вы показываете людям.

Моно-джек на 1-й фотке.

[Гость igorveter]

... Моно-джек на 1-й фотке. ...

:smile: да точно, просто фотки брал с интернет-магазина. Выбрал стерео, но фотка у них залита МОНО

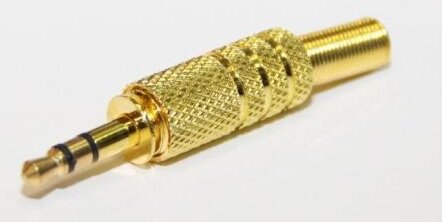

нужен вот такой

Изменено 8 Июля, 2016 в 10:50 пользователем igorveter

[droid]

Спасибо за советы. Да ,кабель у меня самопал из микрофонного ,экранированный(от источника к унч).На одной из плат УНЧ был не пропай земли(кольцевая трещина). От сюда и писки,трески.Всё подпаял ,пропаял играет как надо ,со всех уст-в.

[droid]

Доброго дня!Спаял я на макетной плате вашу схемку в 2 вариантах , громкость регулируется, но при этом нет низких , одни высокие , использовал я NE 5532P, думал может монтаж не правильный или микра бракованная, но нет перепроверил,и микрух у разных торгашей прикупил, не получается звук нормальный.А если использовать к нему пред усилитель?скажем кит набор заказать?

[droid]

Питание непосредственно на ножках м/сх. меряли ?

Что то у меня с питанием, на 4 ноге +14,2

на 8 +15.0 .Пересматривую ,видать накасячил с стабилитронами.Я первый раз с ними работаю, раньше как то не приходилось их применять на практике.

[droid]

:wink:



Там "проще пареной репы" :biggrin: ...



Вместо R1+R2 (R4+R3) ставятся резисторы задающие ток стабилизации в зависимости от входного напряжения и типа стабилитронов. В вашем случае, думаю, в районе 3,3 - 5,1кОм.

Не забудьте про общий провод ("0V").

сделал по схеме получилось -15 и +14,4

[droid]

Ничего страшного, разброс Uст. стабилитронов. У импортных = 5%., у "наших" больше.

Спасибо вам огромное ! всё получилось , всё регулируется как надо.Сделал с коэф. усиления равным 2 .Ещё раз спасибо!!!!

[Datagor]

Тема постепенно теряет очертания и превращается в универсальную тему вида

"Я не умею собирать и настраивать китайские киты без схем и руководств, а вы сейчас мне всё быстренько объясните простыми словами".

:biggrin:

Павел, так не пойдёт. Одна тема = одна схема.



Выделена новая тема: Китайский Quad - щелкают динамики при выключении, защита
