Калибровка микрофона

Рекомендованные сообщения

Взял на месяц калиброванный микрофон iMM-6 (Dayton audio). _https://www.daytonaudio.com/index.php/imm-6-idevice-calibrated-measurement-microphone.html

К сожалению микрофон немного не полноценный, т.к для смартфонов.



Specifications: • Capsule type: Precision 6 mm electret condenser • Polar Response: True Omnidirectional • Frequency response: 18-20,000 Hz (Calibrated) • Impedance: 200 ohms • Sensitivity at 1 kHz into 1K ohm: 10 mV/Pa (-40dBV, re. 0dB = 1V/Pa) • Maximum SPL for 1% THD @ 1000 Hz: 127 dB • S/N ratio: 70 dB (A-weighted, varies depending on host device) • Connector: Gold-plated 3.5 mm TRRS

Калибровочный файл дают, по индивидуальному номеру микрофона.

Не знаю насколько этому верить, но ничего другого не добыл.



Далее. Казалось бы дело в шляпе...а нифига.

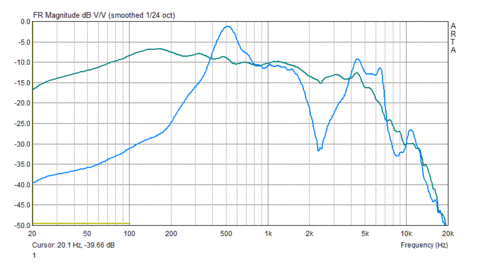

Мечты быстро разбились апстенку, т.как при малейшем сдвиге микрофона или динамика, АЧХ, снятая в ближнем поле меняется весьма круто.



Нужет совет как адекватно откалибровать микрофон при таких условиях.



Есть мысль сделать коробочку с заглущенными изнутри стенками. С одной стороны крепить динамик, с другой в отверстие вставлять микрофон.Тогда точность позиционирования вырастет.


Изменено пользователем dimonos

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тут надо городить аналог пистонфона. А это не коробочка - а камера, причем небольшая...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Андрей,как ваши делишки?



Я так понимаю камера это та же коробочка, только грамотно выполненная.

В двух словах о камере пистофона можете чиркануть?

Мне уровни калибровать не нужно, только АЧХ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
...В двух словах о камере пистофона можете чиркануть?...

Меньше года назад здесь же обсуждали:

Самодельный пистонфон - устройство для точной калибровки микрофонов



Вы же сами в той теме участвовали. :smile:

Изменено пользователем Lexter

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Мне уровни калибровать не нужно, только АЧХ.

Вам надо калибровать другие капсюли по имеющемуся эталону? Тогда строите камеру из подходящих материалов с мягкими упругими вставками для эталона и калибруемых изделий. К ней через диафрагму пристраиваете широкополосный небольшой дин и гоните частотку. Далее - поправки и прочее... Динамик излучатель имеет смысл питать через УМ с цепями коррекции сразу, если хотите от 20 гц к примеру тянуть. Или несколько сменных динов - на НЧ и ВЧ зону. Тоже возможно. Главное - герметичность и единообразие измерений. И контролировать уровень чтобы в клипинг не впасть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



Меньше года назад здесь же обсуждали:

Самодельный пистонфон - устройство для точной калибровки микрофонов



Вы же сами в той теме участвовали. :smile:

Считаете там есть то о чем я сейчас спрашиваю, покажите пож-ста.





andrew_spb. Андрей, все вроде понятно, кроме одного: что такое диафрагма и зачем она?

Изменено пользователем dimonos

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

andrew_spb. Андрей, все вроде понятно, кроме одного: что такое диафрагма и зачем она?

Чертеж надо рисовать, да.. В общем, есть камера, допустим 50х50х50 мм в одну из стенок через гибкие переходники вставлены капсюли тест и обрацец. Дин, качающий туда давление, имеет обычно приличную площадь диффузора, так вот в камеру он общается через отверстие примерно равное по диаметру капсюлю. Это связано с акустическими нагрузками и прочей хренью.... Вот и получается "диафрагма" - она выравнивает давление по частотам кстати тоже...нечто вроде "предрупорной камеры"

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вроде бы что то начало получаться.

В качестве излучателя применил наушники вкладыши.

Расстояние между излучателем и микрофоном 2-3 мм в герметичном,приблизительно герметичном об'еме.

Камера получилась мизерная и похоже работает.Импульс без перотражений.

Ачх без еверестов и каньенов.

Покажу как это выглядит и ачх, когда полностью буду уверен, что не накосячил.

Изменено пользователем dimonos

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ачх без еверестов и каньенов.

Верной дорогой идете, товарищи!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

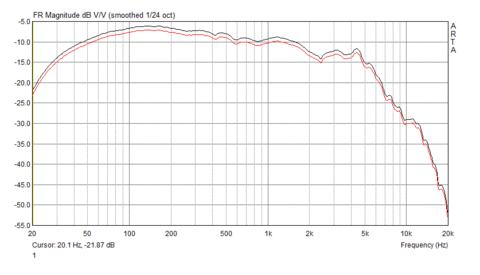

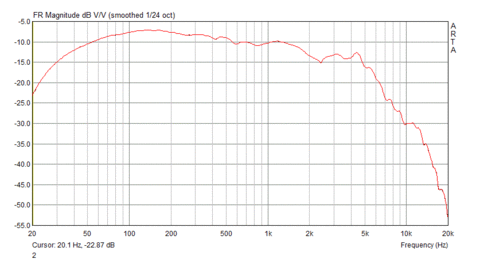

Верной то верной, только смущает, что не смог получить ровную АЧХ хотя бы до 10 кгц. До 5 кгц почти ровная линия, ну приемлимая, потом спад.

Вчера немного поковырялся с расположение капсуля наушников( в основном с герметизацией камеры), уровень нч падает , если немного неплотно, что и понятно. А какие то вч появляютмся только если микрофон отнести подальше. Но тогда и отражения появляются. Короче замкнутый круг.

Изменено пользователем dimonos

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

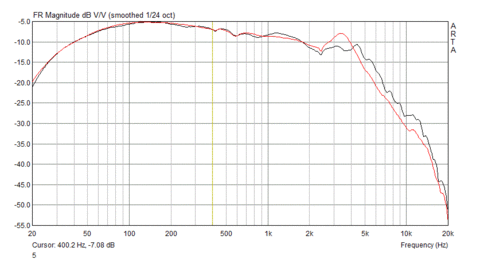

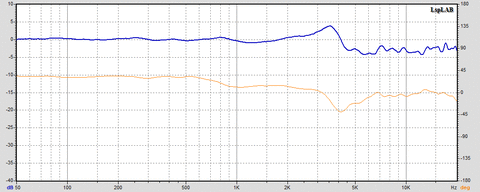

Графики получились вот такие:

красным- подопытный образец

черным- эталон ( типа эталон :smile: )




АЧХ нормированы относительно 400гц.

В принципе разница заметна.



Попробую еще с другими "ушами"-затычками, там мембрана меньше.

и попробую с пищалкой, без "камеры"

ЗЫ. хлопотное это дело, однако. Особенно когда не знаешь как.

Изменено пользователем dimonos

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
