INA250

Точный амперметр со встроенным шунтом

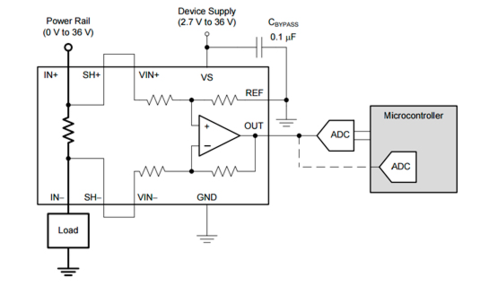

Благодаря наличию встроенного прямо в микросхему резистора в 2мΩ может измерять ток до 15А долговременно. На выходе - напряжение, пропорциональное протекающему току с точностью до 0.3%

INA250A1: 200 mV/A

INA250A2: 500 mV/A

INA250A3: 800 mV/A

INA250A4: 2 V/A

Измерение возможно в нижнем или верхнем плече в устройствах с напряжением питания до 36 вольт.

Даташит _https://www.ti.com/lit/ds/symlink/ina250.pdf



вдогонку:

IR25750L от International Rectifier

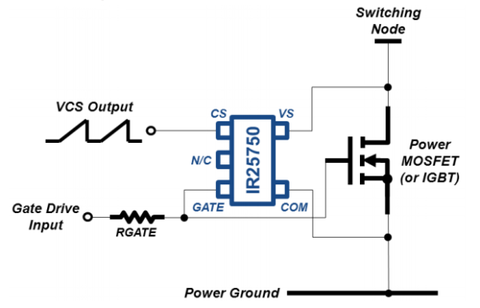

Измеритель тока, вообще не требующий шунта.

В качестве такового используется R_DS(on) ключа, управляющего нагрузкой.

Микросхема сама знает, когда транзистор полностью открыт и именно этот момент проводит измерение. Питание получает непосредственно от драйвера затвора.

Страшно удобная вещь для организации защиты по току всевозможных импульсных устройств.

_https://www.irf.com/product-info/datasheets/data/ir25750lpbf.pdf

[Yamazaki]

QT100A от Quantum

Контроллер сенсорной кнопки. Все просто:

Работает сквозь довольно толстый слой любого диэлектрического материала: до 50мм стекла или до 20мм пластика, в зависимости от размера электрода и емкости C_s. Есть самокалибровка, компенсация дрейфа, фильтр помех.

Даташит _https://media.digikey.com/pdf/Data%20Sheets/Atmel%20PDFs/QT100A.pdf

Изменено 2 Октября, 2015 в 13:24 пользователем yamazaki

[FOLKSDOICH]

В прошлом году приобрёл на eBay по доллару такие наборчики для поделок.

QT102.pdf

[Datagor]

Статья с портала про QT102 и др.

https://datagor.ru/practice/car-electronics/2311-sensor-dva-palca-i-asfalt.html

[Yamazaki]

Часто бывает довольно неудобно подключать к микроконтроллеру динамическую индикацию.

Она "съедает" много ножек микроконтроллера, не обеспечивает достаточную яркость, её обслуживание требует дополнительного кода и отвлекает ресурсы МК и т.д.

Сегодня будут несколько специализированных микросхем для организации индикации



MAX7221/MAX7219 от Maxim Integrated

8 секций по 8 сегментов. Заливаете нужные данные по двухпроводному интерфейсу, дальше она делает все сама. MAX7221 к тому же имеет ограничение скорости включения/выключения (slew rate), чтобы ограничить полосу помех по питанию. Немаловажная деталь, если индикатор будет работать в звуковом или измерительном оборудовании.

Даташит на сайте производителя www.maximintegrated.com/en/products/power/display-power-control/MAX7219.html



ICM7218/ICM7228 от Intersil или Maxim

8 по 7 сегментов

www.maximintegrated.com/en/datasheet/index.mvp/id/1502



AS1100 от AustriaMicrosystems

8 по 7 сегментов

Это только для примера, у них большой ассортимент

ams.com/eng/Products/Lighting-Management/LED-Driver-ICs





TM1638/TM1640 от Titan Micro Electronics

TM1638 кроме индикатора 10 по 8 сегментов позволяет подключить клавиатуру 8*3 (точнее, или индикатор, или клавиатура, не одновременно)

TM1640 обеспечивает 10 по 16 сегментов.

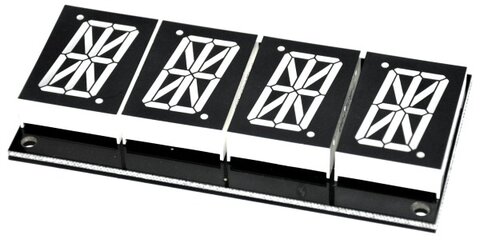

Как это 16 сегментов? Примерно так:

MAX6954 от Maxim

16 по 7 сегментов

или 8 по 14/16 сегментов

www.maximintegrated.com/en/products/power/display-power-control/MAX6954.html



Кстати, для большинства этих микросхем в сети можно найти готовые библиотеки.



Если нужна статическая индикация, загляните сюда

https://forum.datagor...post__p__135854

[Yamazaki]

Прикольная микруха CD4026

Десятичный счетчик с дешифратором для 7сегментного индикатора. С каждым импульсом на входе циферка на выходе прибавляется. Есть выход переноса, так что можно сделать несколько разрядов. Выходы дохлые, если нужна максимальная яркость, добавляем по ULN2003 на каждый 4026.

Из четырех таких микрух запросто собирается счетчик для намоточного станка.

Некоторые из них и часы делают, хотя корпусов получается многовато.



Советская промышленность выпускала микрухи со схожим функционалом.

[Yamazaki]

TLC5940NT

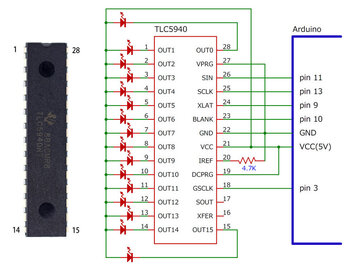

16 каналов аппаратногоо ШИМ с токовым выходом

Сдвиговые регистры очень помогают, когда нужна индикация, но регулировать ими яркость каждого светодиода крайне сложно, программный ШИМ через сдвиговый регистр по сложности равен удалению гланд ректально. А тут все просто, малыми затратами можно создавать изумительной красоты визуальные эффекты.



[Yamazaki]

Nutube 6P1 от KORG

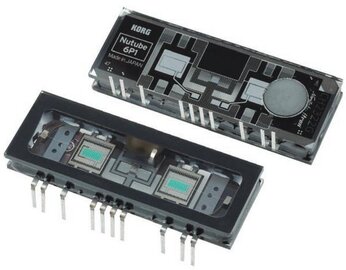

Двойной прямонакальный триод, замаскированный под микросхему.

Анодное от 5 до 80 вольт

_https://korgnutube.com/pdf/Nutube_DatasheetV1E.pdf

_https://www.3dnews.ru/939718/



А че, удобно! Берем лампу, впаиваем прямо в макетку...

[Datagor]

Класс :) Чего только буржуи не придумают.

[Yamazaki]

LT1166 - микросхема контроля тока покоя выходного каскада УМЗЧ.

Просто цепляем пару транзисторов и получаем выходной каскад, у которого ток покоя точно никогда никуда не уплывет.

Заодно возможно организовать ограничение максимального тока.

Это не термостабилизация, контроль осуществляется только по току (через падение напряжения на резисторах) , поэтому тепловой контакт с радиатором не нужен.

В даташите приведена пара вариантов УМЗЧ.

http://www.analog.com/media/en/technical-documentation/data-sheets/1166fa.pdf

[Yamazaki]

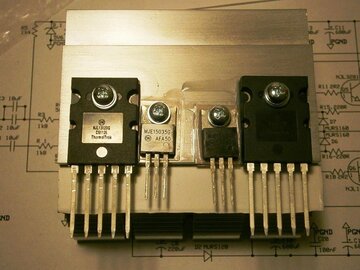

Ещё интересный вариант по контролю тока покоя: транзисторы ThermalTrak™

Просто берут изначально очень хорошие транзюки, и добавляют диод . Поскольку он сделан на общей медяхе и в одном техпроцессе с транзистором, тепловая связь получается идеальной. Прозводителем заявляется существенное снижение тепловых искажений на низких частотах.

MJL1302D + MJL3281D превращается в

NJL1302D + NJL3281D

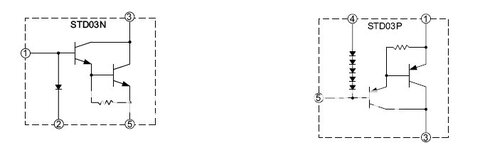

Подобного же рода существуют дарлингтоны:

SAP15N SAP15P
SAP16N SAP16P



STD03N и STD03P

Тут диоды наглухо приделаны к базам, поэтому корпус четырехногий.



[Yamazaki]

Тем временем, у Linear, которая сейчас принадлежит Analog Devices, вышла новая версия LT1210X. От обычной она отличается, как показывает беглое сравнение даташитов, новым сверхкомпактным корпусом, предназначенным для отвода тепла через фольгу на плате,

а также более высокой допустимой температурой окружающей среды, составляющей 175°С. Температура самого кристалла может доходить аж до двухсот О_о

Ещё ток обещают не 1.1, а 1А. Больше отличий вроде нет.
